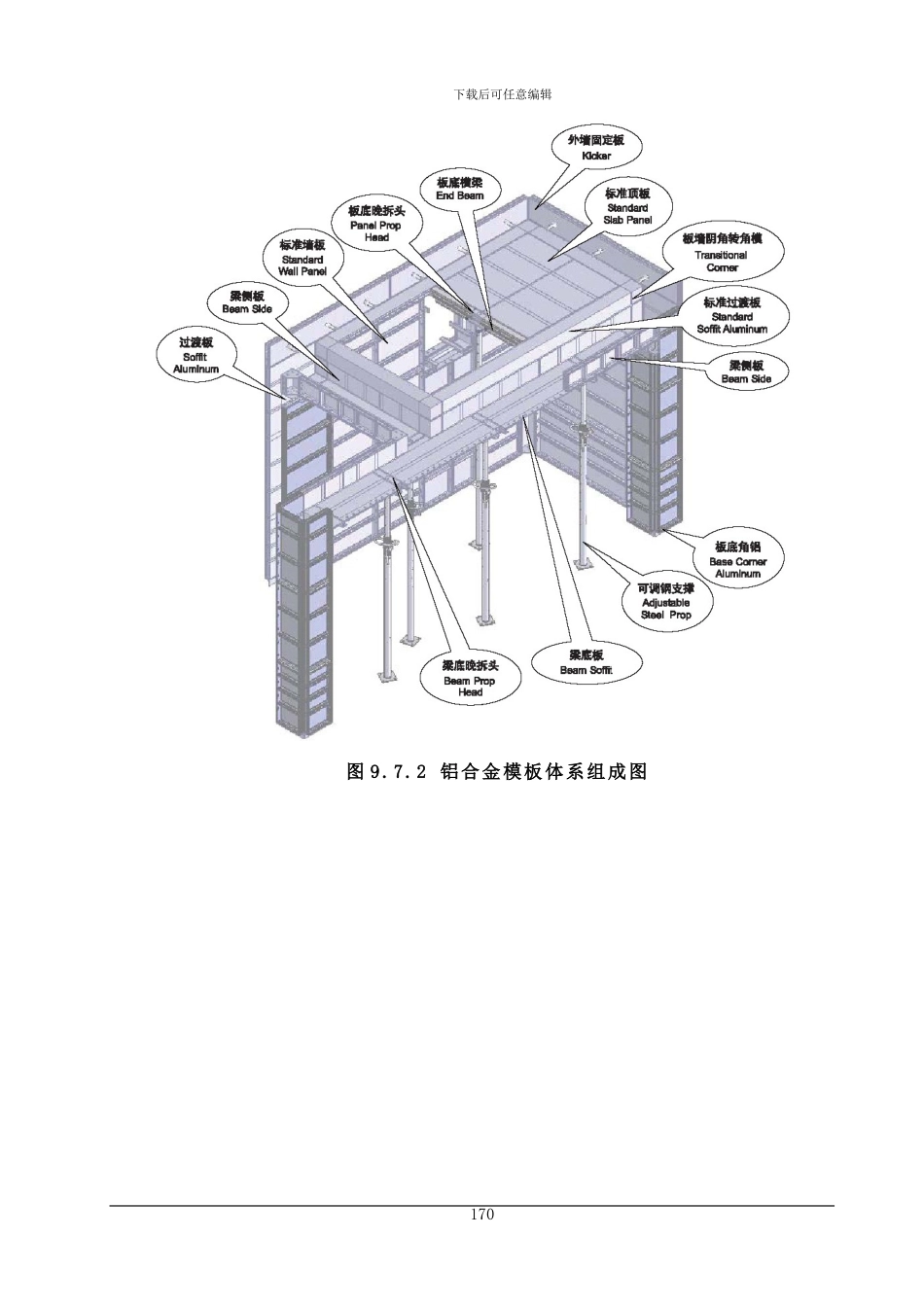

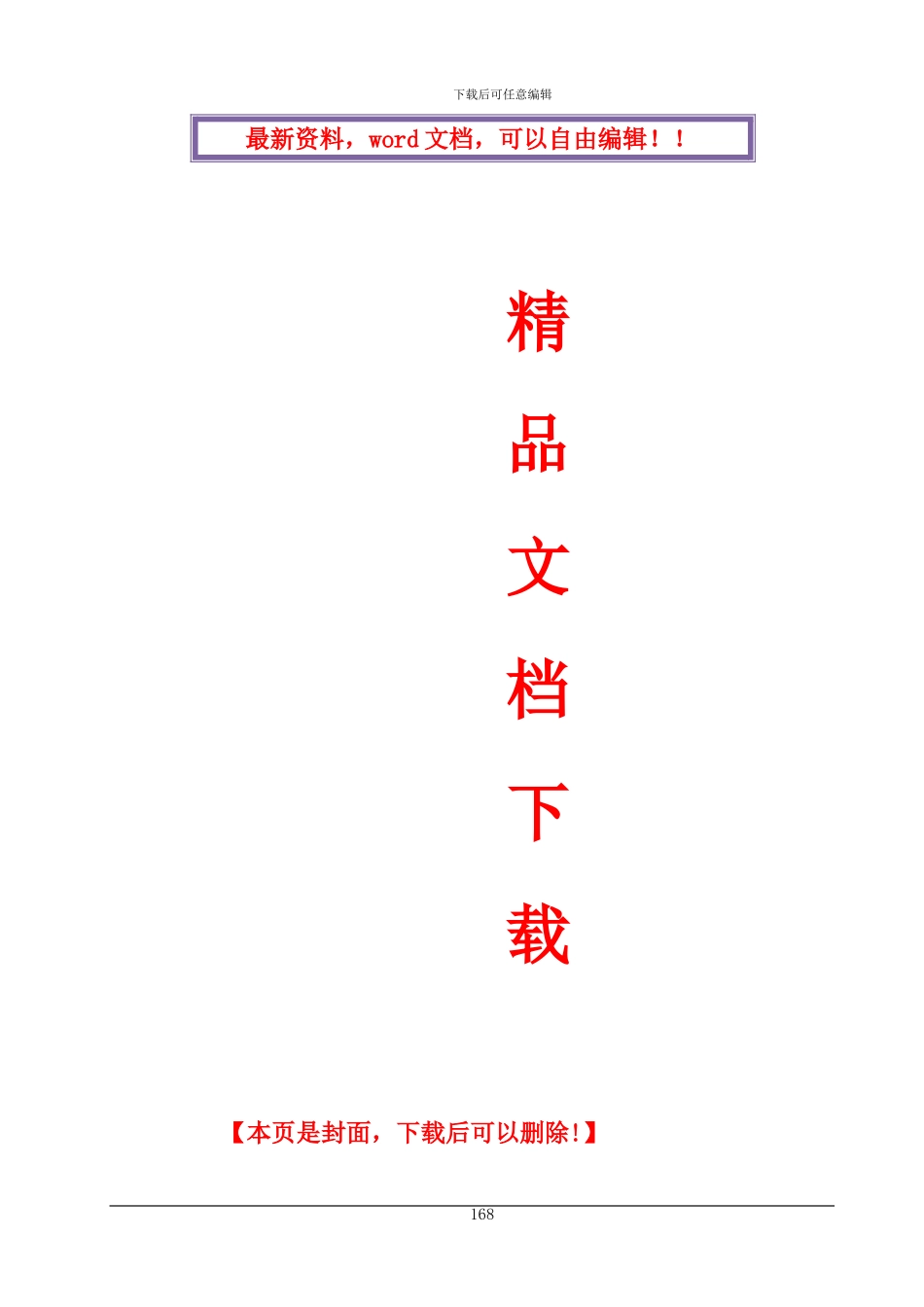

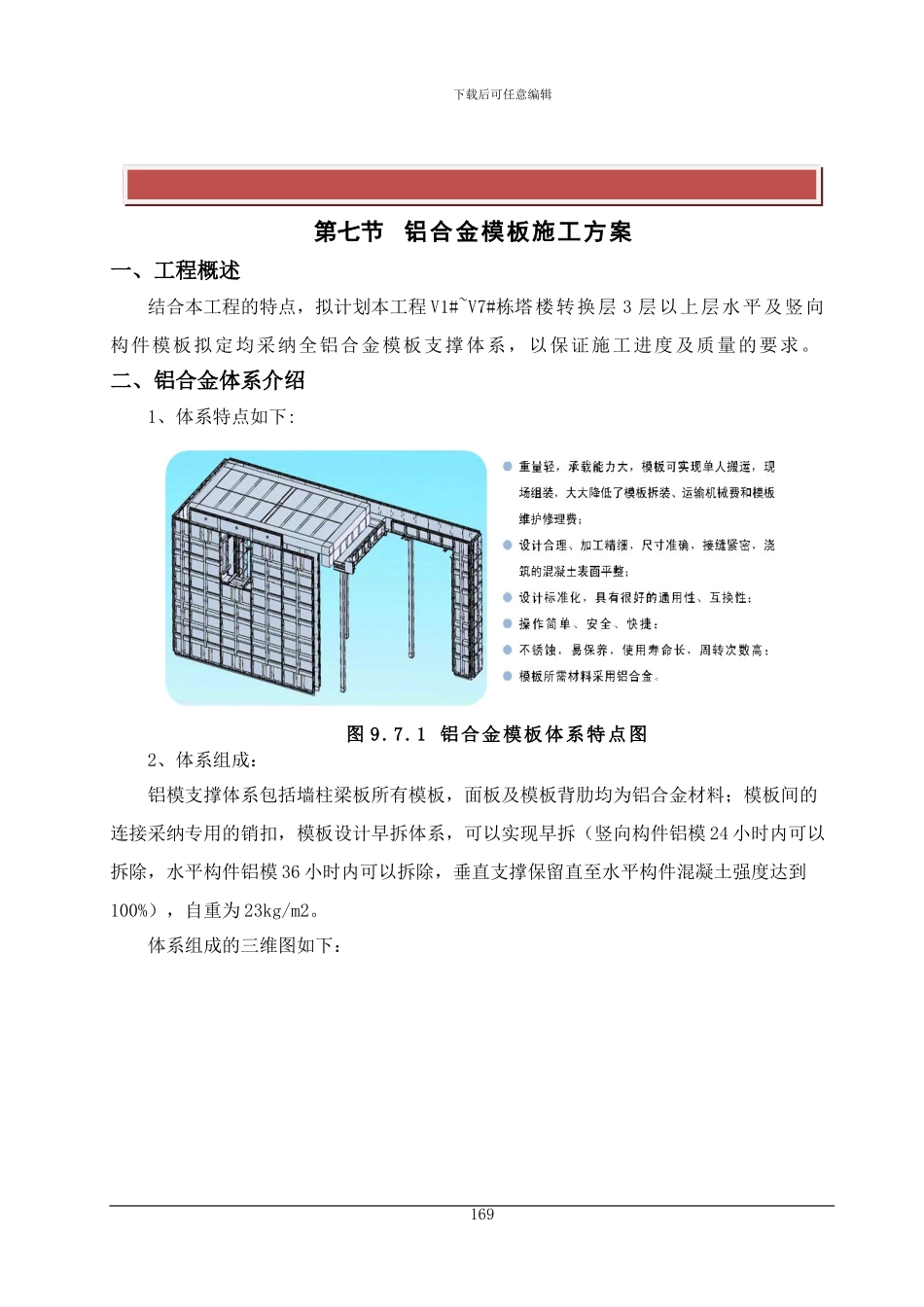

168下载后可任意编辑 精品文档下载 【本页是封面，下载后可以删除!】最新资料，word 文档，可以自由编辑！！169下载后可任意编辑第七节 铝合金模板施工方案一、工程概述结合本工程的特点，拟计划本工程 V1#~V7#栋塔楼转换层 3 层以上层水平及竖向构件模板拟定均采纳全铝合金模板支撑体系，以保证施工进度及质量的要求。二、铝合金体系介绍1、体系特点如下:图 9.7.1 铝合金模板体系特点图2、体系组成：铝模支撑体系包括墙柱梁板所有模板，面板及模板背肋均为铝合金材料；模板间的连接采纳专用的销扣，模板设计早拆体系，可以实现早拆（竖向构件铝模 24 小时内可以拆除，水平构件铝模 36 小时内可以拆除，垂直支撑保留直至水平构件混凝土强度达到100%），自重为 23kg/m2。体系组成的三维图如下：170下载后可任意编辑图 9.7.2 铝合金模板体系组成图171下载后可任意编辑图 9.7.3 铝合金模板快拆体系示意图铝模快装拆体系由楼板模板、梁底模、梁侧模、梁板顶撑、梁板支撑梁、阴角模、连接紧固销、钢支撑等构件组成。这些构件均由铝合金型材或型钢焊接而成，焊接质量好，强度高，外观形象好。图 9.7.4 快装拆设计图172下载后可任意编辑图 9.7.5 现场铝模安装完后效果图三、铝合金体系优点1、应用范围广，适合墙体模板、水平楼板、柱子、梁、楼梯等模板的使用；2、铝合金模板是现有金属模板内最轻的模板体系，每平米重量不到 20kg，自重轻，周转方便；3、因为自重轻，所有的模板均可直接通过在楼层上设置的传料口进行上下倒运，施工方便，克服了全钢大模板拆装困难、施工完全依赖机械的状况，可以由人工拼装，或者拼装成片后整体由机械吊装；4、因铝模自身刚度大，墙柱梁板的铝模组成了一个可靠的稳定体系，相比传统的木模支撑体系，大大地减少了水平与竖向钢管支撑，减少了工作量，整个施工作业层也清爽，畅通无阻(见下图 9.7.6)；173下载后可任意编辑图 9.7.6 铝模板支撑5、铝模采纳先进的快拆体系，可以大大地加快施工进度与模板的周转，从而减少模板的周转量与现场堆放的周转材料（快拆见下图 9.7.7）；图 9.7.7 铝合金模板快拆立杆6、铝模虽然自重轻，但刚度大，每平米承载力达 60kN，完全可以满足现场施工的需174下载后可任意编辑要；7、使用寿命长，成本低，周转次数高，正常使用法律规范施工下可达 300 次以上，每平方米价格和全钢大模板接近，均摊费用比全钢大模板低 15-20%；8、施工质量高，混凝土表面质量平...
