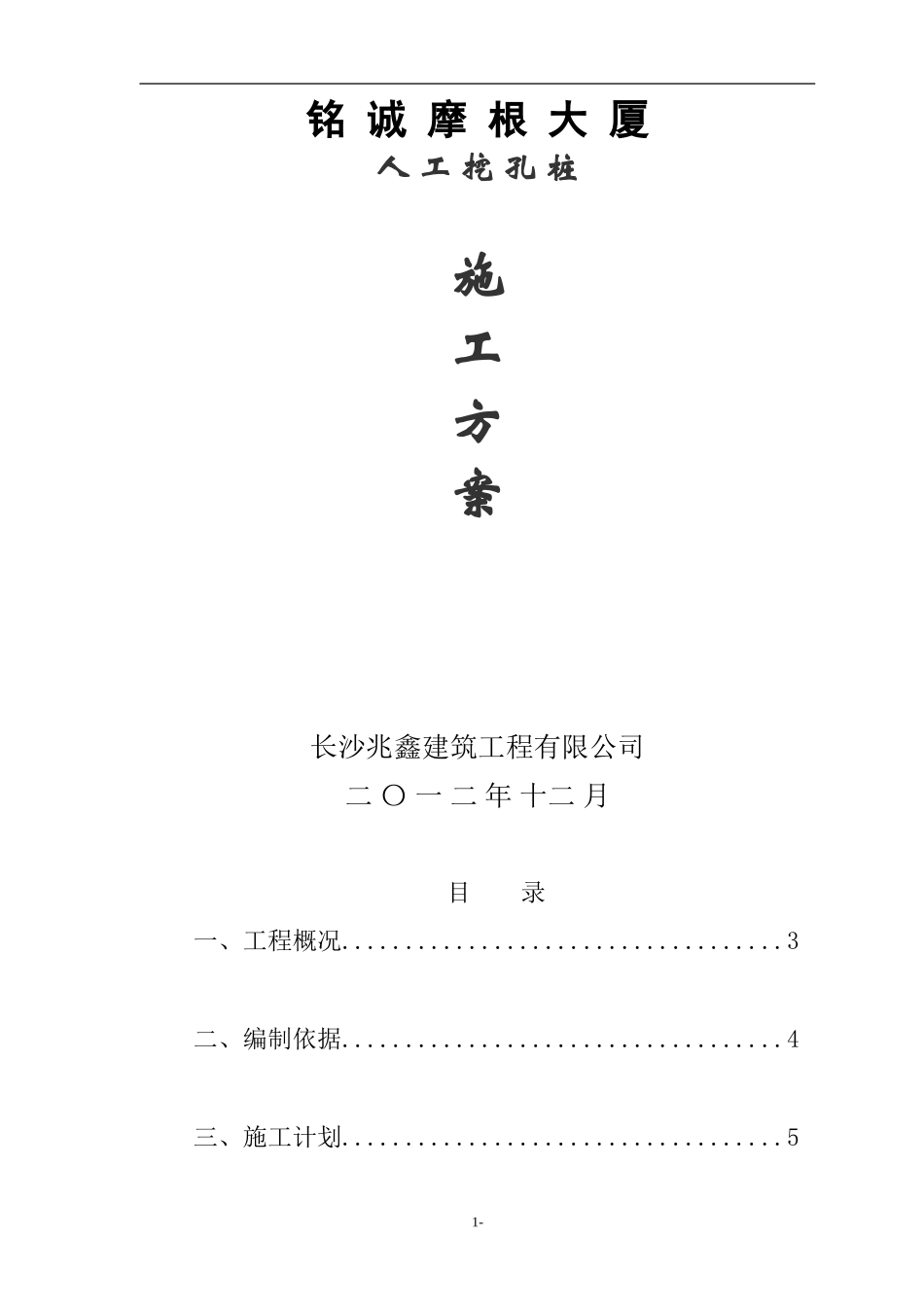

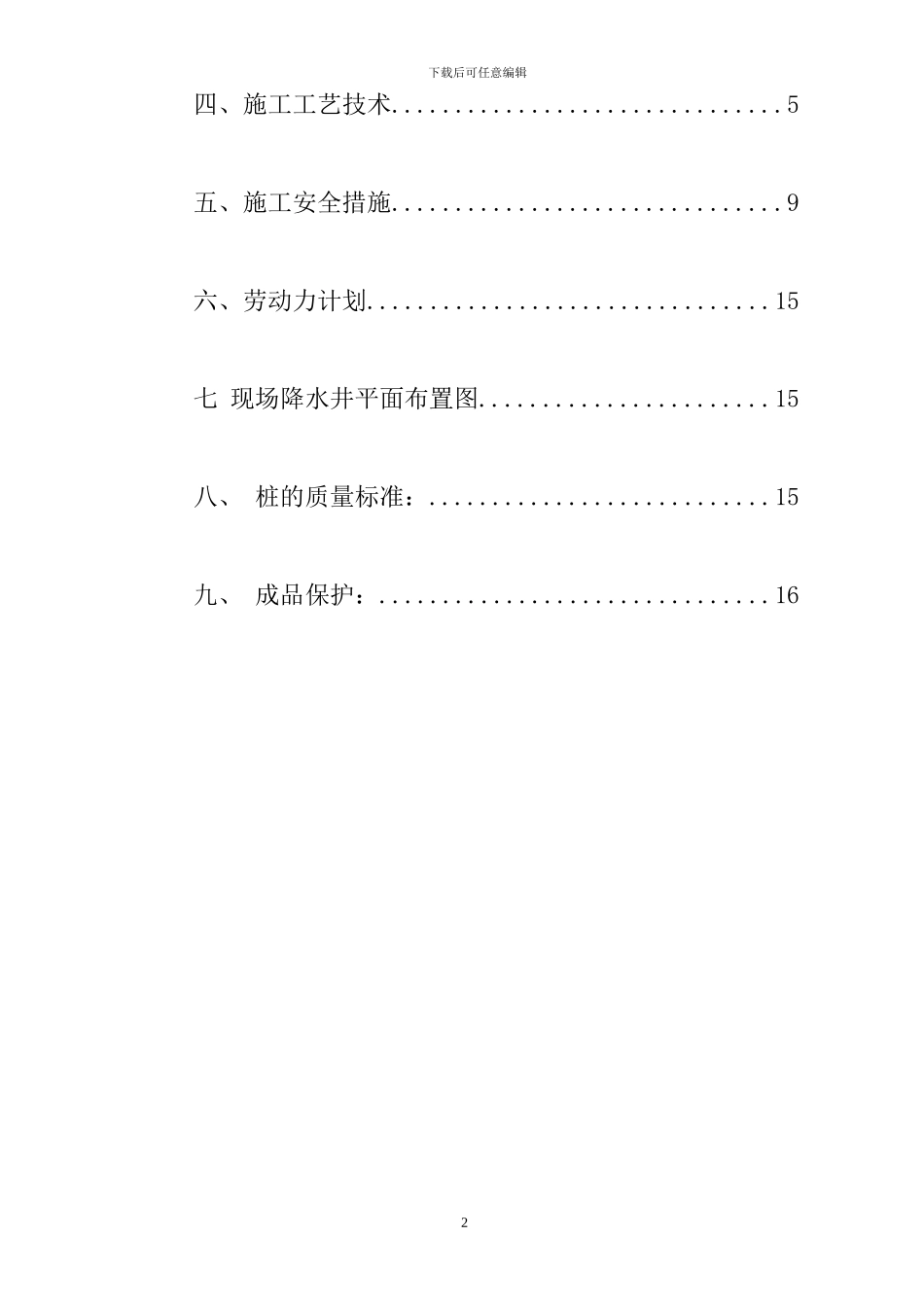

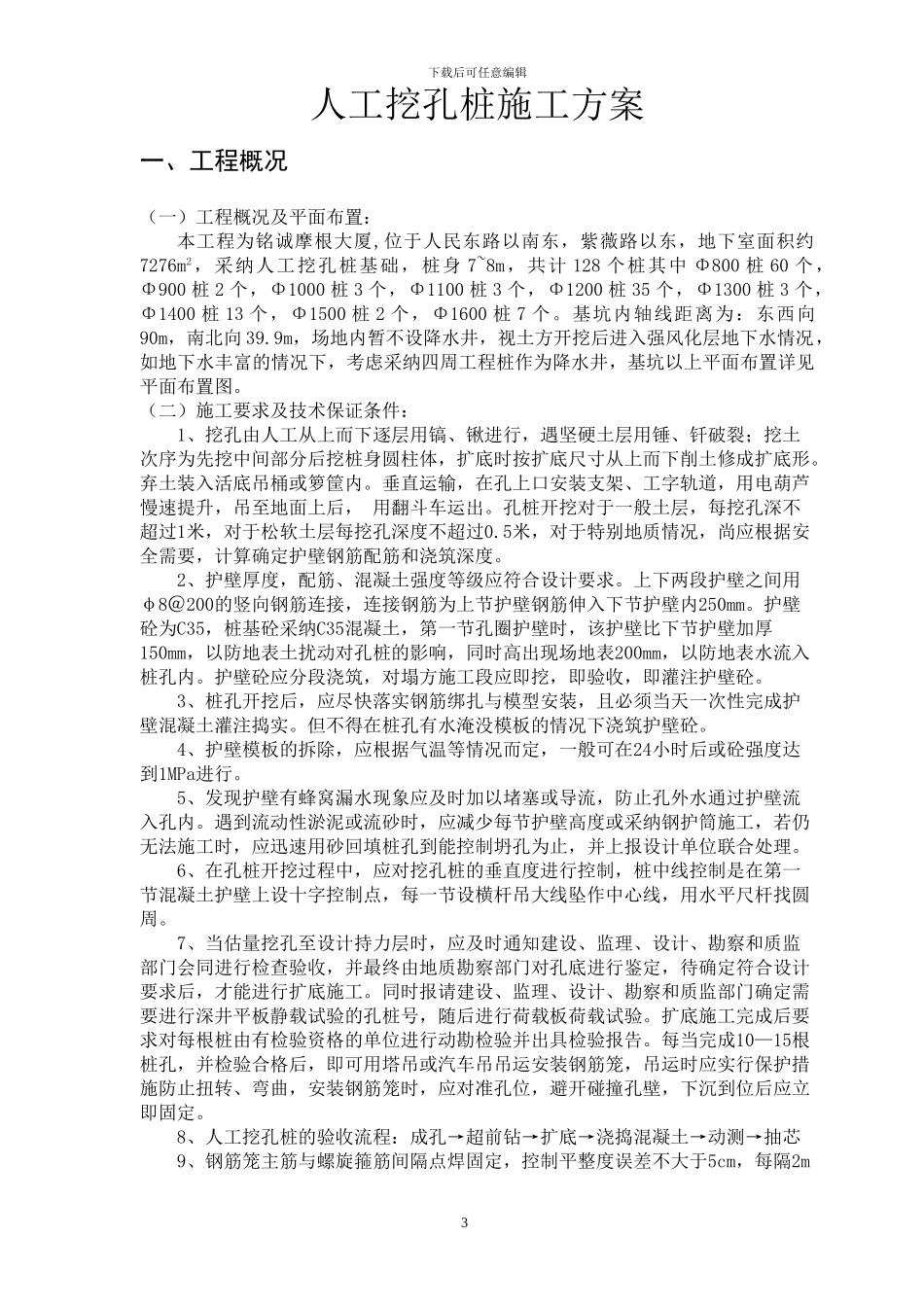

铭 诚 摩 根 大 厦人 工 挖 孔 桩施工方案长沙兆鑫建筑工程有限公司二 〇 一 二 年 十二 月 目 录一、工程概况...................................3二、编制依据...................................4三、施工计划...................................51- 下载后可任意编辑四、施工工艺技术...............................5五、施工安全措施...............................9六、劳动力计划................................15七 现场降水井平面布置图.......................15八、 桩的质量标准：...........................15九、 成品保护：...............................162下载后可任意编辑人工挖孔桩施工方案一、工程概况（一）工程概况及平面布置：本工程为铭诚摩根大厦,位于人民东路以南东，紫薇路以东，地下室面积约7276m2，采纳人工挖孔桩基础，桩身 7~8m，共计 128 个桩其中 Φ800 桩 60 个，Φ900 桩 2 个，Φ1000 桩 3 个，Φ1100 桩 3 个，Φ1200 桩 35 个，Φ1300 桩 3 个，Φ1400 桩 13 个，Φ1500 桩 2 个，Φ1600 桩 7 个。基坑内轴线距离为：东西向90m，南北向 39.9m，场地内暂不设降水井，视土方开挖后进入强风化层地下水情况，如地下水丰富的情况下，考虑采纳四周工程桩作为降水井，基坑以上平面布置详见平面布置图。（二）施工要求及技术保证条件：1、挖孔由人工从上而下逐层用镐、锹进行，遇坚硬土层用锤、钎破裂；挖土次序为先挖中间部分后挖桩身圆柱体，扩底时按扩底尺寸从上而下削土修成扩底形。弃土装入活底吊桶或箩筐内。垂直运输，在孔上口安装支架、工字轨道，用电葫芦慢速提升，吊至地面上后， 用翻斗车运出。孔桩开挖对于一般土层，每挖孔深不超过1米，对于松软土层每挖孔深度不超过0.5米，对于特别地质情况，尚应根据安全需要，计算确定护壁钢筋配筋和浇筑深度。2、护壁厚度，配筋、混凝土强度等级应符合设计要求。上下两段护壁之间用φ8＠200的竖向钢筋连接，连接钢筋为上节护壁钢筋伸入下节护壁内250mm。护壁砼为C35，桩基砼采纳C35混凝土，第一节孔圈护壁时，该护壁比下节护壁加厚150mm，以防地表土扰动对孔桩的影响，同时高出现场地表200mm，以防地表水流入桩孔内。护壁砼应分段浇筑，对塌方施工段应即挖，即验收，即灌注护壁砼。3、桩孔开挖后，应尽快落实钢筋绑扎与模型安装，且必须当天一次性完成护壁混凝土灌注捣实。但不得在桩孔有水淹没...
