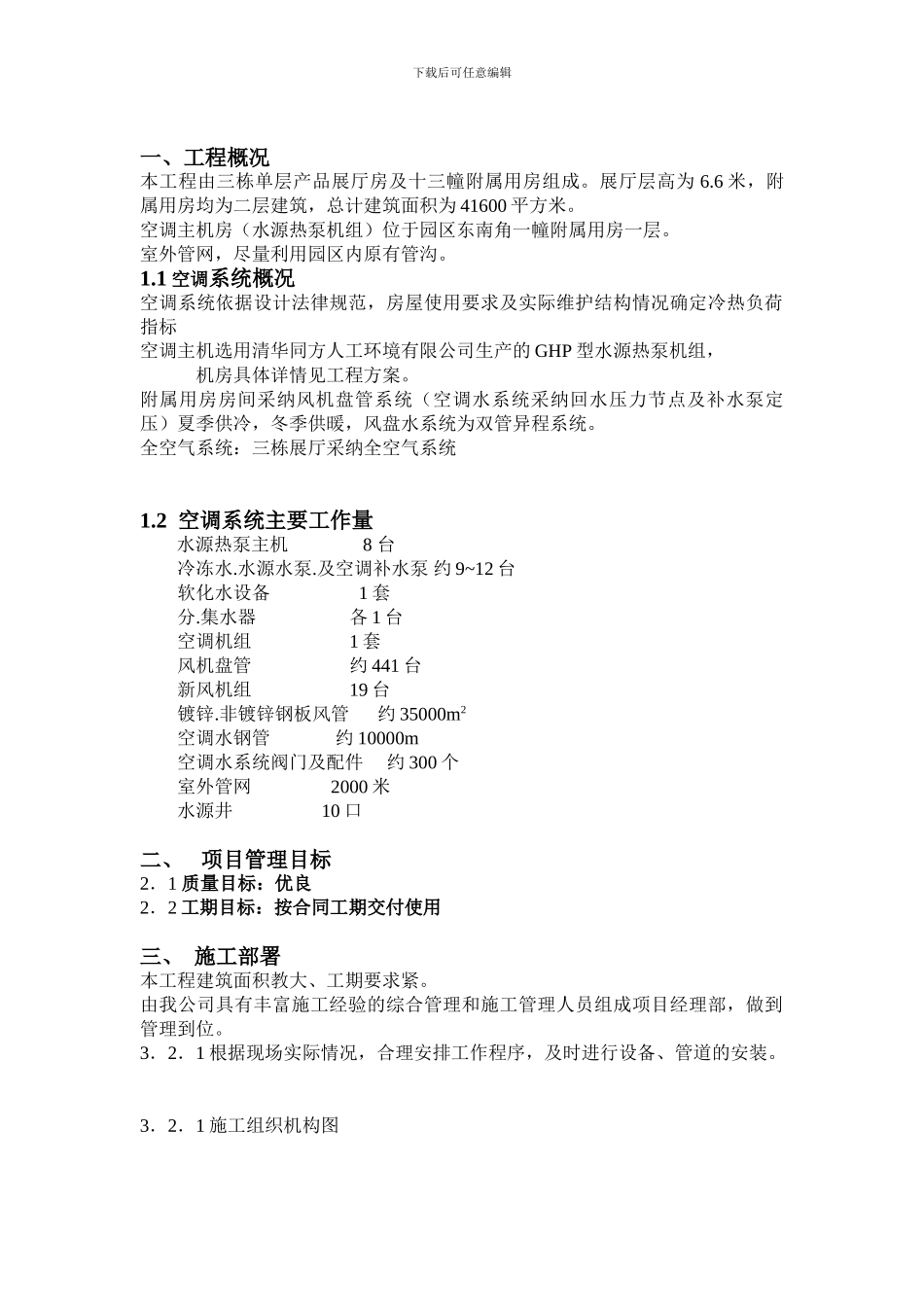

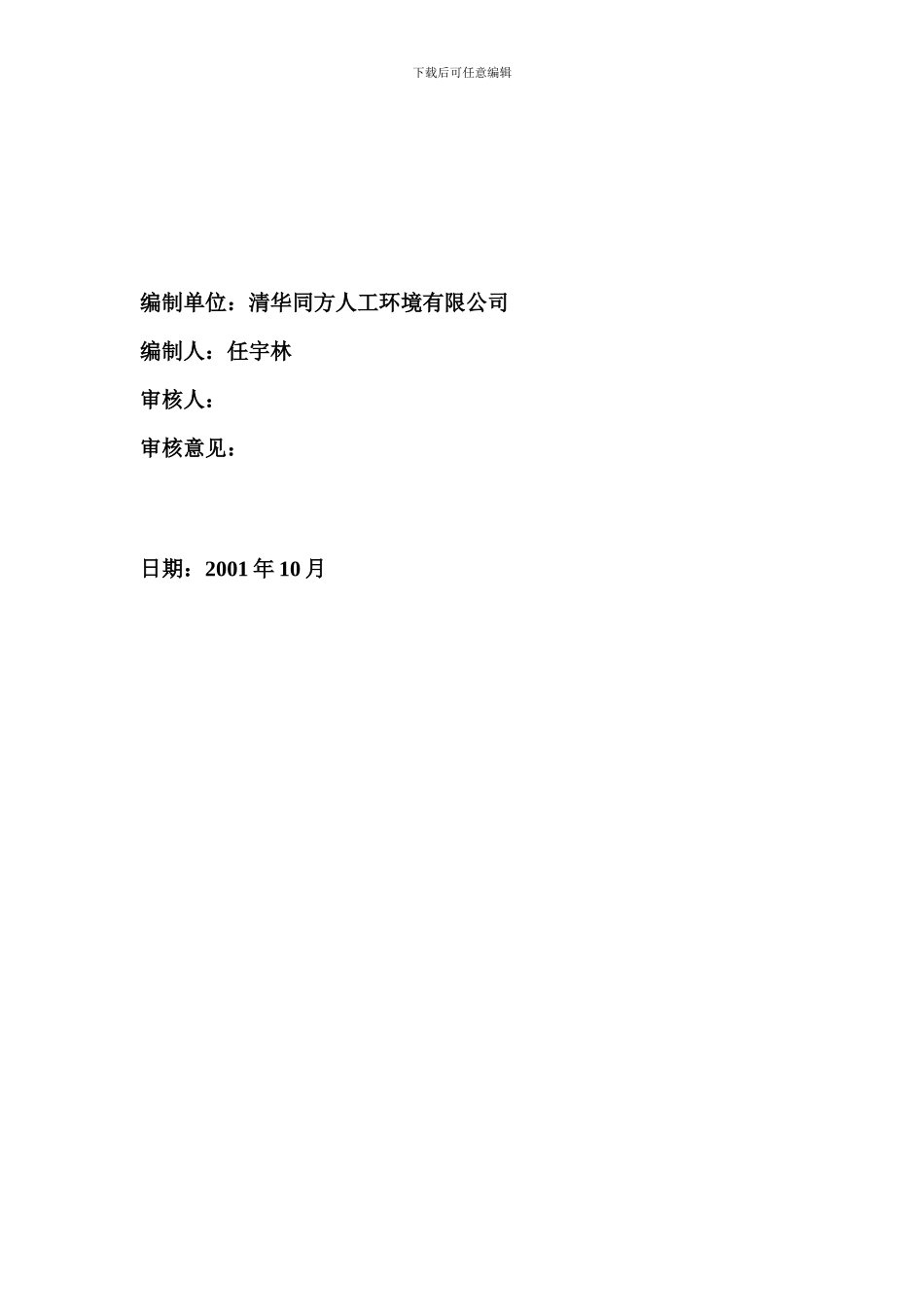

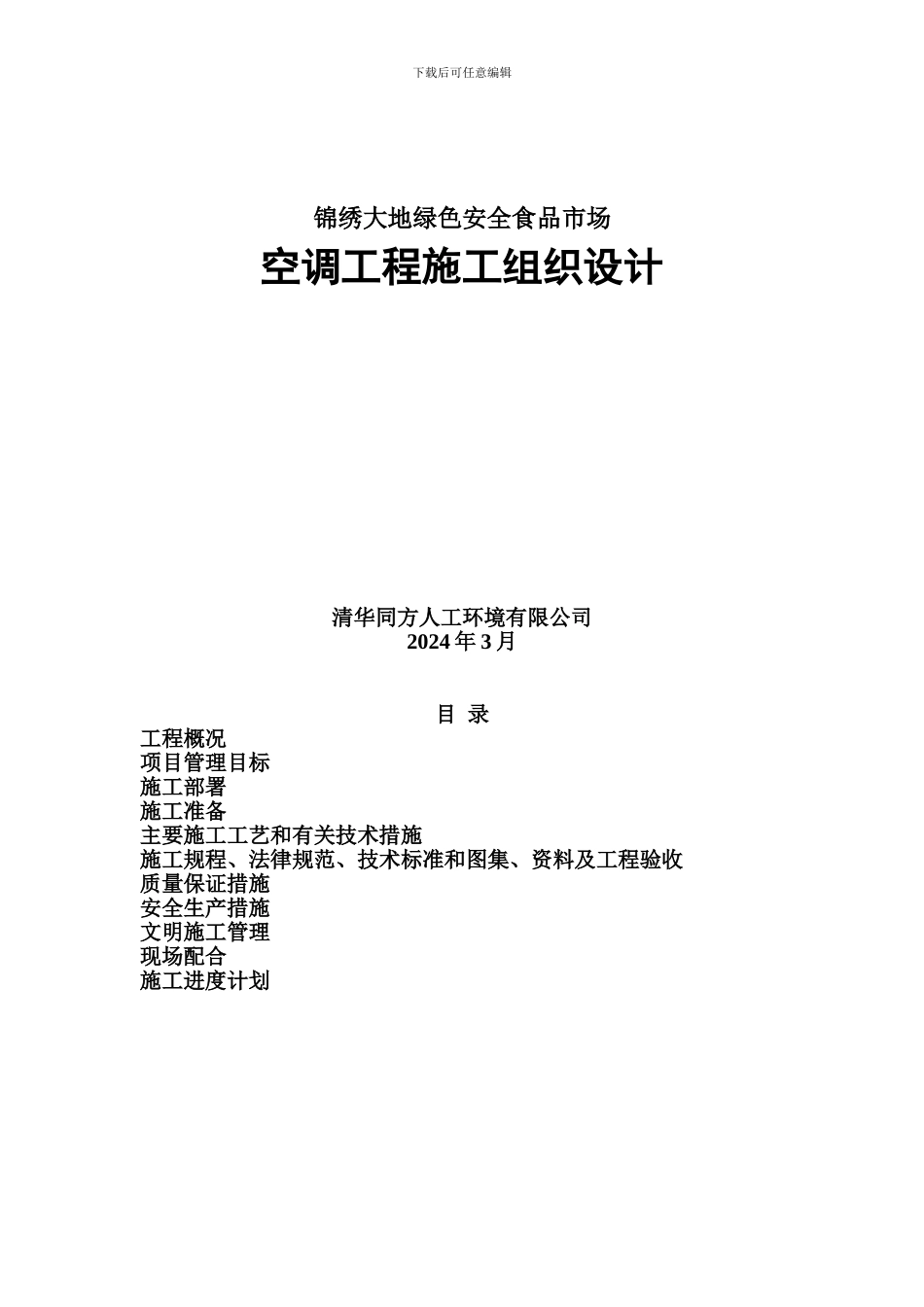

下载后可任意编辑锦绣大地绿色安全食品市场空调工程施工组织设计清华同方人工环境有限公司2024 年 3 月目 录 工程概况项目管理目标施工部署施工准备主要施工工艺和有关技术措施施工规程、法律规范、技术标准和图集、资料及工程验收质量保证措施安全生产措施文明施工管理现场配合施工进度计划下载后可任意编辑编制单位：清华同方人工环境有限公司编制人：任宇林 审核人：审核意见：日期：2001 年 10 月下载后可任意编辑一、工程概况本工程由三栋单层产品展厅房及十三幢附属用房组成。展厅层高为 6.6 米，附属用房均为二层建筑，总计建筑面积为 41600 平方米。空调主机房（水源热泵机组）位于园区东南角一幢附属用房一层。室外管网，尽量利用园区内原有管沟。1.1 空调系统概况空调系统依据设计法律规范，房屋使用要求及实际维护结构情况确定冷热负荷指标空调主机选用清华同方人工环境有限公司生产的 GHP 型水源热泵机组，机房具体详情见工程方案。附属用房房间采纳风机盘管系统（空调水系统采纳回水压力节点及补水泵定压）夏季供冷，冬季供暖，风盘水系统为双管异程系统。全空气系统：三栋展厅采纳全空气系统1.2 空调系统主要工作量 水源热泵主机 8 台 冷冻水.水源水泵.及空调补水泵 约 9~12 台 软化水设备 1 套 分.集水器 各 1 台 空调机组 1 套 风机盘管 约 441 台 新风机组 19 台 镀锌.非镀锌钢板风管 约 35000m2 空调水钢管 约 10000m 空调水系统阀门及配件 约 300 个 室外管网 2000 米 水源井 10 口二、 项目管理目标2．1 质量目标：优良2．2 工期目标：按合同工期交付使用三、 施工部署本工程建筑面积教大、工期要求紧。由我公司具有丰富施工经验的综合管理和施工管理人员组成项目经理部，做到管理到位。3．2．1 根据现场实际情况，合理安排工作程序，及时进行设备、管道的安装。3．2．1 施工组织机构图 下载后可任意编辑 3．2．2 项目管理人员配备：负责职务姓名职称主要岗位职责工作地点项目总指挥齐向东工程师项目总体监督、指总部总 指 挥总 指 挥副 总 指 挥总 指 挥项目经理总 指 挥总工程师总 指 挥质检员安全员项目工程师资料员材料员施 工 员施 工 班 组下载后可任意编辑导项目经理任宇林工程师项目实施总体管理现场项目总工甄华斌工程师项目实施技术、质量总体管理现场项目工长谢柏勇助理工程师空调系统施工总体管理现场质检员安全员资料员谢...
