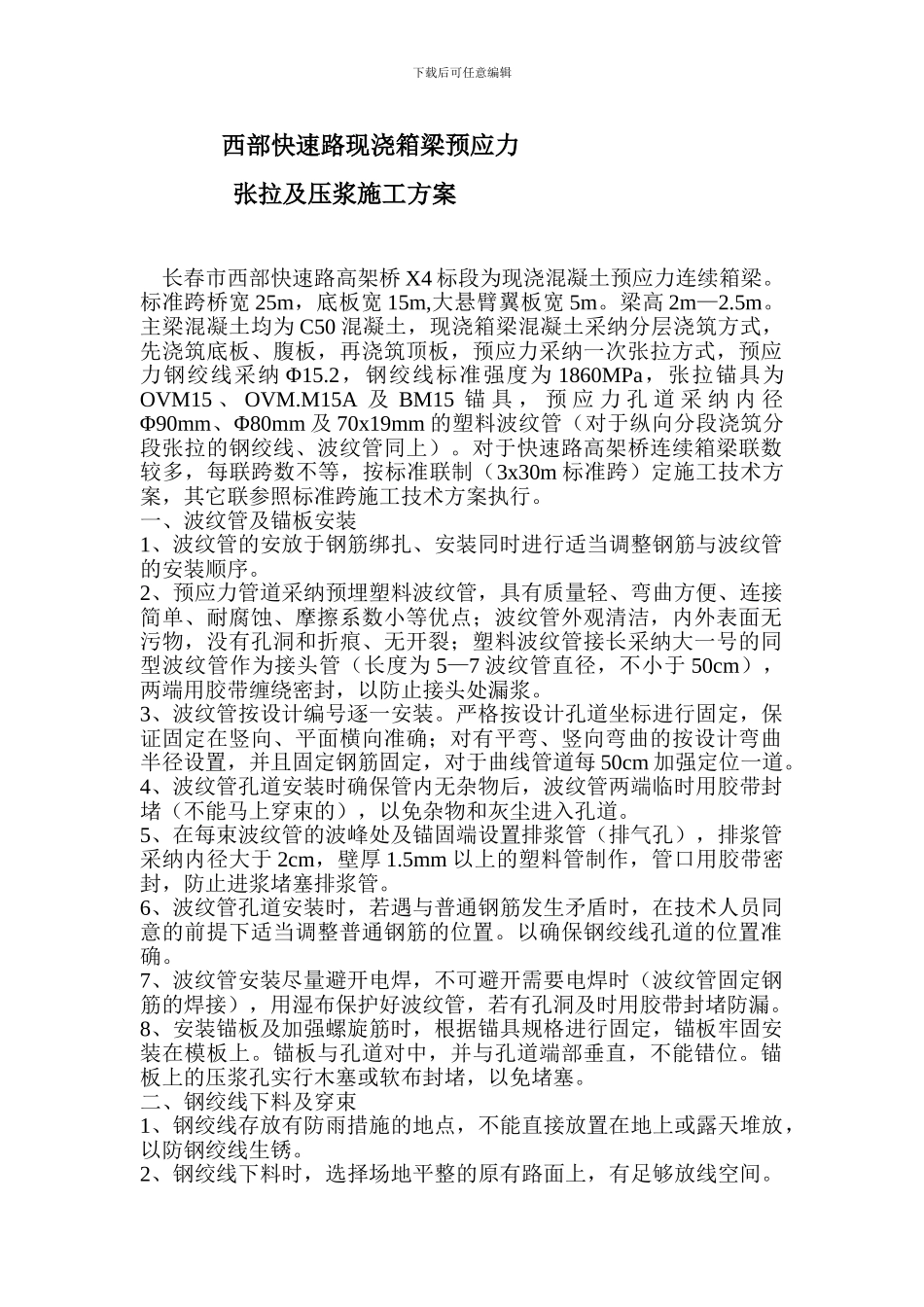

下载后可任意编辑 西部快速路现浇箱梁预应力 张拉及压浆施工方案 长春市西部快速路高架桥 X4 标段为现浇混凝土预应力连续箱梁。标准跨桥宽 25m，底板宽 15m,大悬臂翼板宽 5m。梁高 2m—2.5m。主梁混凝土均为 C50 混凝土，现浇箱梁混凝土采纳分层浇筑方式，先浇筑底板、腹板，再浇筑顶板，预应力采纳一次张拉方式，预应力钢绞线采纳 Φ15.2，钢绞线标准强度为 1860MPa，张拉锚具为OVM15 、 OVM.M15A 及 BM15 锚 具 ， 预 应 力 孔 道 采 纳 内 径Φ90mm、Φ80mm 及 70х19mm 的塑料波纹管（对于纵向分段浇筑分段张拉的钢绞线、波纹管同上）。对于快速路高架桥连续箱梁联数较多，每联跨数不等，按标准联制（3х30m 标准跨）定施工技术方案，其它联参照标准跨施工技术方案执行。一、波纹管及锚板安装1、波纹管的安放于钢筋绑扎、安装同时进行适当调整钢筋与波纹管的安装顺序。2、预应力管道采纳预埋塑料波纹管，具有质量轻、弯曲方便、连接简单、耐腐蚀、摩擦系数小等优点；波纹管外观清洁，内外表面无污物，没有孔洞和折痕、无开裂；塑料波纹管接长采纳大一号的同型波纹管作为接头管（长度为 5—7 波纹管直径，不小于 50cm），两端用胶带缠绕密封，以防止接头处漏浆。3、波纹管按设计编号逐一安装。严格按设计孔道坐标进行固定，保证固定在竖向、平面横向准确；对有平弯、竖向弯曲的按设计弯曲半径设置，并且固定钢筋固定，对于曲线管道每 50cm 加强定位一道。4、波纹管孔道安装时确保管内无杂物后，波纹管两端临时用胶带封堵（不能马上穿束的），以免杂物和灰尘进入孔道。5、在每束波纹管的波峰处及锚固端设置排浆管（排气孔），排浆管采纳内径大于 2cm，壁厚 1.5mm 以上的塑料管制作，管口用胶带密封，防止进浆堵塞排浆管。6、波纹管孔道安装时，若遇与普通钢筋发生矛盾时，在技术人员同意的前提下适当调整普通钢筋的位置。以确保钢绞线孔道的位置准确。7、波纹管安装尽量避开电焊，不可避开需要电焊时（波纹管固定钢筋的焊接），用湿布保护好波纹管，若有孔洞及时用胶带封堵防漏。8、安装锚板及加强螺旋筋时，根据锚具规格进行固定，锚板牢固安装在模板上。锚板与孔道对中，并与孔道端部垂直，不能错位。锚板上的压浆孔实行木塞或软布封堵，以免堵塞。二、钢绞线下料及穿束1、钢绞线存放有防雨措施的地点，不能直接放置在地上或露天堆放，以防钢绞线生锈。2、钢绞线下料时，选择场地平整的原有路面上，...
