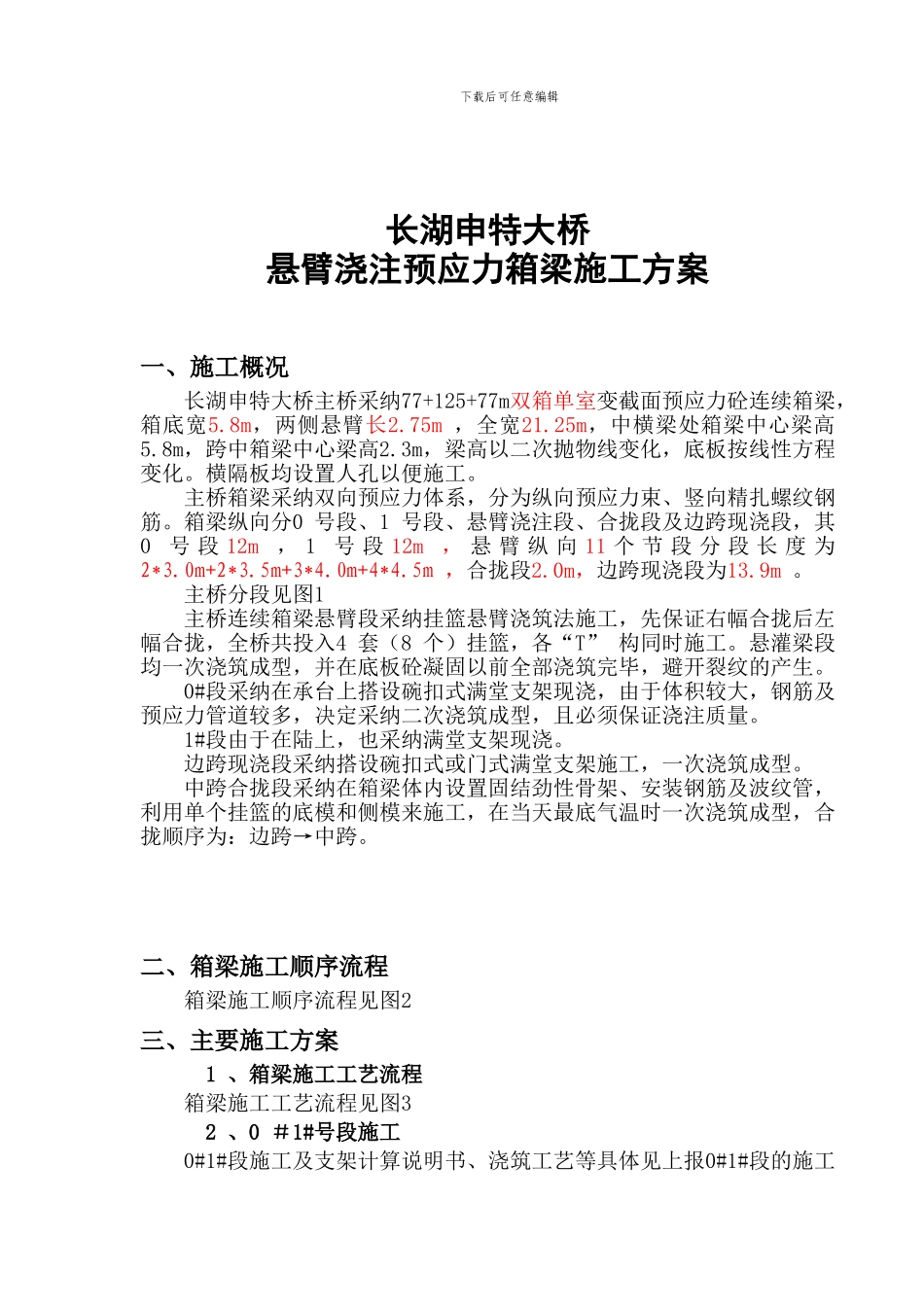

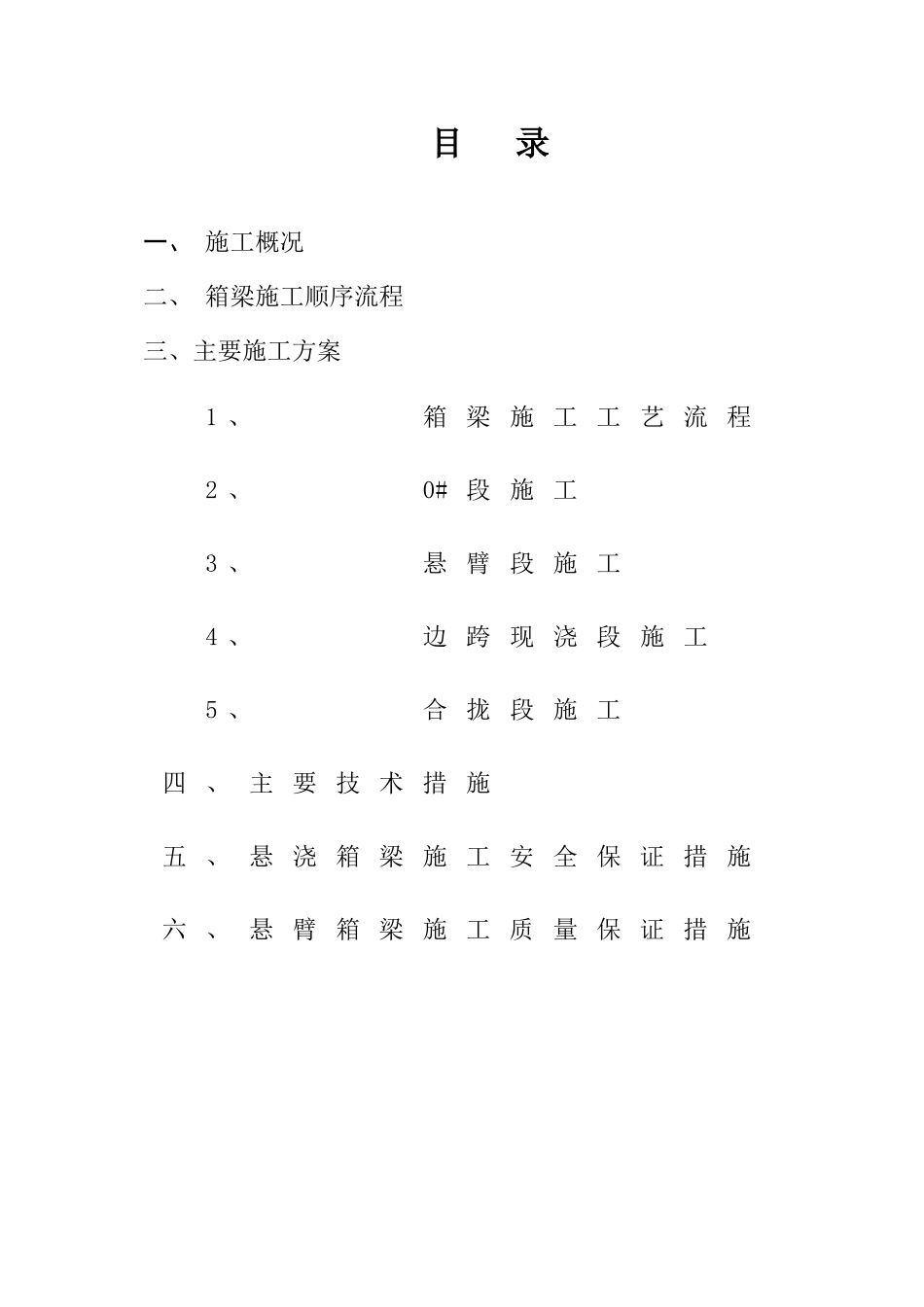

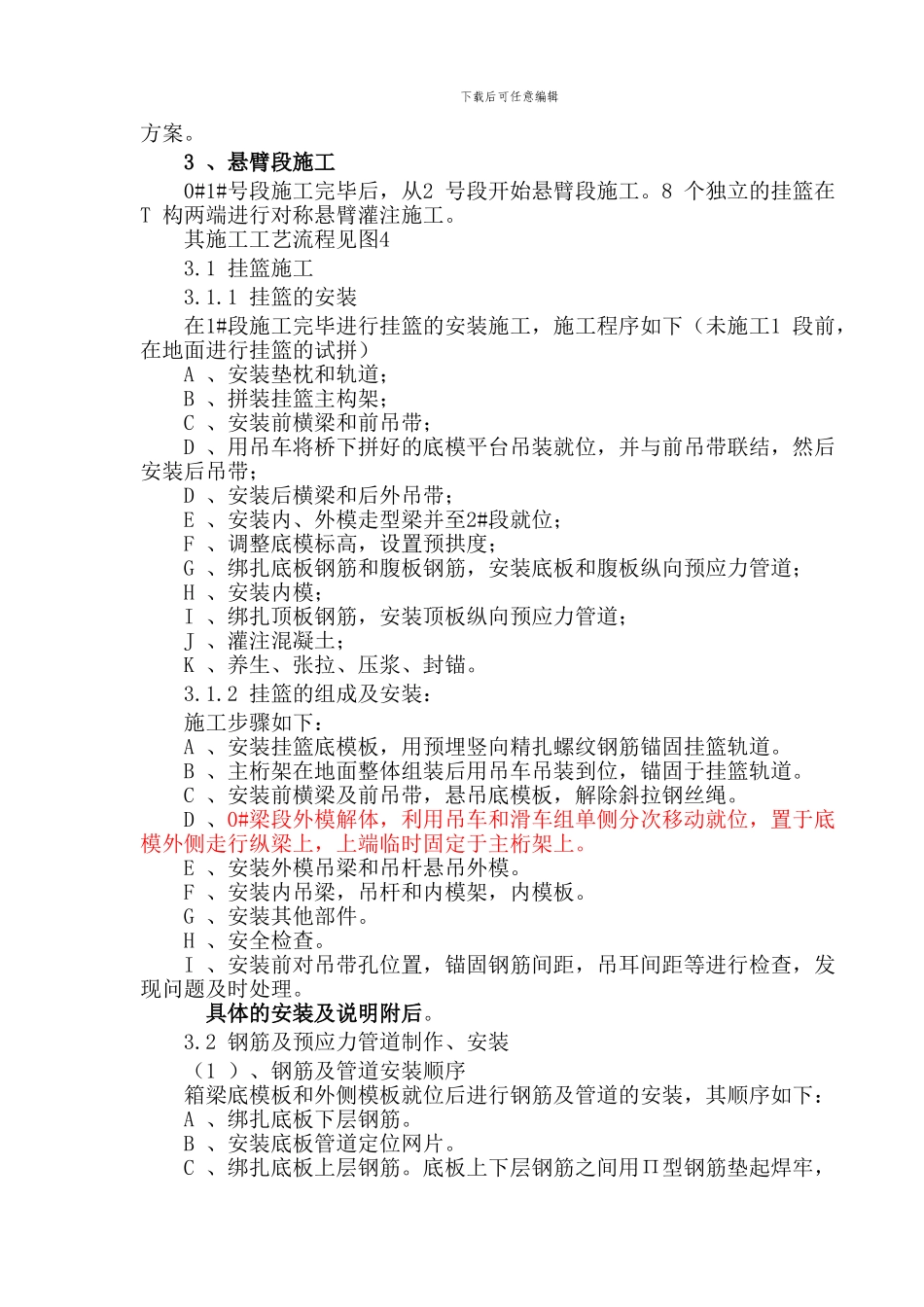

目 录一、 施工概况二、 箱梁施工顺序流程三、主要施工方案1 、箱 梁 施 工 工 艺 流 程2 、0# 段 施 工3 、悬 臂 段 施 工4 、边 跨 现 浇 段 施 工5 、合 拢 段 施 工四 、 主 要 技 术 措 施五 、 悬 浇 箱 梁 施 工 安 全 保 证 措 施六 、 悬 臂 箱 梁 施 工 质 量 保 证 措 施下载后可任意编辑长湖申特大桥悬臂浇注预应力箱梁施工方案一、施工概况长湖申特大桥主桥采纳77+125+77m双箱单室变截面预应力砼连续箱梁，箱底宽5.8m，两侧悬臂长2.75m ，全宽21.25m，中横梁处箱梁中心梁高5.8m，跨中箱梁中心梁高2.3m，梁高以二次抛物线变化，底板按线性方程变化。横隔板均设置人孔以便施工。主桥箱梁采纳双向预应力体系，分为纵向预应力束、竖向精扎螺纹钢筋。箱梁纵向分0 号段、1 号段、悬臂浇注段、合拢段及边跨现浇段，其0号 段 12m， 1号 段 12m， 悬 臂 纵 向 11 个 节 段 分 段 长 度 为2*3.0m+2*3.5m+3*4.0m+4*4.5m ，合拢段2.0m，边跨现浇段为13.9m 。主桥分段见图1主桥连续箱梁悬臂段采纳挂篮悬臂浇筑法施工，先保证右幅合拢后左幅合拢，全桥共投入4 套（8 个）挂篮，各“T” 构同时施工。悬灌梁段均一次浇筑成型，并在底板砼凝固以前全部浇筑完毕，避开裂纹的产生。0#段采纳在承台上搭设碗扣式满堂支架现浇，由于体积较大，钢筋及预应力管道较多，决定采纳二次浇筑成型，且必须保证浇注质量。1#段由于在陆上，也采纳满堂支架现浇。边跨现浇段采纳搭设碗扣式或门式满堂支架施工，一次浇筑成型。中跨合拢段采纳在箱梁体内设置固结劲性骨架、安装钢筋及波纹管，利用单个挂篮的底模和侧模来施工，在当天最底气温时一次浇筑成型，合拢顺序为：边跨→中跨。二、箱梁施工顺序流程箱梁施工顺序流程见图2三、主要施工方案1 、箱梁施工工艺流程箱梁施工工艺流程见图32 、0 ＃1#号段施工0#1#段施工及支架计算说明书、浇筑工艺等具体见上报0#1#段的施工下载后可任意编辑方案。3 、悬臂段施工0#1#号段施工完毕后，从2 号段开始悬臂段施工。8 个独立的挂篮在T 构两端进行对称悬臂灌注施工。其施工工艺流程见图43.1 挂篮施工3.1.1 挂篮的安装在1#段施工完毕进行挂篮的安装施工，施工程序如下（未施工1 段前，在地面进行挂篮的试拼）A 、安装垫枕和轨道；B 、拼装挂篮主构架；C 、安装前横梁和前吊带；D 、用吊车将桥下拼好的底模平台吊装就位...
