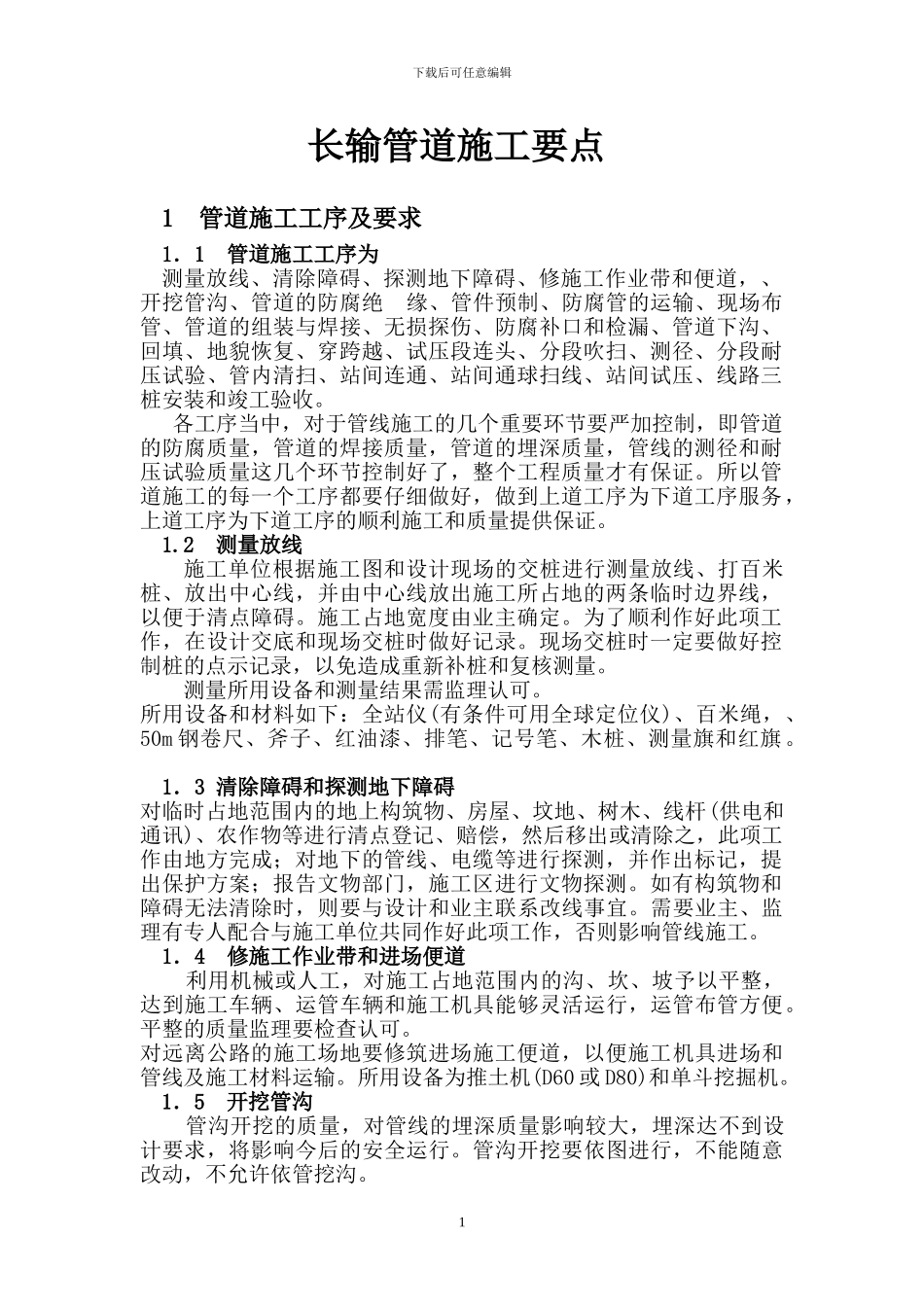

下载后可任意编辑长输管道施工要点 1 管道施工工序及要求 1．1 管道施工工序为测量放线、清除障碍、探测地下障碍、修施工作业带和便道，、开挖管沟、管道的防腐绝 缘、管件预制、防腐管的运输、现场布管、管道的组装与焊接、无损探伤、防腐补口和检漏、管道下沟、回填、地貌恢复、穿跨越、试压段连头、分段吹扫、测径、分段耐压试验、管内清扫、站间连通、站间通球扫线、站间试压、线路三桩安装和竣工验收。各工序当中，对于管线施工的几个重要环节要严加控制，即管道的防腐质量，管道的焊接质量，管道的埋深质量，管线的测径和耐压试验质量这几个环节控制好了，整个工程质量才有保证。所以管道施工的每一个工序都要仔细做好，做到上道工序为下道工序服务，上道工序为下道工序的顺利施工和质量提供保证。 1.2 测量放线施工单位根据施工图和设计现场的交桩进行测量放线、打百米桩、放出中心线，并由中心线放出施工所占地的两条临时边界线，以便于清点障碍。施工占地宽度由业主确定。为了顺利作好此项工作，在设计交底和现场交桩时做好记录。现场交桩时一定要做好控制桩的点示记录，以免造成重新补桩和复核测量。 测量所用设备和测量结果需监理认可。所用设备和材料如下：全站仪(有条件可用全球定位仪)、百米绳，、50m 钢卷尺、斧子、红油漆、排笔、记号笔、木桩、测量旗和红旗。 1．3 清除障碍和探测地下障碍 对临时占地范围内的地上构筑物、房屋、坟地、树木、线杆(供电和通讯)、农作物等进行清点登记、赔偿，然后移出或清除之，此项工作由地方完成；对地下的管线、电缆等进行探测，并作出标记，提出保护方案；报告文物部门，施工区进行文物探测。如有构筑物和障碍无法清除时，则要与设计和业主联系改线事宜。需要业主、监理有专人配合与施工单位共同作好此项工作，否则影响管线施工。 1．4 修施工作业带和进场便道 利用机械或人工，对施工占地范围内的沟、坎、坡予以平整，达到施工车辆、运管车辆和施工机具能够灵活运行，运管布管方便。平整的质量监理要检查认可。对远离公路的施工场地要修筑进场施工便道，以便施工机具进场和管线及施工材料运输。所用设备为推土机(D60 或 D80)和单斗挖掘机。1．5 开挖管沟 管沟开挖的质量，对管线的埋深质量影响较大，埋深达不到设计要求，将影响今后的安全运行。管沟开挖要依图进行，不能随意改动，不允许依管挖沟。1下载后可任意编辑管沟开挖要根据施工进度合理安排，同时要根据地质条件...
