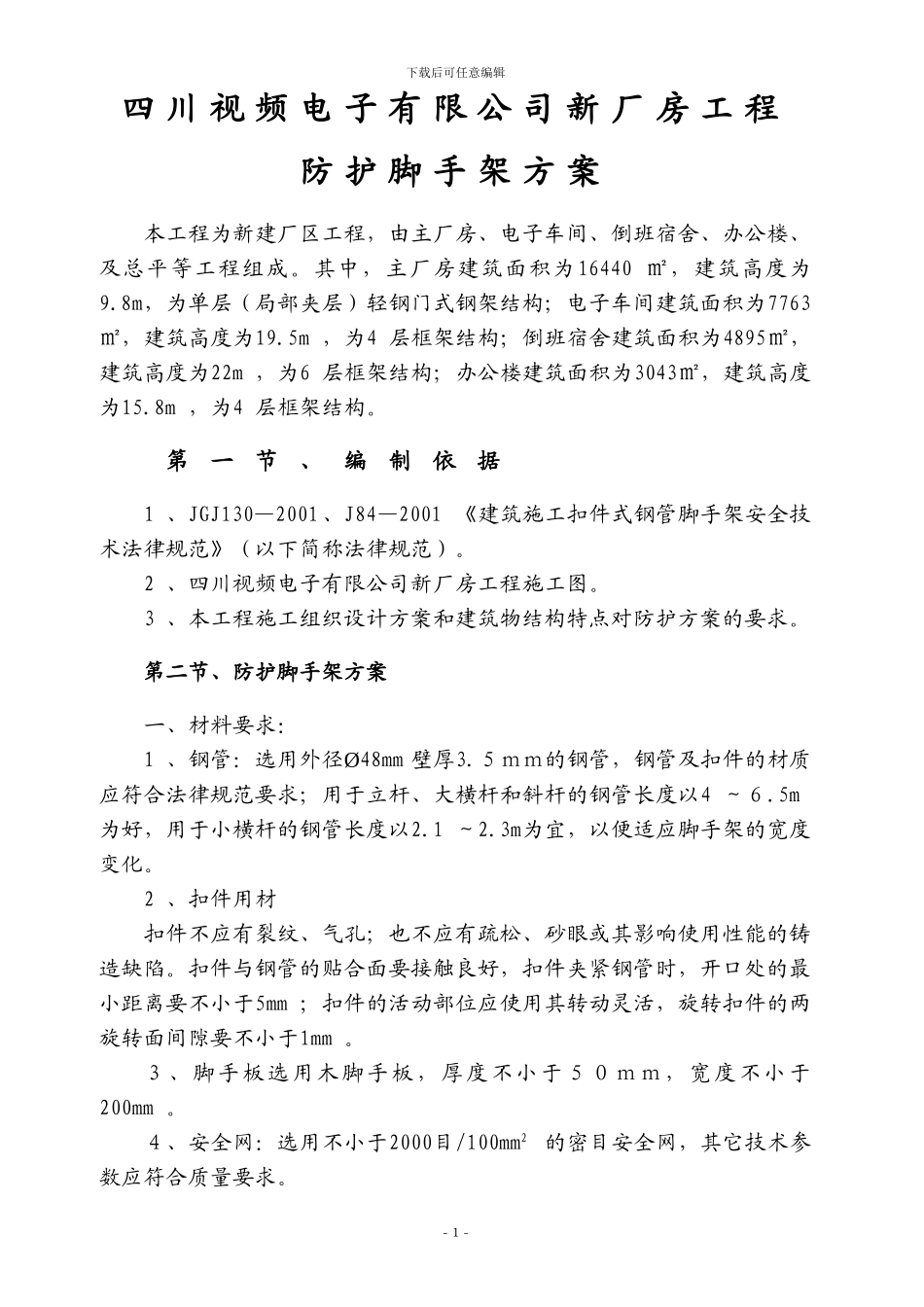

下载后可任意编辑四 川 视 频 电 子 有 限 公 司 新 厂 房 工 程防 护 脚 手 架 方 案本工程为新建厂区工程，由主厂房、电子车间、倒班宿舍、办公楼、及总平等工程组成。其中，主厂房建筑面积为16440 ㎡，建筑高度为9.8m，为单层（局部夹层）轻钢门式钢架结构；电子车间建筑面积为7763㎡，建筑高度为19.5m ，为4 层框架结构；倒班宿舍建筑面积为4895㎡，建筑高度为22m ，为6 层框架结构；办公楼建筑面积为3043㎡，建筑高度为15.8m ，为4 层框架结构。第一节、编制依据1 、JGJ130—2001、J84—2001 《建筑施工扣件式钢管脚手架安全技术法律规范》（以下简称法律规范）。2 、四川视频电子有限公司新厂房工程施工图。3 、本工程施工组织设计方案和建筑物结构特点对防护方案的要求。第二节、防护脚手架方案一、材料要求：1 、钢管：选用外径Ø48mm 壁厚3.５ｍｍ的钢管，钢管及扣件的材质应符合法律规范要求；用于立杆、大横杆和斜杆的钢管长度以4 ～６.5m为好，用于小横杆的钢管长度以2.1 ～2.3m为宜，以便适应脚手架的宽度变化。2 、扣件用材扣件不应有裂纹、气孔；也不应有疏松、砂眼或其影响使用性能的铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要不小于5mm ；扣件的活动部位应使用其转动灵活，旋转扣件的两旋转面间隙要不小于1mm 。３、脚手板选用木脚手板，厚度不小于５０ｍｍ，宽度不小于200mm 。４、安全网：选用不小于2000目/100mm2的密目安全网，其它技术参数应符合质量要求。- 1 -下载后可任意编辑二、搭设方案：该工程架体总高最高需搭设约 23.2 m （脚手架高度超过作业层1.2m），可采纳常规双排外落地架。（一）架子基础回填土应分层夯实，分层厚度不大于250mm ，回填所用土料应符合设计要求。搭架前，在搭架范围内加强夯实，然后按架子立杆间距铺放通长木架板。（二）架子构造该工程双排外架按如下构造搭设：1 、架子立杆纵向间距1.5m，内、外立杆横向距离1.05m ，内立杆距外墙面距离150mm 。2 、步高：均按1.8m步高搭设。3 、小横杆：设在大横杆上，在立杆间增加一横向水平杆，横向水平杆间距为la/2=0.9m 。4 、连墙杆：按二步三跨设置，与建筑物主体结构连接。5 、扫地杆：距地面（200 ～300mm ）处连续设置。6 、剪刀撑；剪刀撑应随外架的搭设而同时搭设，剪刀撑与地面的夹角一般为45°～60°，剪刀撑竖向应连续设置不得中断, 外架高度小于...
