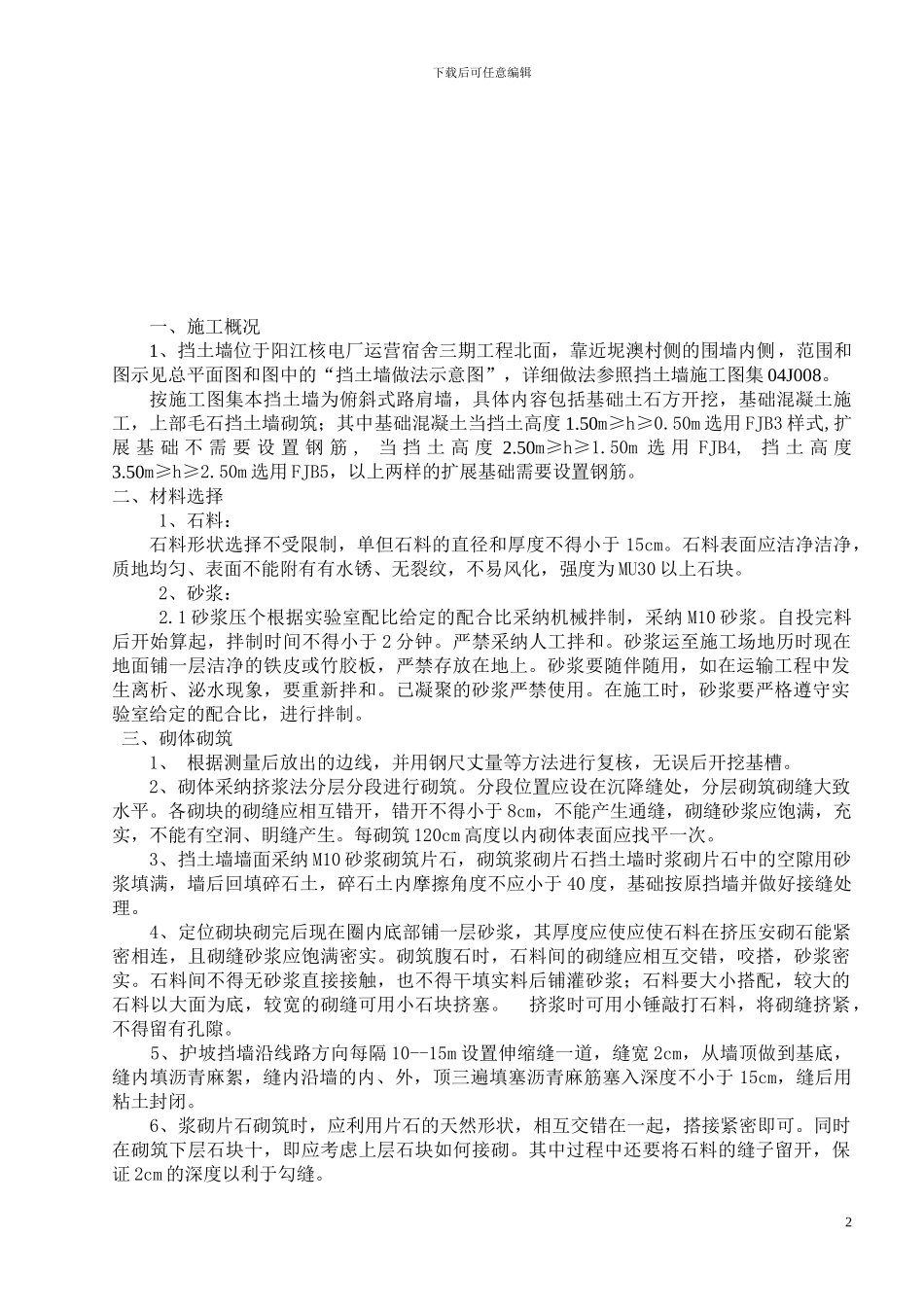

下载后可任意编辑阳江核电厂运营宿舍三期工程毛石挡土墙施工方案编制： 审批：惠阳建筑工程总公司2014 年 3 月 19 日1下载后可任意编辑一、施工概况1、挡土墙位于阳江核电厂运营宿舍三期工程北面，靠近坭澳村侧的围墙内侧，范围和图示见总平面图和图中的“挡土墙做法示意图”，详细做法参照挡土墙施工图集 04J008。按施工图集本挡土墙为俯斜式路肩墙，具体内容包括基础土石方开挖，基础混凝土施工，上部毛石挡土墙砌筑；其中基础混凝土当挡土高度 1.50m≥h≥0.50m 选用 FJB3 样式,扩展 基 础 不 需 要 设 置 钢 筋 , 当 挡 土 高 度 2.50m≥h≥1.50m 选 用 FJB4, 挡 土 高 度3.50m≥h≥2.50m 选用 FJB5，以上两样的扩展基础需要设置钢筋。二、材料选择 1、石料：石料形状选择不受限制，单但石料的直径和厚度不得小于 15cm。石料表面应洁净洁净，质地均匀、表面不能附有有水锈、无裂纹，不易风化，强度为 MU30 以上石块。 2、砂浆： 2.1 砂浆压个根据实验室配比给定的配合比采纳机械拌制，采纳 M10 砂浆。自投完料后开始算起，拌制时间不得小于 2 分钟。严禁采纳人工拌和。砂浆运至施工场地历时现在地面铺一层洁净的铁皮或竹胶板，严禁存放在地上。砂浆要随伴随用，如在运输工程中发生离析、泌水现象，要重新拌和。已凝聚的砂浆严禁使用。在施工时，砂浆要严格遵守实验室给定的配合比，进行拌制。 三、砌体砌筑1、 根据测量后放出的边线，并用钢尺丈量等方法进行复核，无误后开挖基槽。2、砌体采纳挤浆法分层分段进行砌筑。分段位置应设在沉降缝处，分层砌筑砌缝大致水平。各砌块的砌缝应相互错开，错开不得小于 8cm，不能产生通缝，砌缝砂浆应饱满，充实，不能有空洞、眀缝产生。每砌筑 120cm 高度以内砌体表面应找平一次。3、挡土墙墙面采纳 M10 砂浆砌筑片石，砌筑浆砌片石挡土墙时浆砌片石中的空隙用砂浆填满，墙后回填碎石土，碎石土内摩擦角度不应小于 40 度，基础按原挡墙并做好接缝处理。 4、定位砌块砌完后现在圈内底部铺一层砂浆，其厚度应使应使石料在挤压安砌石能紧密相连，且砌缝砂浆应饱满密实。砌筑腹石时，石料间的砌缝应相互交错，咬搭，砂浆密实。石料间不得无砂浆直接接触，也不得干填实料后铺灌砂浆；石料要大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞。 挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。 5、护坡挡墙沿线路方向每隔 10--15m ...
