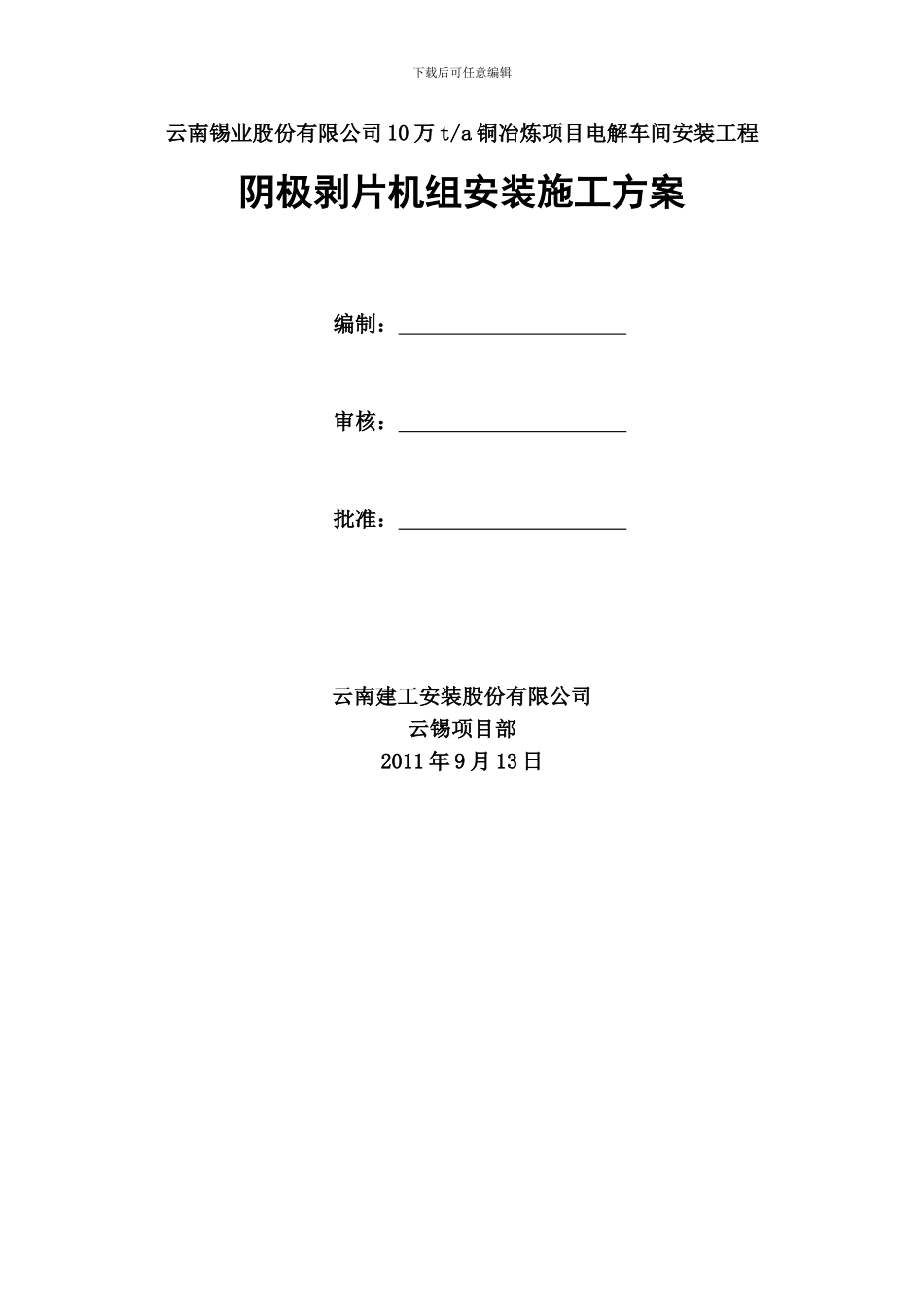

阴极剥片机组施工方案-Microsoft-Word-文档_第1页
1/13
阴极剥片机组施工方案-Microsoft-Word-文档_第2页
2/13

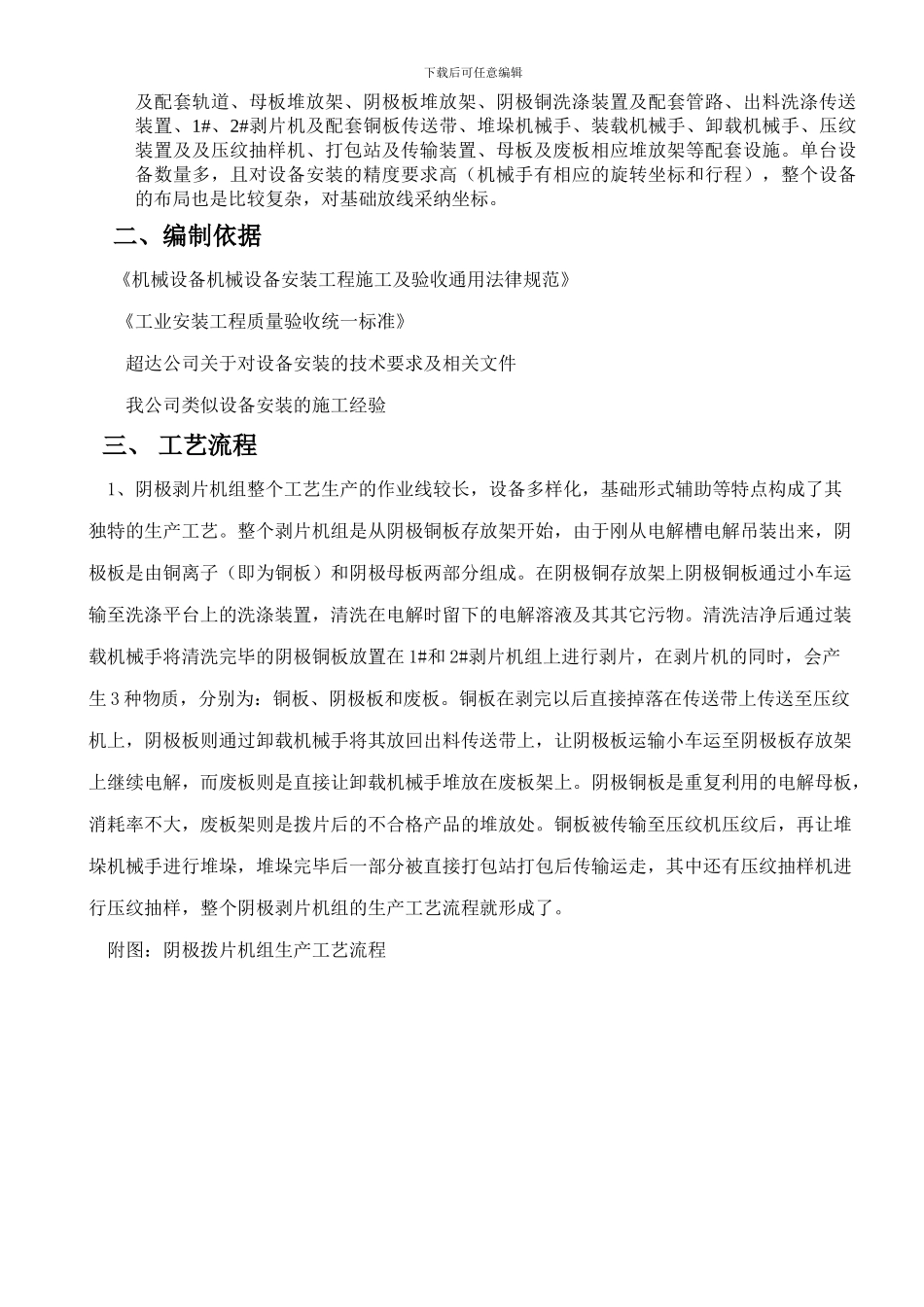

阴极剥片机组施工方案-Microsoft-Word-文档_第3页
3/13
下载后可任意编辑云南锡业股份有限公司 10 万 t/a 铜冶炼项目电解车间安装工程阴极剥片机组安装施工方案编制: 审核: 批准: 云南建工安装股份有限公司云锡项目部2011 年 9 月 13 日下载后可任意编辑目 录一、设备概况简介 二、编制依据 三、工艺流程 四、设备安装 4.1 安装准备 4.2 设备开箱检验 4.3 设备基础放线 4.4 设备安装流程 4.5 设备吊装 4.6 设备安装资源计划 五、安全技术保障 第一部分:机械设备安装一、设备概况简介阴极剥片机组是电解车间中的重要设备,与阳极整形机组构成一套(阴极、阳极)电解回路。该设备是为了让阴极铜板在放入电解车间的电解槽里面有比较完整、统一的形状而设置,避开因为阴极铜板不规则而使进口全自动化的行车发生错误的“行动”。阴极剥片机组由许多单台设备构成,这其中包含阴极板小车及配套轨道、母极板运输小车下载后可任意编辑及配套轨道、母板堆放架、阴极板堆放架、阴极铜洗涤装置及配套管路、出料洗涤传送装置、1#、2#剥片机及配套铜板传送带、堆垛机械手、装载机械手、卸载机械手、压纹装置及及压纹抽样机、打包站及传输装置、母板及废板相应堆放架等配套设施。单台设备数量多,且对设备安装的精度要求高(机械手有相应的旋转坐标和行程),整个设备的布局也是比较复杂,对基础放线采纳坐标。二、编制依据 《机械设备机械设备安装工程施工及验收通用法律规范》 《工业安装工程质量验收统一标准》 超达公司关于对设备安装的技术要求及相关文件 我公司类似设备安装的施工经验三、 工艺流程1、阴极剥片机组整个工艺生产的作业线较长,设备多样化,基础形式辅助等特点构成了其独特的生产工艺。整个剥片机组是从阴极铜板存放架开始,由于刚从电解槽电解吊装出来,阴极板是由铜离子(即为铜板)和阴极母板两部分组成。在阴极铜存放架上阴极铜板通过小车运输至洗涤平台上的洗涤装置,清洗在电解时留下的电解溶液及其其它污物。清洗洁净后通过装载机械手将清洗完毕的阴极铜板放置在 1#和 2#剥片机组上进行剥片,在剥片机的同时,会产生 3 种物质,分别为:铜板、阴极板和废板。铜板在剥完以后直接掉落在传送带上传送至压纹机上,阴极板则通过卸载机械手将其放回出料传送带上,让阴极板运输小车运至阴极板存放架上继续电解,而废板则是直接让卸载机械手堆放在废板架上。阴极铜板是重复利用的电解母板,消耗率不大,废板架则是拨片后的不合格产品的堆放处。铜板被传...
