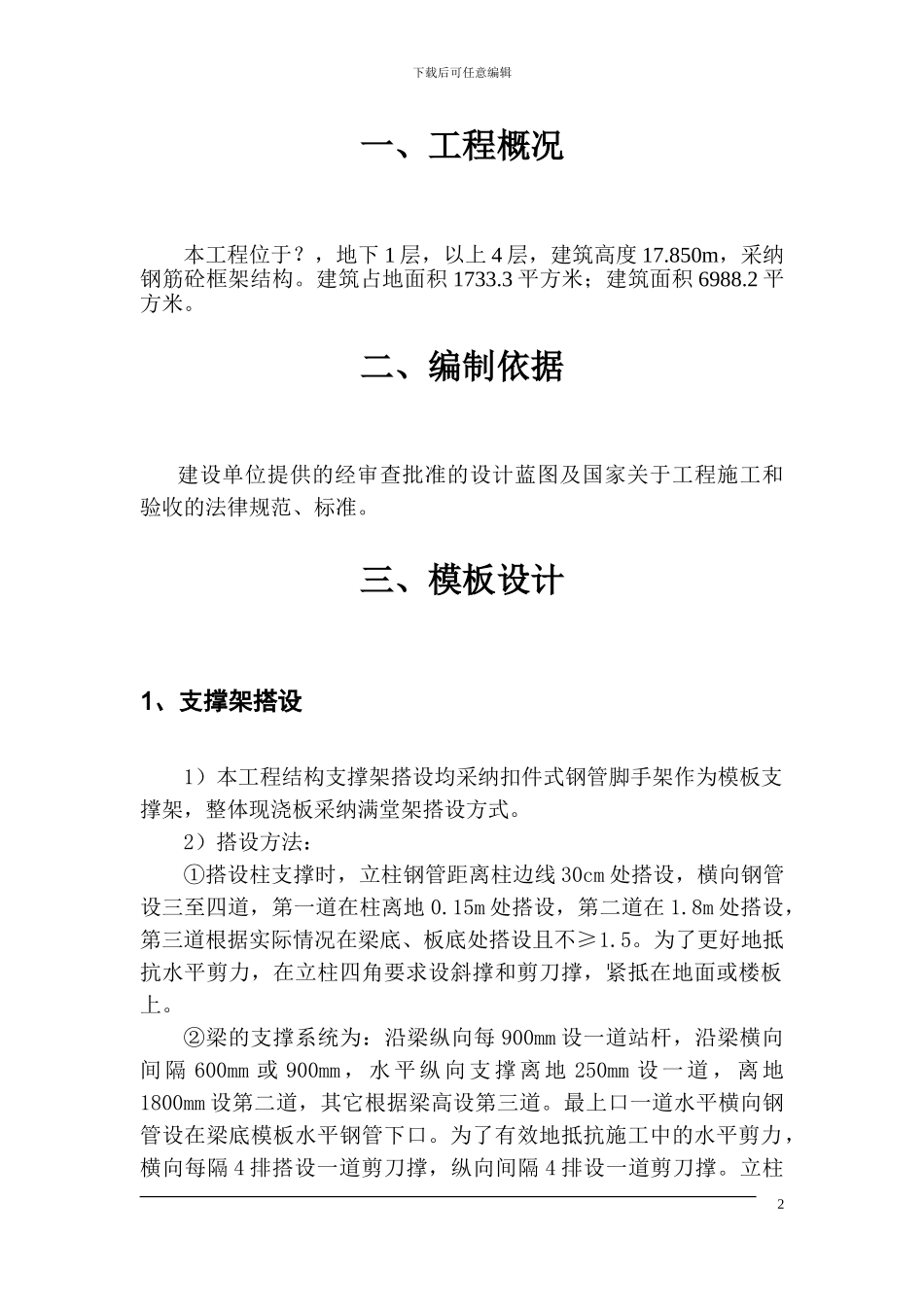

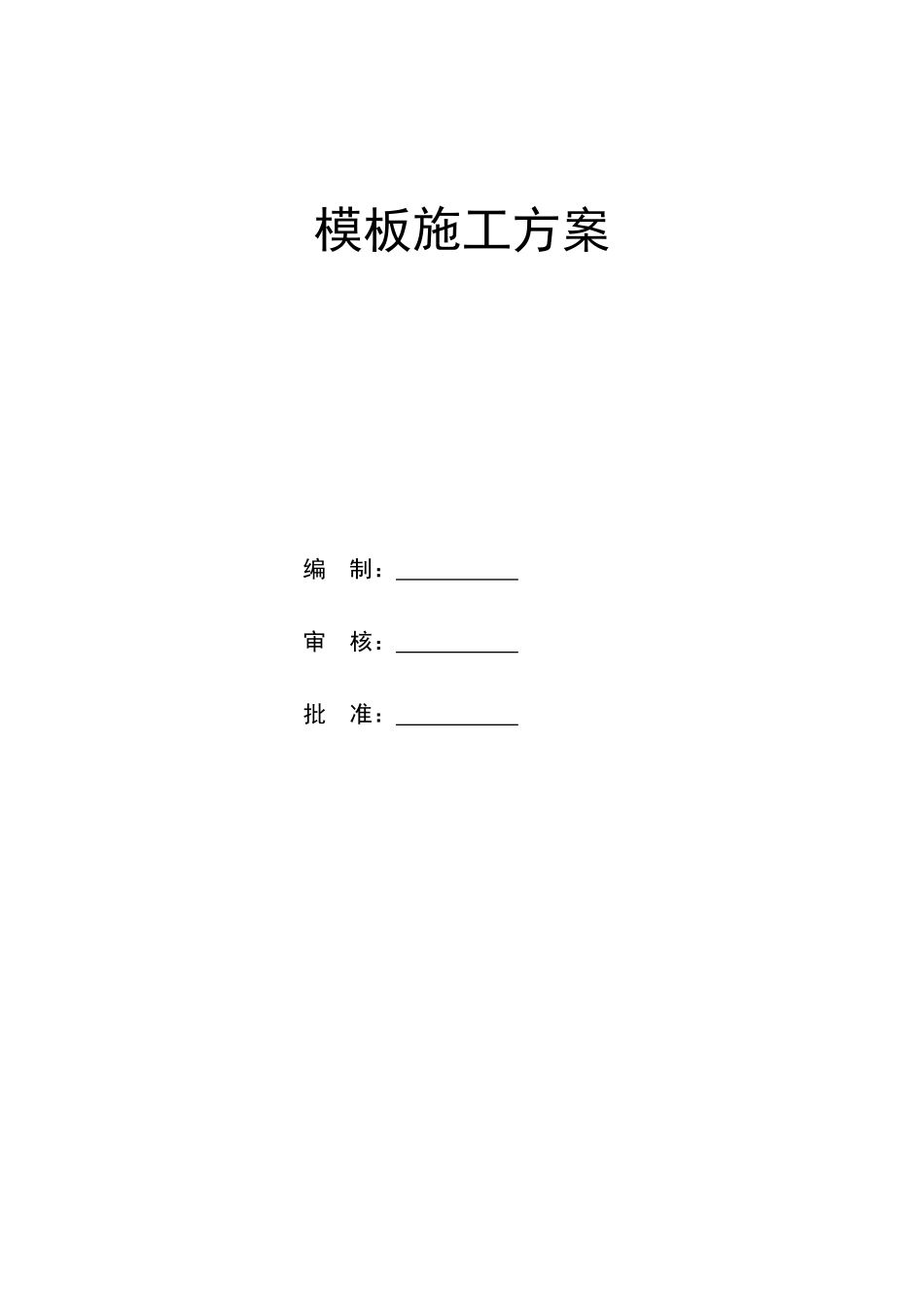

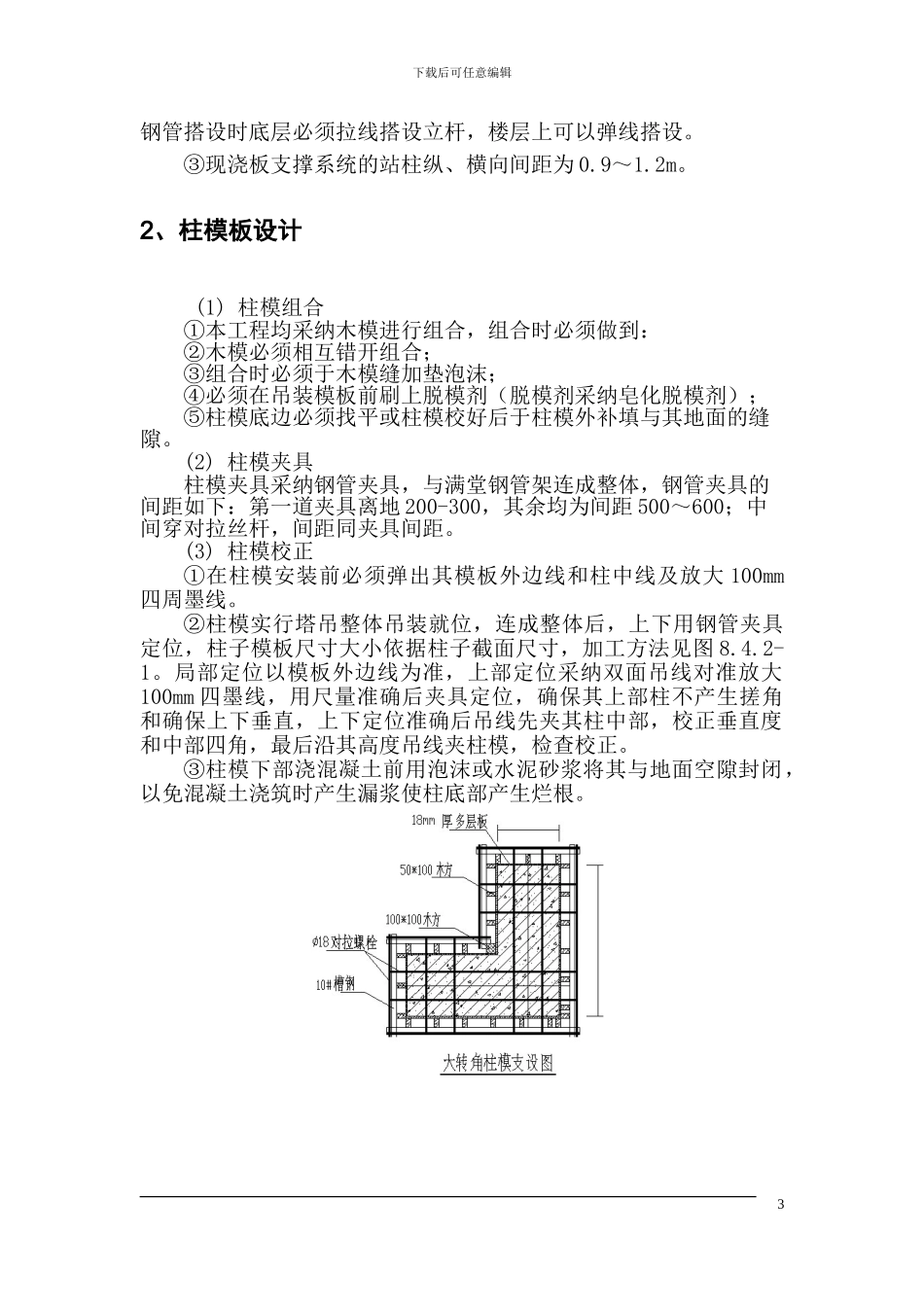

模板施工方案编 制: 审 核: 批 准: 下载后可任意编辑一、工程概况本工程位于?,地下 1 层,以上 4 层,建筑高度 17.850m,采纳钢筋砼框架结构。建筑占地面积 1733.3 平方米;建筑面积 6988.2 平方米。二、编制依据建设单位提供的经审查批准的设计蓝图及国家关于工程施工和验收的法律规范、标准。三、模板设计1、支撑架搭设1)本工程结构支撑架搭设均采纳扣件式钢管脚手架作为模板支撑架,整体现浇板采纳满堂架搭设方式。2)搭设方法:①搭设柱支撑时,立柱钢管距离柱边线 30cm 处搭设,横向钢管设三至四道,第一道在柱离地 0.15m 处搭设,第二道在 1.8m 处搭设,第三道根据实际情况在梁底、板底处搭设且不≥1.5。为了更好地抵抗水平剪力,在立柱四角要求设斜撑和剪刀撑,紧抵在地面或楼板上。 ②梁的支撑系统为:沿梁纵向每 900mm 设一道站杆,沿梁横向间 隔 600mm 或 900mm , 水 平 纵 向 支 撑 离 地 250mm 设 一 道 , 离 地1800mm 设第二道,其它根据梁高设第三道。最上口一道水平横向钢管设在梁底模板水平钢管下口。为了有效地抵抗施工中的水平剪力,横向每隔 4 排搭设一道剪刀撑,纵向间隔 4 排设一道剪刀撑。立柱2下载后可任意编辑钢管搭设时底层必须拉线搭设立杆,楼层上可以弹线搭设。③现浇板支撑系统的站柱纵、横向间距为 0.9~1.2m。2、柱模板设计 (1) 柱模组合①本工程均采纳木模进行组合,组合时必须做到:②木模必须相互错开组合;③组合时必须于木模缝加垫泡沫;④必须在吊装模板前刷上脱模剂(脱模剂采纳皂化脱模剂);⑤柱模底边必须找平或柱模校好后于柱模外补填与其地面的缝隙。(2) 柱模夹具柱模夹具采纳钢管夹具,与满堂钢管架连成整体,钢管夹具的间距如下:第一道夹具离地 200-300,其余均为间距 500~600;中间穿对拉丝杆,间距同夹具间距。 (3) 柱模校正 ①在柱模安装前必须弹出其模板外边线和柱中线及放大 100mm四周墨线。②柱模实行塔吊整体吊装就位,连成整体后,上下用钢管夹具定位,柱子模板尺寸大小依据柱子截面尺寸,加工方法见图 8.4.2-1。局部定位以模板外边线为准,上部定位采纳双面吊线对准放大100mm 四墨线,用尺量准确后夹具定位,确保其上部柱不产生搓角和确保上下垂直,上下定位准确后吊线先夹其柱中部,校正垂直度和中部四角,最后沿其高度吊线夹柱模,检查校正。③柱模下部浇混凝土前用泡沫或水泥砂浆将其与地面空隙封闭,以免混凝...
