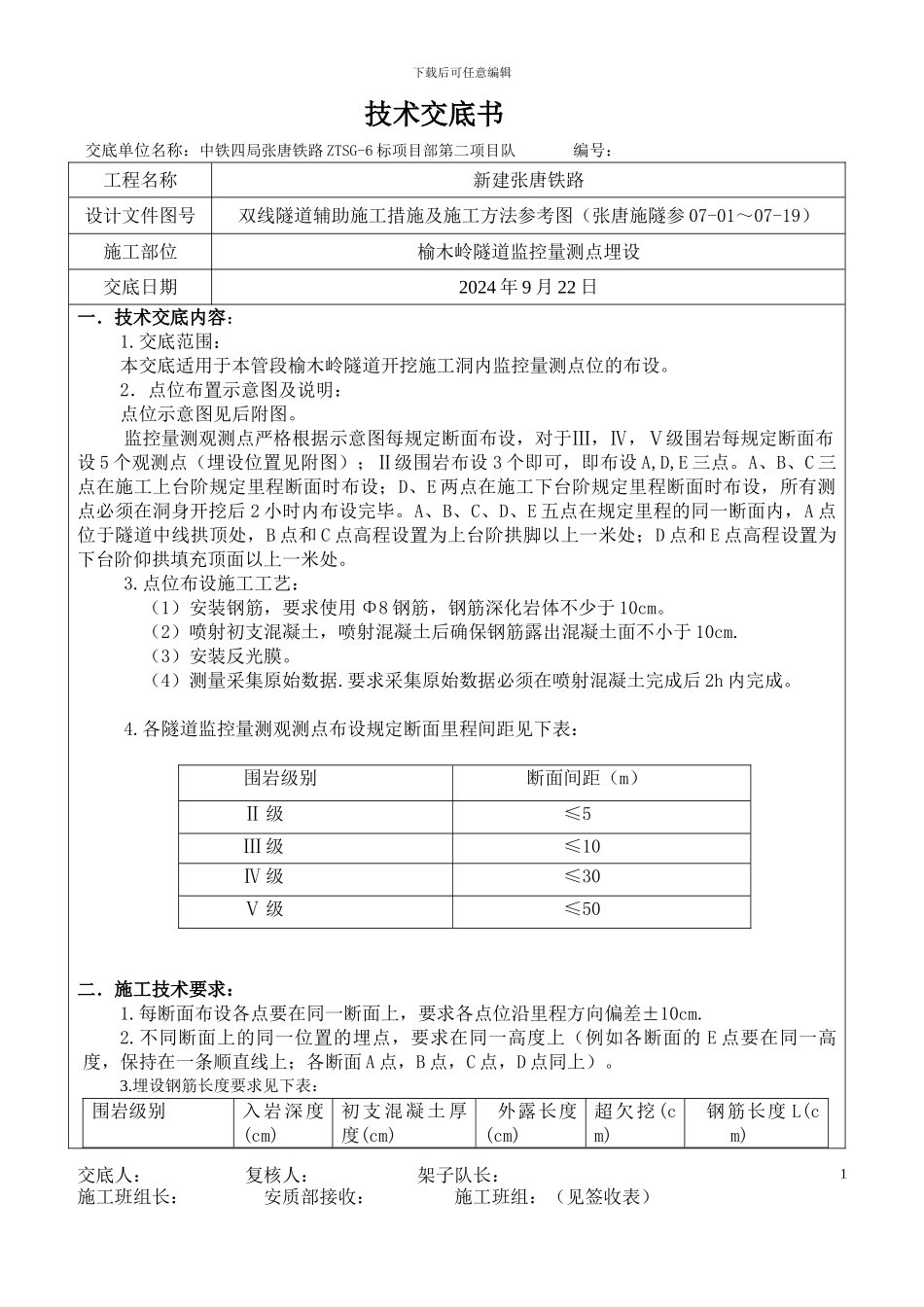

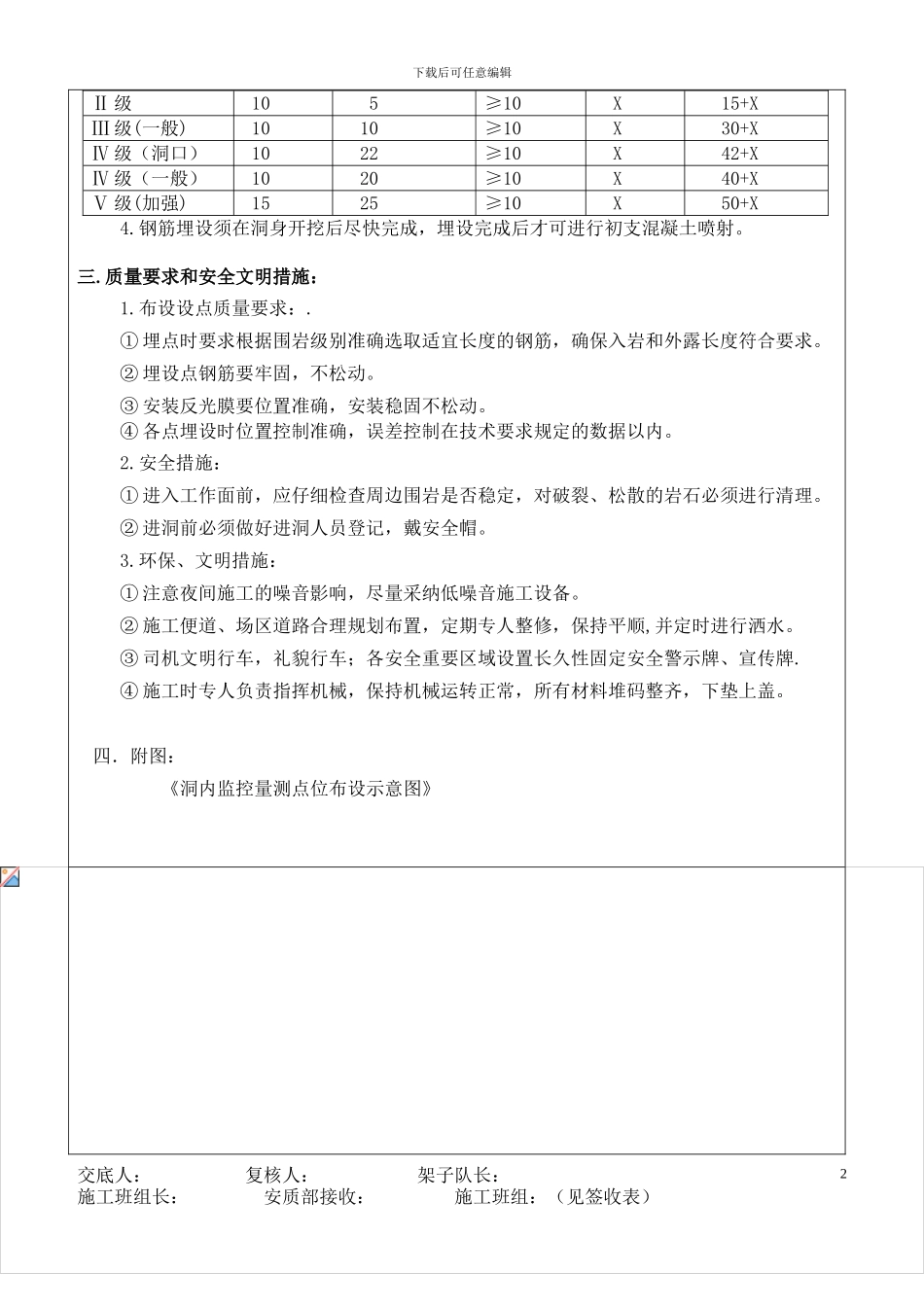

下载后可任意编辑技术交底书交底单位名称：中铁四局张唐铁路 ZTSG-6 标项目部第二项目队 编号： 工程名称新建张唐铁路设计文件图号双线隧道辅助施工措施及施工方法参考图（张唐施隧参 07-01～07-19）施工部位榆木岭隧道监控量测点埋设交底日期2024 年 9 月 22 日一．技术交底内容：1.交底范围：本交底适用于本管段榆木岭隧道开挖施工洞内监控量测点位的布设。2．点位布置示意图及说明：点位示意图见后附图。监控量测观测点严格根据示意图每规定断面布设，对于Ⅲ，Ⅳ，Ⅴ级围岩每规定断面布设 5 个观测点（埋设位置见附图）；Ⅱ级围岩布设 3 个即可，即布设 A,D,E 三点。A、B、C 三点在施工上台阶规定里程断面时布设；D、E 两点在施工下台阶规定里程断面时布设，所有测点必须在洞身开挖后 2 小时内布设完毕。A、B、C、D、E 五点在规定里程的同一断面内，A 点位于隧道中线拱顶处，B 点和 C 点高程设置为上台阶拱脚以上一米处；D 点和 E 点高程设置为下台阶仰拱填充顶面以上一米处。3.点位布设施工工艺：（1）安装钢筋，要求使用 Φ8 钢筋，钢筋深化岩体不少于 10cm。（2）喷射初支混凝土，喷射混凝土后确保钢筋露出混凝土面不小于 10cm.（3）安装反光膜。（4）测量采集原始数据.要求采集原始数据必须在喷射混凝土完成后 2h 内完成。4.各隧道监控量测观测点布设规定断面里程间距见下表： 围岩级别断面间距（m） Ⅱ 级 ≤5 Ⅲ 级 ≤10 Ⅳ 级≤30 Ⅴ 级 ≤50二．施工技术要求：1.每断面布设各点要在同一断面上，要求各点位沿里程方向偏差±10cm.2.不同断面上的同一位置的埋点，要求在同一高度上（例如各断面的 E 点要在同一高度，保持在一条顺直线上；各断面 A 点，B 点，C 点，D 点同上）。3.埋设钢筋长度要求见下表：围岩级别入岩深度(cm)初 支 混 凝 土 厚度(cm) 外露长度(cm)超欠挖(cm) 钢筋长度 L(cm)交底人： 复核人： 架子队长：施工班组长： 安质部接收： 施工班组：（见签收表）1下载后可任意编辑Ⅱ 级 10 5 ≥10 X 15+XⅢ 级(一般)10 10≥10X 30+XⅣ 级（洞口）10 22≥10X 42+XⅣ 级（一般）10 20≥10X 40+XⅤ 级(加强)1525≥10X 50+X4.钢筋埋设须在洞身开挖后尽快完成，埋设完成后才可进行初支混凝土喷射。三.质量要求和安全文明措施：1.布设设点质量要求：.① 埋点时要求根据围岩级别准确选取适宜长度的钢筋，确保入岩和外露长度符合要求。② 埋设点...
