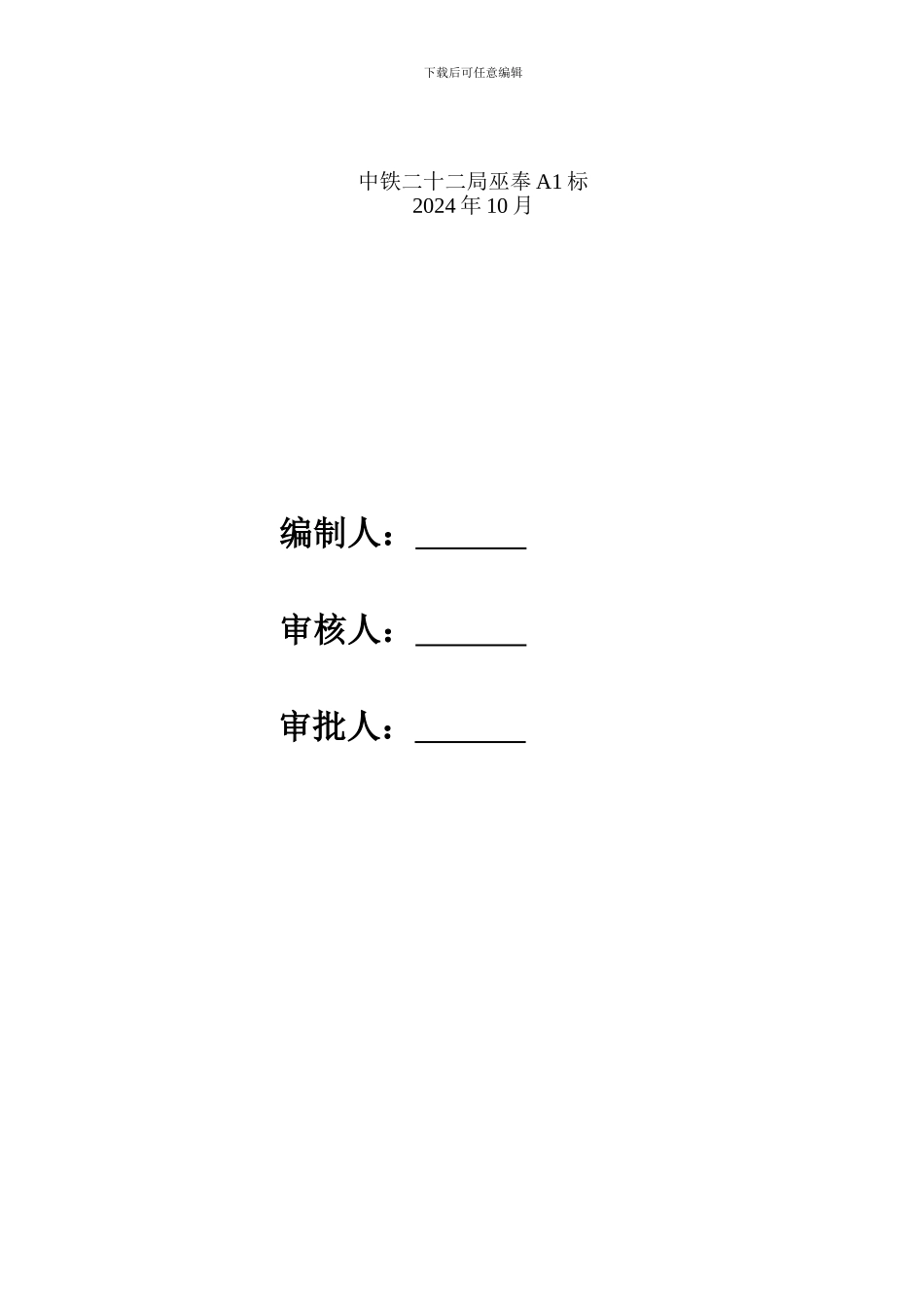

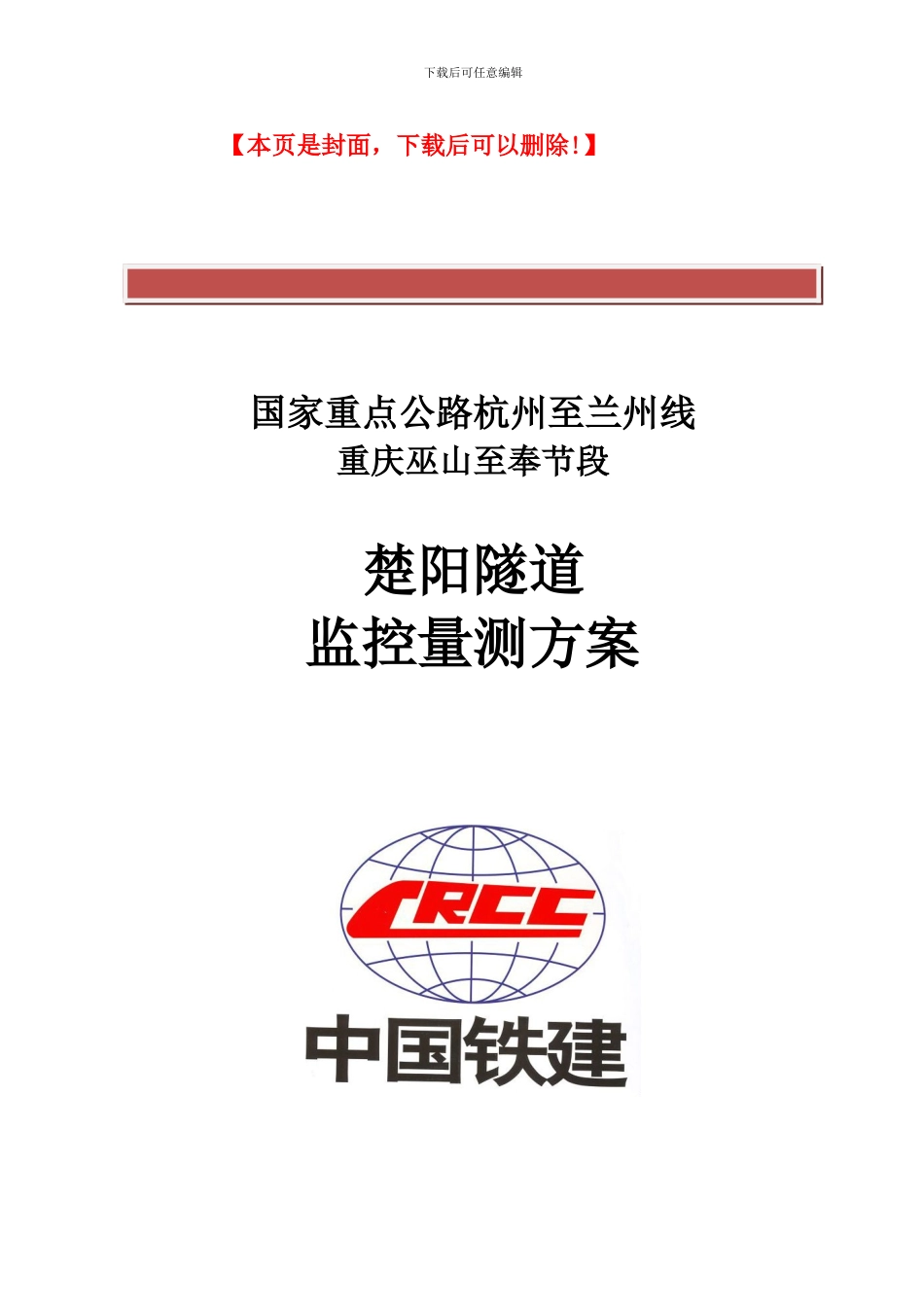

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】国家重点公路杭州至兰州线重庆巫山至奉节段楚阳隧道监控量测方案下载后可任意编辑中铁二十二局巫奉 A1 标2024 年 10 月编制人： 审核人： 审批人： 下载后可任意编辑楚阳隧道监控量测方案一、工程概况楚阳隧道重庆境内段楚阳隧道为一座上、下行分离的四车道高速公路特长隧道。楚阳隧道位于湖北省巴东县沿渡河镇红岩村至重庆市巫山县楚阳乡和平村之间，进口位于湖北省巴东县境内红岩村三尖角两条冲沟交汇处，出口位于巫山县楚阳乡和平村范家河与其分支冲沟交汇处，隧道最大埋深约585m 。 本 次 施 工 组 织 设 计 仅 为 隧 道 处 于 重 庆 境 内 部 分 ， 左 线 长2824.907m(ZK0+012.093～ZK2+837)，右线长 2884m(YK0+011～YK2+895)。左线曲线半径 R＝1500m，缓和曲线长度 Ls＝240m；右线曲线半径 R＝1420m，缓和曲线长度 Ls＝253.521m。隧道左洞为双向坡：0.8％，-0.7％；隧道右洞为双向坡：0.8％，-0.54766％（湖北至巫山方向上坡为正）。隧道中部布置了 3 处车行横通道，4 处人行通道，以方便左右隧道洞内的联系和发生事故时的救援和逃生，当隧道发生火灾等事故时，左右洞互为救援和逃生通道。隧道净宽：0.75+0.5+2*3.75+0.75+0.75+0.75=10.25m隧道净高：5.0m隧道计算行车速度：80km/h二、编制目的为确保监控量测工作顺利正常开展，了解围岩状态，及时反馈信息于设计和指导施工，调整支护参数和二衬施作时间，确保施工安全和结构的长期稳定性，有效保护周边环境，尽量降低监控量测费用，减少对工程施工的干扰，同时为加强监控量测实施人员法律规范操作，全面掌握监控量测实施全过程，结合隧道工程特点，制定本方案。三、组织机构及作业程序3.1 组织机构为保证监控量测工作正常有序开展，本项目部建立总工程师负责的管理体系，工程部和安质部负责对隧道的监控量测进行日常检查、指导和重大问题上报工作。并成立监控量测小组，制定各岗位职责，明确分工，责任到人。下载后可任意编辑总负责人：项目部总工程师，负责监控量测工作组织安排和重大问题的处理。主管部门：工程部、安质部，负责监控量测全面管理，日常检查、指导和重大问题上报工作，并参加重大问题的处理。监控量测负责人：测量队负责主管监控量测组工作，掌握监控量测工作状态，分析和上报有关监控量测数据和情况，...
