雨污水管道工程施工方案VIP免费

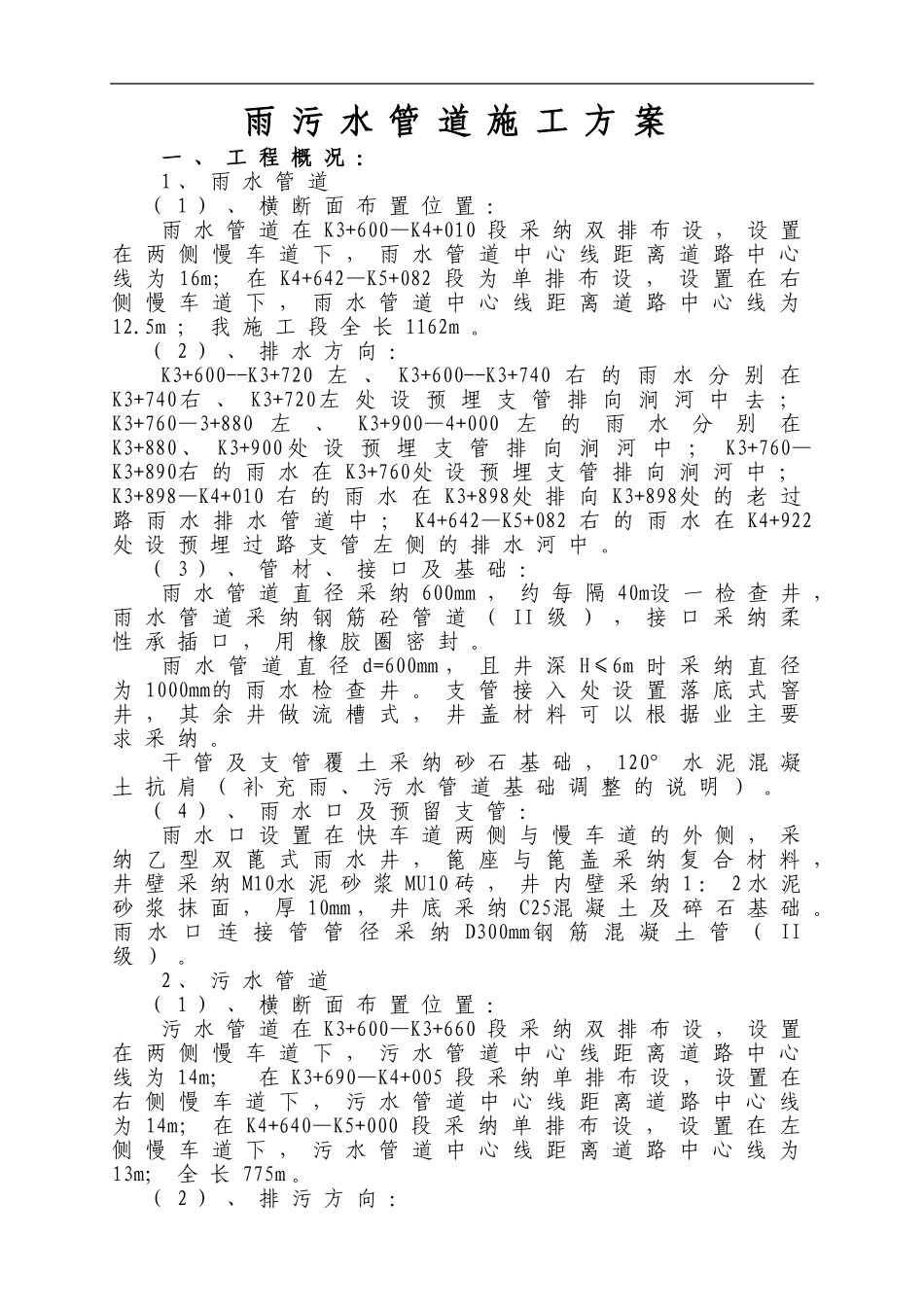

雨 污 水 管 道 施 工 方 案一 、 工 程 概 况 ：1 、 雨 水 管 道（ 1 ） 、 横 断 面 布 置 位 置 ：雨 水 管 道 在 K3+600—K4+010 段 采 纳 双 排 布 设 ， 设 置在 两 侧 慢 车 道 下 ， 雨 水 管 道 中 心 线 距 离 道 路 中 心线 为 16m； 在 K4+642—K5+082 段 为 单 排 布 设 ， 设 置 在 右侧 慢 车 道 下 ， 雨 水 管 道 中 心 线 距 离 道 路 中 心 线 为12.5m ； 我 施 工 段 全 长 1162m 。（ 2 ） 、 排 水 方 向 ：K3+600--K3+720 左 、 K3+600--K3+740 右 的 雨 水 分 别 在K3+740右 、 K3+720左 处 设 预 埋 支 管 排 向 涧 河 中 去 ；K3+760—3+880 左、K3+900—4+000 左的雨水分别在K3+880 、 K3+900 处 设 预 埋 支 管 排 向 涧 河 中 ； K3+760—K3+890右 的 雨 水 在 K3+760处 设 预 埋 支 管 排 向 涧 河 中 ；K3+898—K4+010 右 的 雨 水 在 K3+898处 排 向 K3+898处 的 老 过路 雨 水 排 水 管 道 中 ； K4+642—K5+082 右 的 雨 水 在 K4+922处 设 预 埋 过 路 支 管 左 侧 的 排 水 河 中 。（ 3 ） 、 管 材 、 接 口 及 基 础 ：雨 水 管 道 直 径 采 纳 600mm ， 约 每 隔 40m设 一 检 查 井 ，雨 水 管 道 采 纳 钢 筋 砼 管 道 （ II 级 ） ， 接 口 采 纳 柔性 承 插 口 ， 用 橡 胶 圈 密 封 。雨 水 管 道 直 径 d=600mm ， 且 井 深 H≤6m 时 采 纳 直 径为 1000mm的 雨 水 检 查 井 。 支 管 接 入 处 设 置 落 底 式 窨井 ， 其 余 井 做 流 槽 式 ， 井 盖 材 料 可 以 根 据 业 主 要求 采 纳 。干 管 及 支 管 覆 土 采 纳 砂 石 基 础 ， 120° 水 泥 混 凝土 抗 肩 （ 补 充 雨 、 污 水 管 道 基 础 调 整 的 说 明 ） 。（ 4 ） 、 雨 水 口 及 预 留 支 管 ：雨 水 口 设 置 在 快 车 道 两 侧 与 慢 车 道 的 外 侧 ， 采纳 乙 型 双 蓖 式 雨 水 井 ， 篦 座 与 篦 盖 采 纳 复 合 材 料 ，井 壁 采 纳 M10水 泥 砂 浆 MU10 砖...
