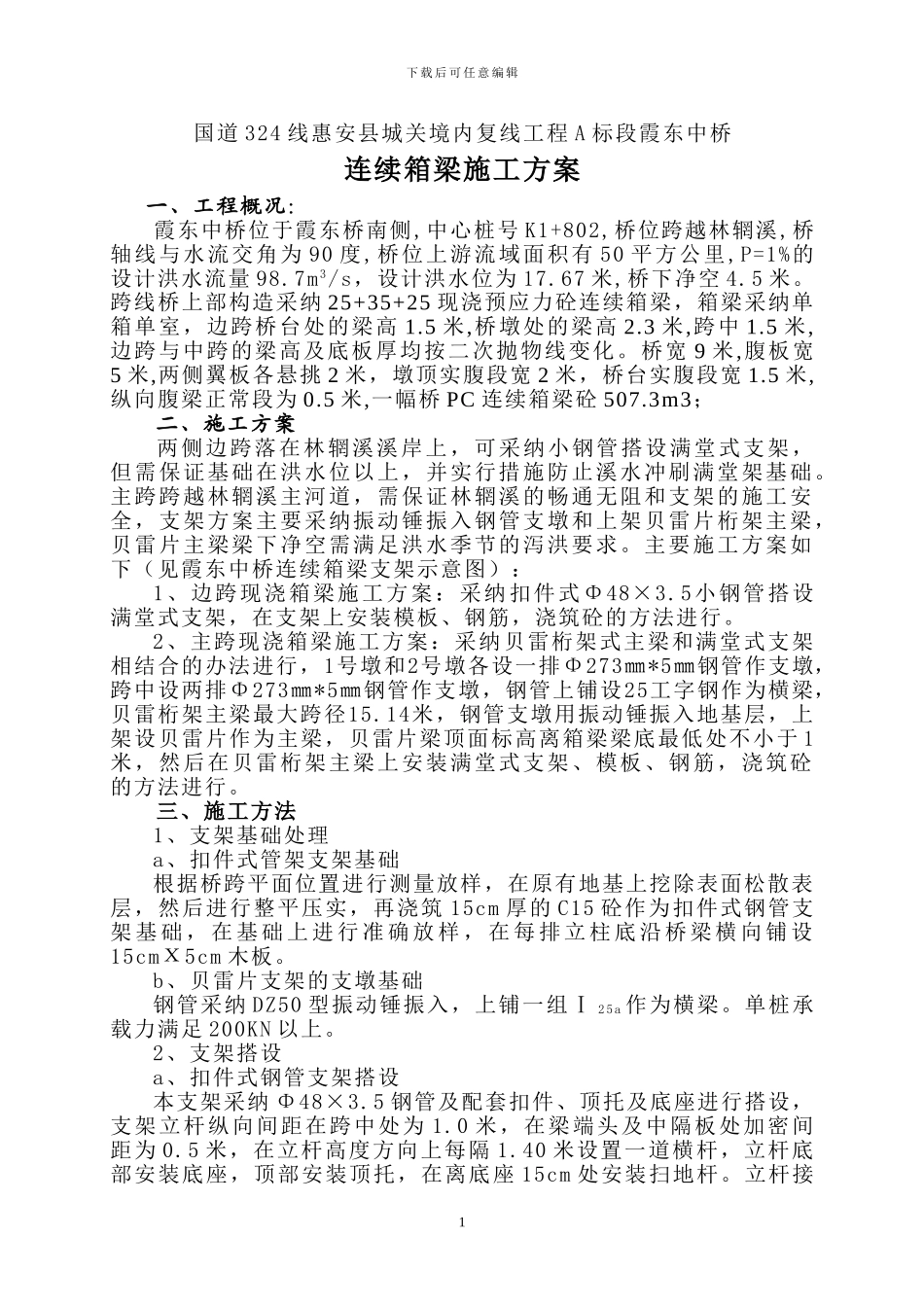

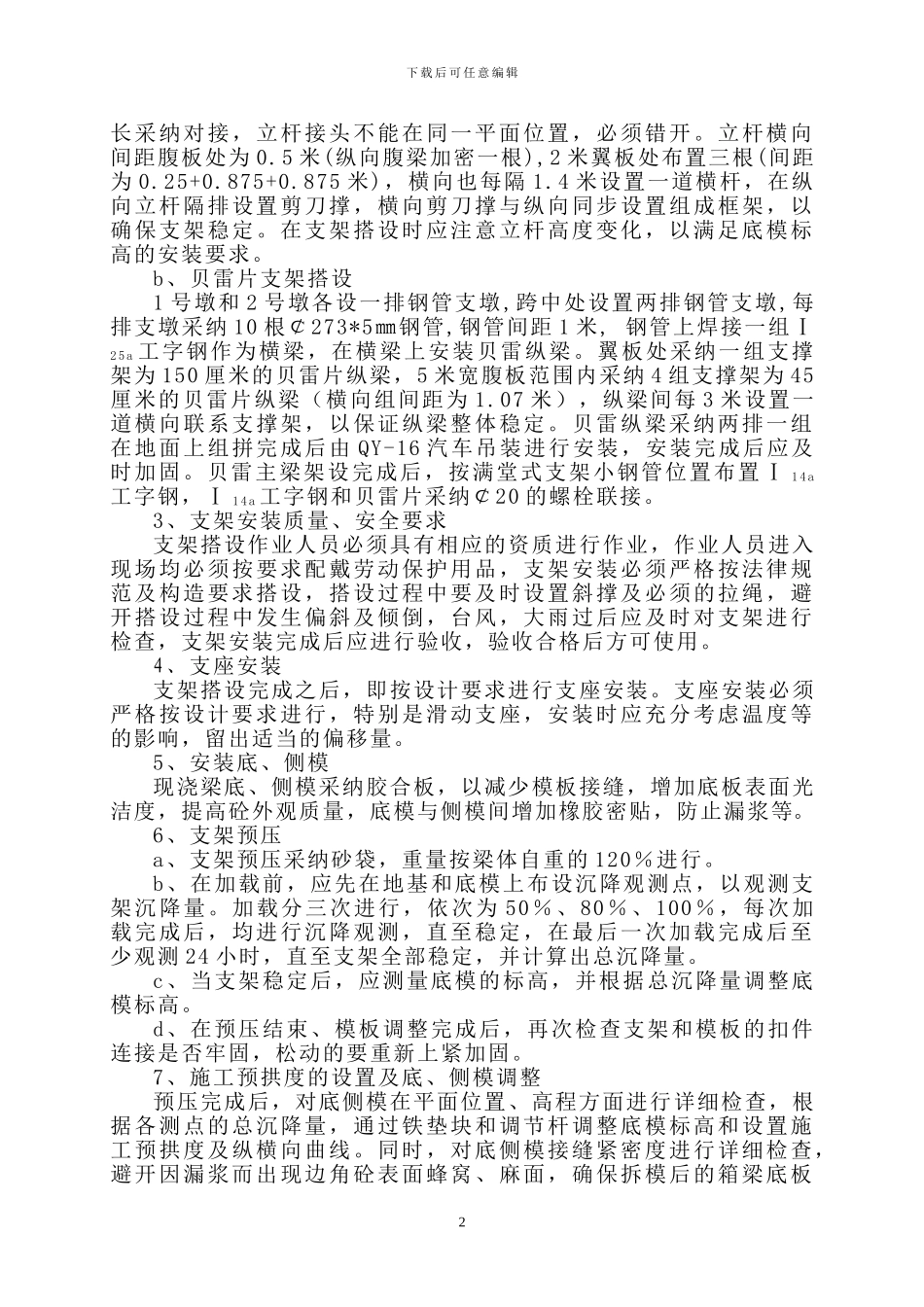

下载后可任意编辑国道 324 线惠安县城关境内复线工程 A 标段霞东中桥连续箱梁施工方案一、工程概况：霞东中桥位于霞东桥南侧,中心桩号 K1+802,桥位跨越林辋溪,桥轴线与水流交角为 90 度,桥位上游流域面积有 50 平方公里,P=1%的设计洪水流量 98.7m 3/s，设计洪水位为 17.67 米,桥下净空 4.5 米。跨线桥上部构造采纳 25+35+25 现浇预应力砼连续箱梁，箱梁采纳单箱单室，边跨桥台处的梁高 1.5 米,桥墩处的梁高 2.3 米,跨中 1.5 米,边跨与中跨的梁高及底板厚均按二次抛物线变化。桥宽 9 米,腹板宽5 米,两侧翼板各悬挑 2 米，墩顶实腹段宽 2 米，桥台实腹段宽 1.5 米,纵向腹梁正常段为 0.5 米,一幅桥 PC 连续箱梁砼 507.3m3；二、施工方案两侧边跨落在林辋溪溪岸上，可采纳小钢管搭设满堂式支架，但需保证基础在洪水位以上，并实行措施防止溪水冲刷满堂架基础。主跨跨越林辋溪主河道，需保证林辋溪的畅通无阻和支架的施工安全，支架方案主要采纳振动锤振入钢管支墩和上架贝雷片桁架主梁，贝雷片主梁梁下净空需满足洪水季节的泻洪要求。主要施工方案如下（见霞东中桥连续箱梁支架示意图）：1、边跨现浇箱梁施工方案：采纳 扣件式Φ48×3.5小钢管搭设满堂式支架，在支架上安装模板、钢筋，浇筑砼的方法进行。2、主跨现浇箱梁施工方案：采纳贝雷桁架式主梁和满堂式支架相结合的办法进行，1号墩和2号墩各设一排Φ273㎜*5㎜钢管作支墩，跨中设两排Φ273㎜*5㎜钢管作支墩，钢管上铺设25工字钢作为横梁，贝雷桁架主梁最大跨径15.14米，钢管支墩用振动锤振入地基层，上架设贝雷片作为主梁，贝雷片梁顶面标高离箱梁梁底最低处不小于 1米，然后在贝雷桁架主梁上安装满堂式支架、模板、钢筋，浇筑砼的方法进行。三、施工方法1、支架基础处理a、扣件式管架支架基础根据桥跨平面位置进行测量放样，在原有地基上挖除表面松散表层，然后进行整平压实，再浇筑 15cm 厚的 C15 砼作为扣件式钢管支架 基 础 ， 在 基 础 上 进 行 准 确 放 样 ， 在 每 排 立 柱 底 沿 桥 梁 横 向 铺 设15cmХ5cm 木板。b、贝雷片支架的支墩基础钢管采纳 DZ50 型振动锤振入，上铺一组Ⅰ 25a 作为横梁。单桩承载力满足 200KN 以上。2、支架搭设a、扣件式钢管支架搭设本支架采纳 Φ48×3.5 钢管及配套扣件、顶托及底座进行搭设，支架立杆纵向间距在跨中处为 1.0 米，在梁端头及中隔板处加密间距为 0.5 ...
