青杠咀大渡河大桥盖梁施工方案VIP免费

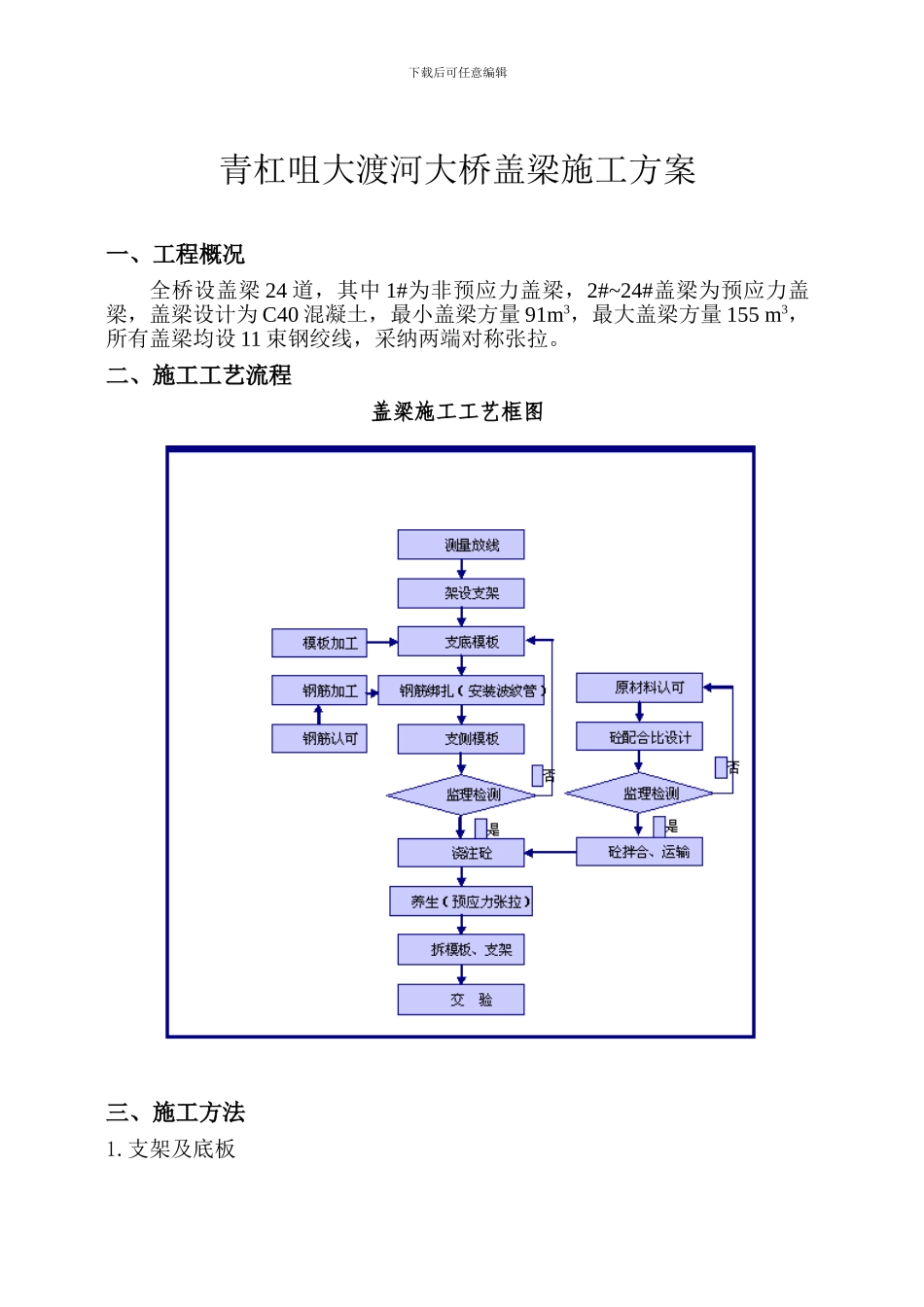

青杠咀大渡河大桥盖梁施工方案_第1页
1/16

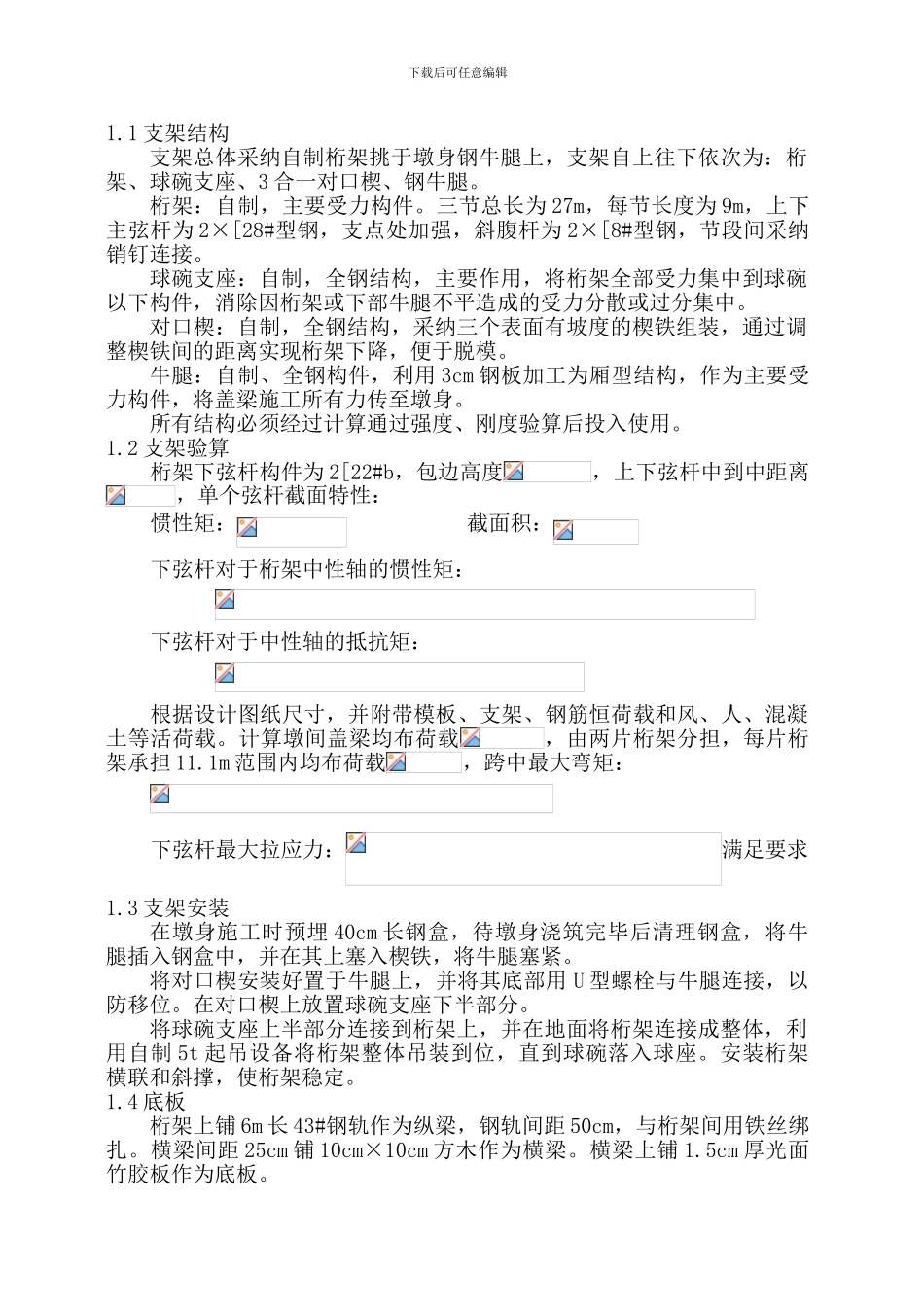

青杠咀大渡河大桥盖梁施工方案_第2页
2/16

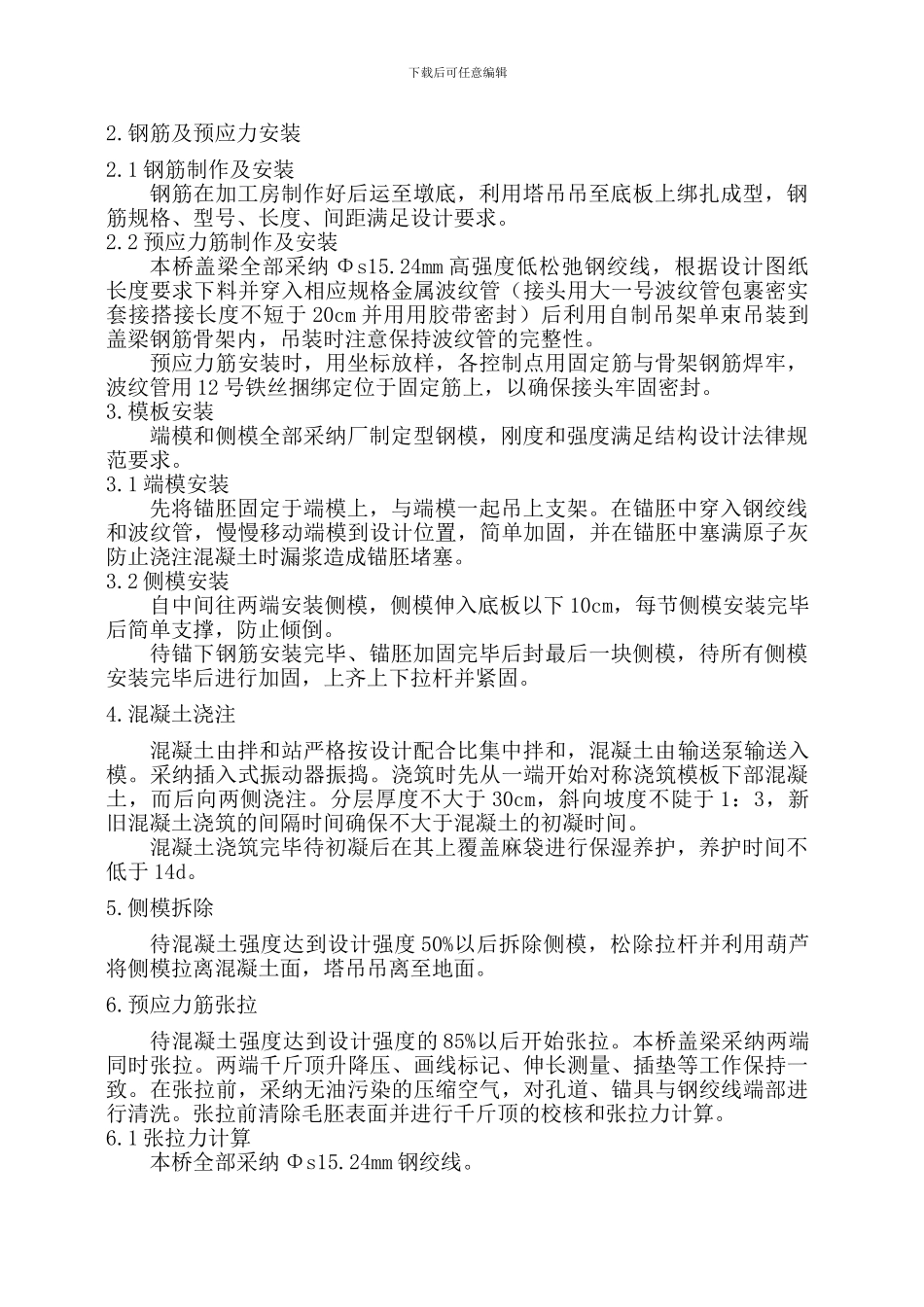

青杠咀大渡河大桥盖梁施工方案_第3页
3/16
下载后可任意编辑青杠咀大渡河大桥盖梁施工方案一、工程概况全桥设盖梁 24 道,其中 1#为非预应力盖梁,2#~24#盖梁为预应力盖梁,盖梁设计为 C40 混凝土,最小盖梁方量 91m3,最大盖梁方量 155 m3,所有盖梁均设 11 束钢绞线,采纳两端对称张拉。二、施工工艺流程盖梁施工工艺框图三、施工方法1.支架及底板下载后可任意编辑1.1 支架结构支架总体采纳自制桁架挑于墩身钢牛腿上,支架自上往下依次为:桁架、球碗支座、3 合一对口楔、钢牛腿。桁架:自制,主要受力构件。三节总长为 27m,每节长度为 9m,上下主弦杆为 2×[28#型钢,支点处加强,斜腹杆为 2×[8#型钢,节段间采纳销钉连接。球碗支座:自制,全钢结构,主要作用,将桁架全部受力集中到球碗以下构件,消除因桁架或下部牛腿不平造成的受力分散或过分集中。对口楔:自制,全钢结构,采纳三个表面有坡度的楔铁组装,通过调整楔铁间的距离实现桁架下降,便于脱模。牛腿:自制、全钢构件,利用 3cm 钢板加工为厢型结构,作为主要受力构件,将盖梁施工所有力传至墩身。所有结构必须经过计算通过强度、刚度验算后投入使用。1.2 支架验算桁架下弦杆构件为 2[22#b,包边高度,上下弦杆中到中距离,单个弦杆截面特性:惯性矩: 截面积: 下弦杆对于桁架中性轴的惯性矩: 下弦杆对于中性轴的抵抗矩: 根据设计图纸尺寸,并附带模板、支架、钢筋恒荷载和风、人、混凝土等活荷载。计算墩间盖梁均布荷载,由两片桁架分担,每片桁架承担 11.1m 范围内均布荷载,跨中最大弯矩:下弦杆最大拉应力:满足要求1.3 支架安装在墩身施工时预埋 40cm 长钢盒,待墩身浇筑完毕后清理钢盒,将牛腿插入钢盒中,并在其上塞入楔铁,将牛腿塞紧。将对口楔安装好置于牛腿上,并将其底部用 U 型螺栓与牛腿连接,以防移位。在对口楔上放置球碗支座下半部分。将球碗支座上半部分连接到桁架上,并在地面将桁架连接成整体,利用自制 5t 起吊设备将桁架整体吊装到位,直到球碗落入球座。安装桁架横联和斜撑,使桁架稳定。1.4 底板桁架上铺 6m 长 43#钢轨作为纵梁,钢轨间距 50cm,与桁架间用铁丝绑扎。横梁间距 25cm 铺 10cm×10cm 方木作为横梁。横梁上铺 1.5cm 厚光面竹胶板作为底板。下载后可任意编辑2.钢筋及预应力安装2.1 钢筋制作及安装钢筋在加工房制作好后运至墩底,利用塔吊吊至底板上绑扎成型,钢筋规格、型号、长度、间距满足设计要求。2.2 预应力筋制作及安装本桥盖...
