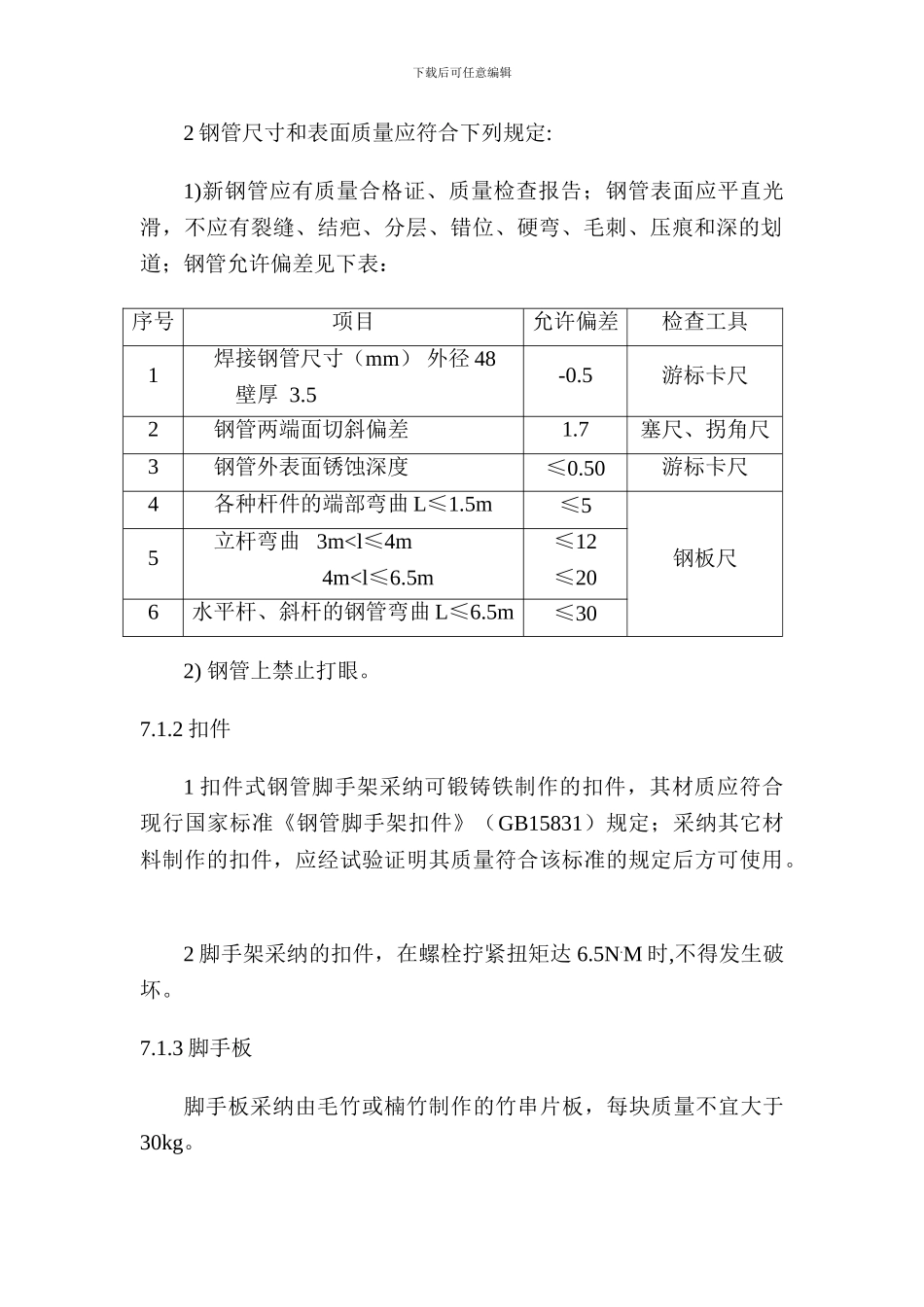

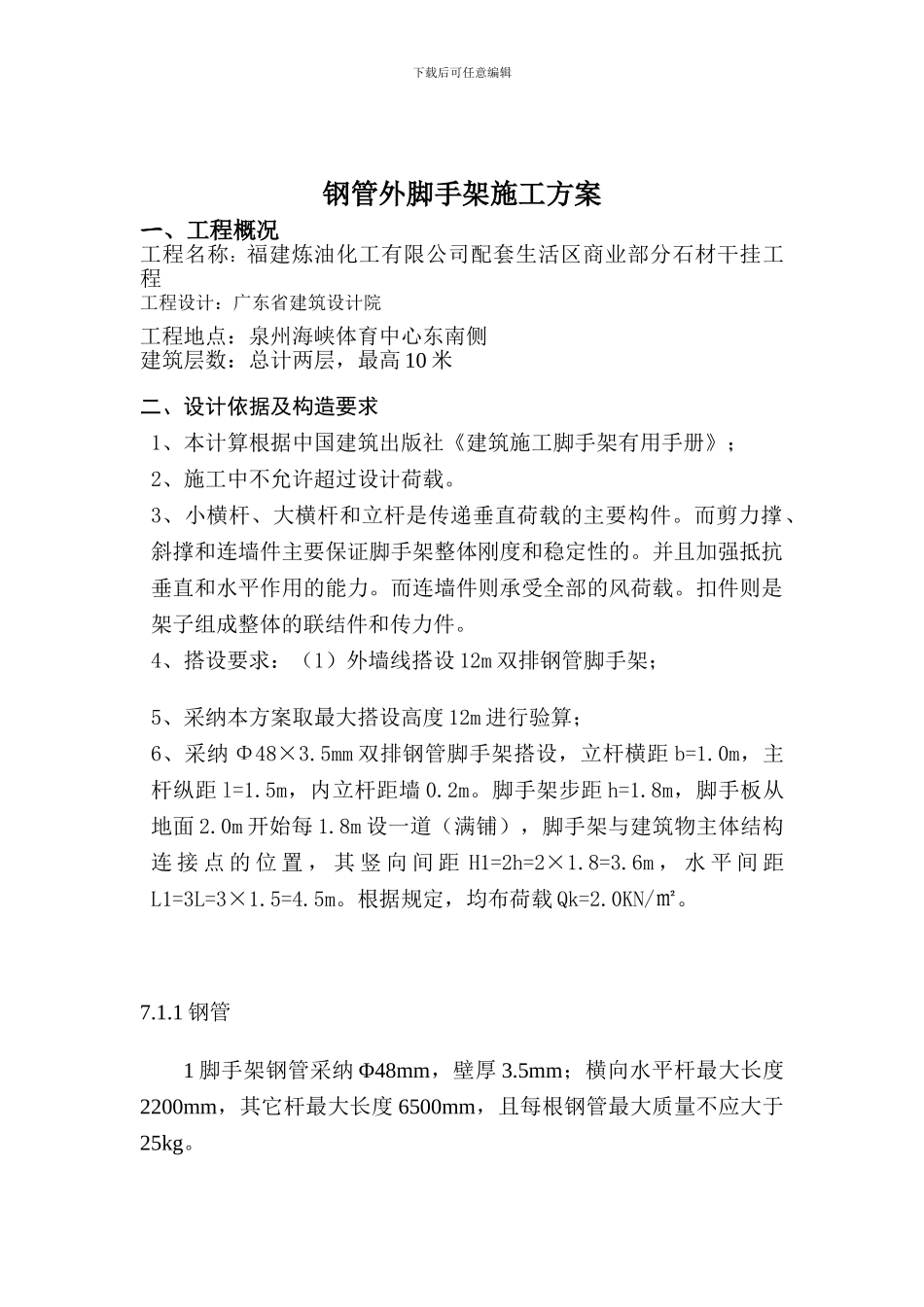

下载后可任意编辑钢管外脚手架施工方案一、工程概况工程名称：福建炼油化工有限公司配套生活区商业部分石材干挂工程工程设计：广东省建筑设计院工程地点：泉州海峡体育中心东南侧建筑层数：总计两层，最高 10 米二、设计依据及构造要求 1、本计算根据中国建筑出版社《建筑施工脚手架有用手册》； 2、施工中不允许超过设计荷载。 3、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。 4、搭设要求：（1）外墙线搭设 12m 双排钢管脚手架； 5、采纳本方案取最大搭设高度 12m 进行验算； 6、采纳 Φ48×3.5mm 双排钢管脚手架搭设，立杆横距 b=1.0m，主杆纵距 l=1.5m，内立杆距墙 0.2m。脚手架步距 h=1.8m，脚手板从地面 2.0m 开始每 1.8m 设一道（满铺），脚手架与建筑物主体结构连 接 点 的 位 置 ， 其 竖 向 间 距 H1=2h=2×1.8=3.6m ， 水 平 间 距L1=3L=3×1.5=4.5m。根据规定，均布荷载 Qk=2.0KN/㎡。 7.1.1 钢管1 脚手架钢管采纳 Φ48mm，壁厚 3.5mm；横向水平杆最大长度2200mm，其它杆最大长度 6500mm，且每根钢管最大质量不应大于25kg。下载后可任意编辑2 钢管尺寸和表面质量应符合下列规定:1)新钢管应有质量合格证、质量检查报告；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管允许偏差见下表：序号项目允许偏差检查工具1焊接钢管尺寸（mm） 外径 48 壁厚 3.5-0.5游标卡尺2钢管两端面切斜偏差1.7塞尺、拐角尺3钢管外表面锈蚀深度≤0.50游标卡尺4各种杆件的端部弯曲 L≤1.5m≤5钢板尺5立杆弯曲 3m
