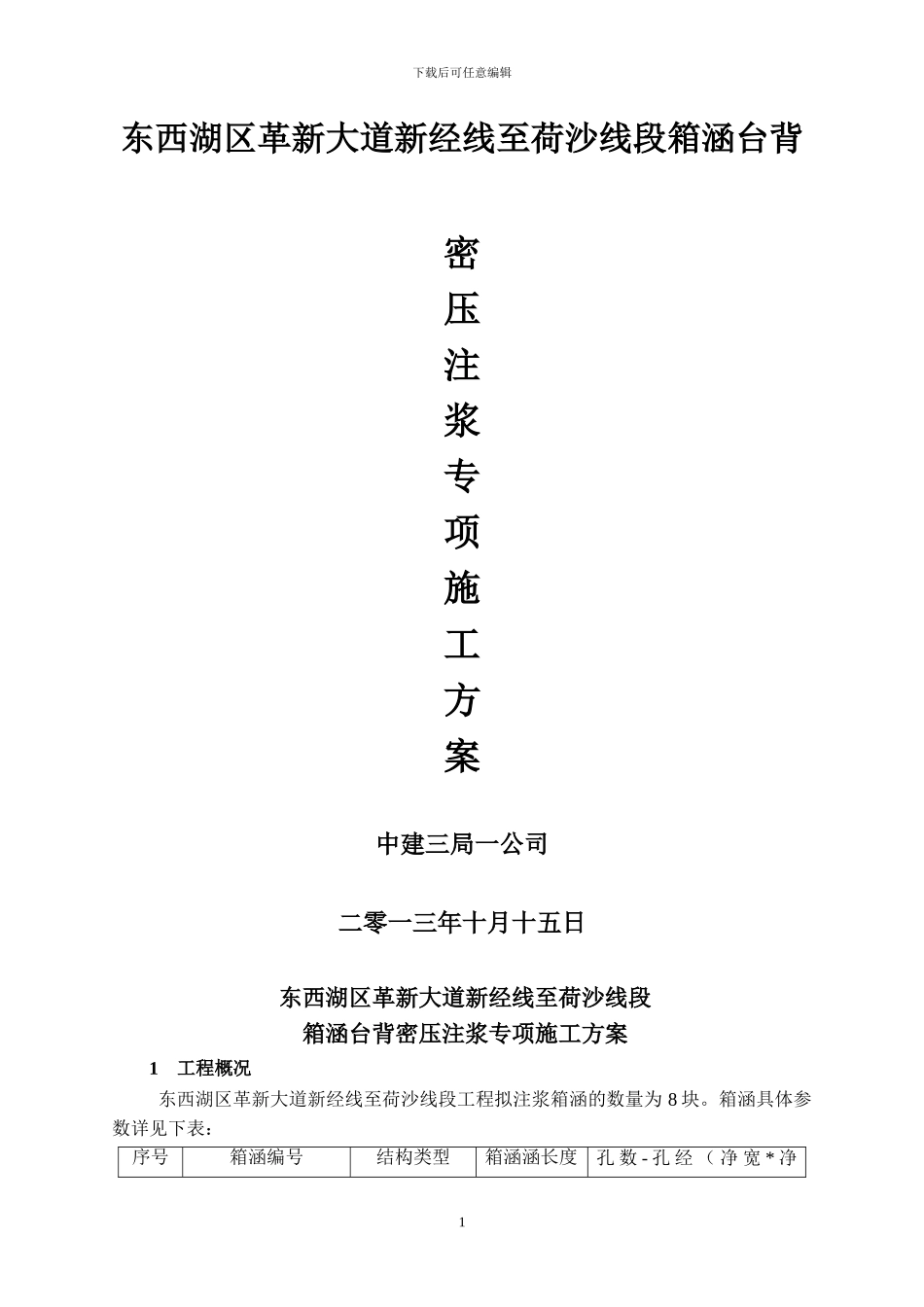

下载后可任意编辑东西湖区革新大道新经线至荷沙线段箱涵台背密压注浆专项施工方案中建三局一公司二零一三年十月十五日 东西湖区革新大道新经线至荷沙线段 箱涵台背密压注浆专项施工方案1工程概况东西湖区革新大道新经线至荷沙线段工程拟注浆箱涵的数量为 8 块。箱涵具体参数详见下表：序号箱涵编号结构类型箱涵涵长度孔 数 - 孔 经 （ 净 宽 * 净1下载后可任意编辑高）1K0+835.0钢筋砼箱涵661-4.5*32K2+552.0钢筋砼箱涵671-4*33K3+401.0钢筋砼箱涵521-4*34K3+609.0钢筋砼箱涵521-2*25K4+450.0钢筋砼箱涵521-2*26K5+115.0钢筋砼箱涵571-4*37K5+923.0钢筋砼箱涵521-4.8*28K7+607.0钢筋砼箱涵522-3.5*2根据建设方提供资料，似注浆的 8 个箱涵四周碎石土埋深均为 4 米左右（箱涵现场地面标高测算）。本工程拟注浆引孔的深度约为 4 到 5 米，注浆管长度约 4.5 米。2 注浆材料选择注浆浆体采纳水泥浆，水泥浆由水泥、水混拌而成。原材料要求如下：(1) 水泥宜选用 32.5 等级水泥，水泥各项性能应符合现行《硅酸盐水泥、普通硅酸盐水泥》（GB175）的规定。 (2) 水宜选用洁净的河水或饮用水。(3) 浆液要求浆液应选择流动性高，具有一定微膨胀剂能力的水泥浆。水灰比为 0.5~1.0，经现场试验确定，并应注意水泥浆液的收缩（推举配比为等级 32.5 水泥：水=1：1），浆液主要技术性能应满足表 1.2 要求。表 1.2 水泥浆液配合比指标性能技术要求水灰比≤0.55流动度（s）≤140粘度(×10-3Pa·s)≤49泌水率(%)≤1.0膨胀率(%)＞0.02%3d 抗压强度（MPa）≥102下载后可任意编辑3 施工工艺(1)布孔、钻孔(1) 注浆花管采纳钢管；管长约4.5米，呈梅花间竹状管壁开注浆孔，(2) 注浆管端部锤扁呈鸭嘴状或尖状须封堵严，以便于穿入级配砂碎石层并不塞堵花管。花管穿入施工宜采纳激振等工艺，管顶路出地面 10cm 左右以便与高压输浆管对接。(3)注浆加固水泥浆采纳优质 32.5 级水泥，制备成流动性好的水泥浆水灰比详见施工方安（应视吃浆和外溢情况适时调整），注浆过程应依施工经验隔孔及间歇注浆，终止注浆以全部级配砂碎石层吃浆饱和为原则。(4) 埋管深度 4 到 5 米。(5) 引孔采纳勘探钻机，引孔深度约 5 米。(6)布孔根据设计图纸提供的参数来制定孔位。(7) 为防止在灌浆过程中发生塌孔现象，在灌浆孔中设置套管，作为导浆管。套管一般用 φ58mm 的钢管制作。在套管上位于板底、基层与底基层、底基层底（无排水垫层时...
