顶管作业专项施工方案-czxVIP免费

顶管作业专项施工方案-czx_第1页
1/24

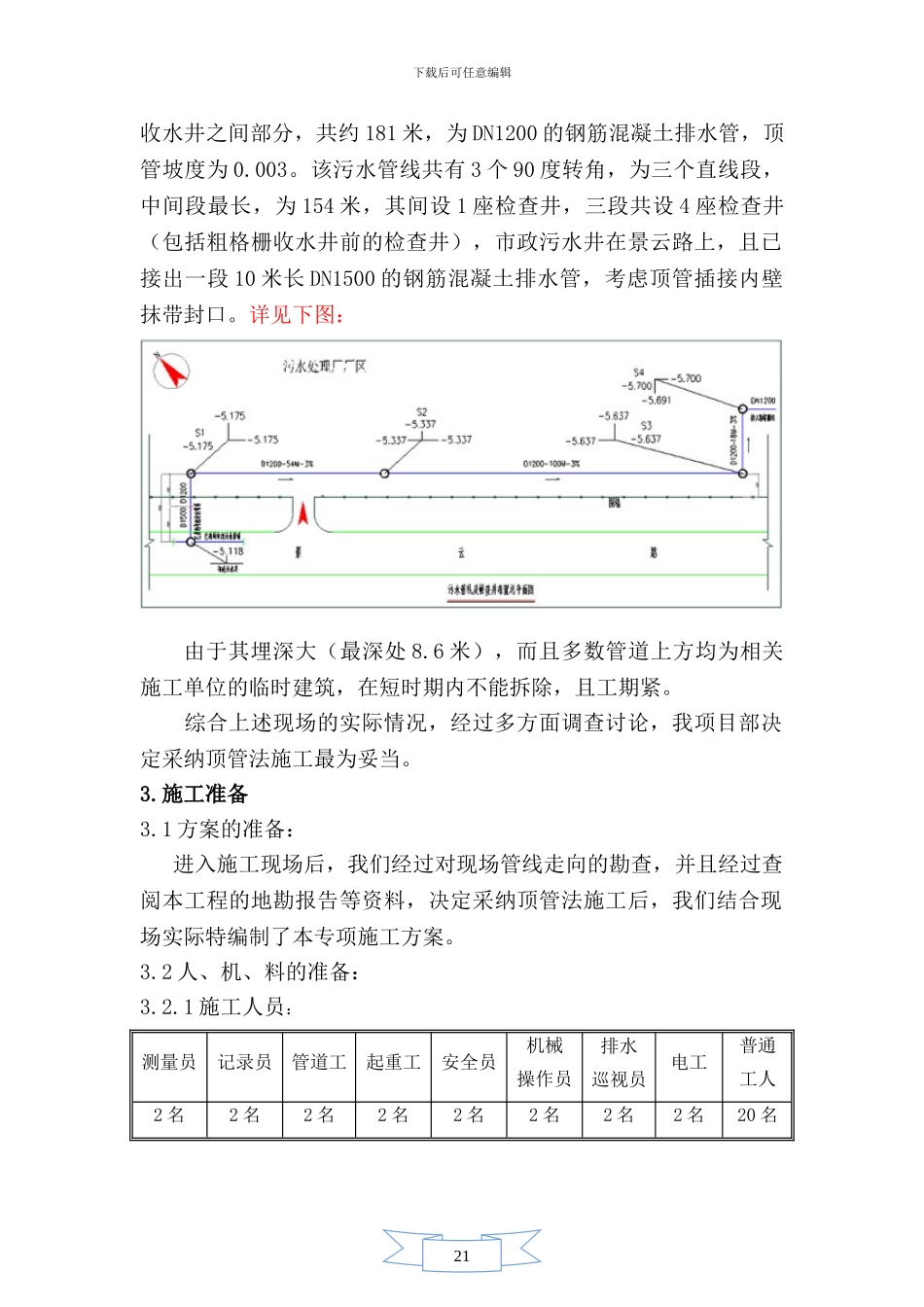

顶管作业专项施工方案-czx_第2页
2/24

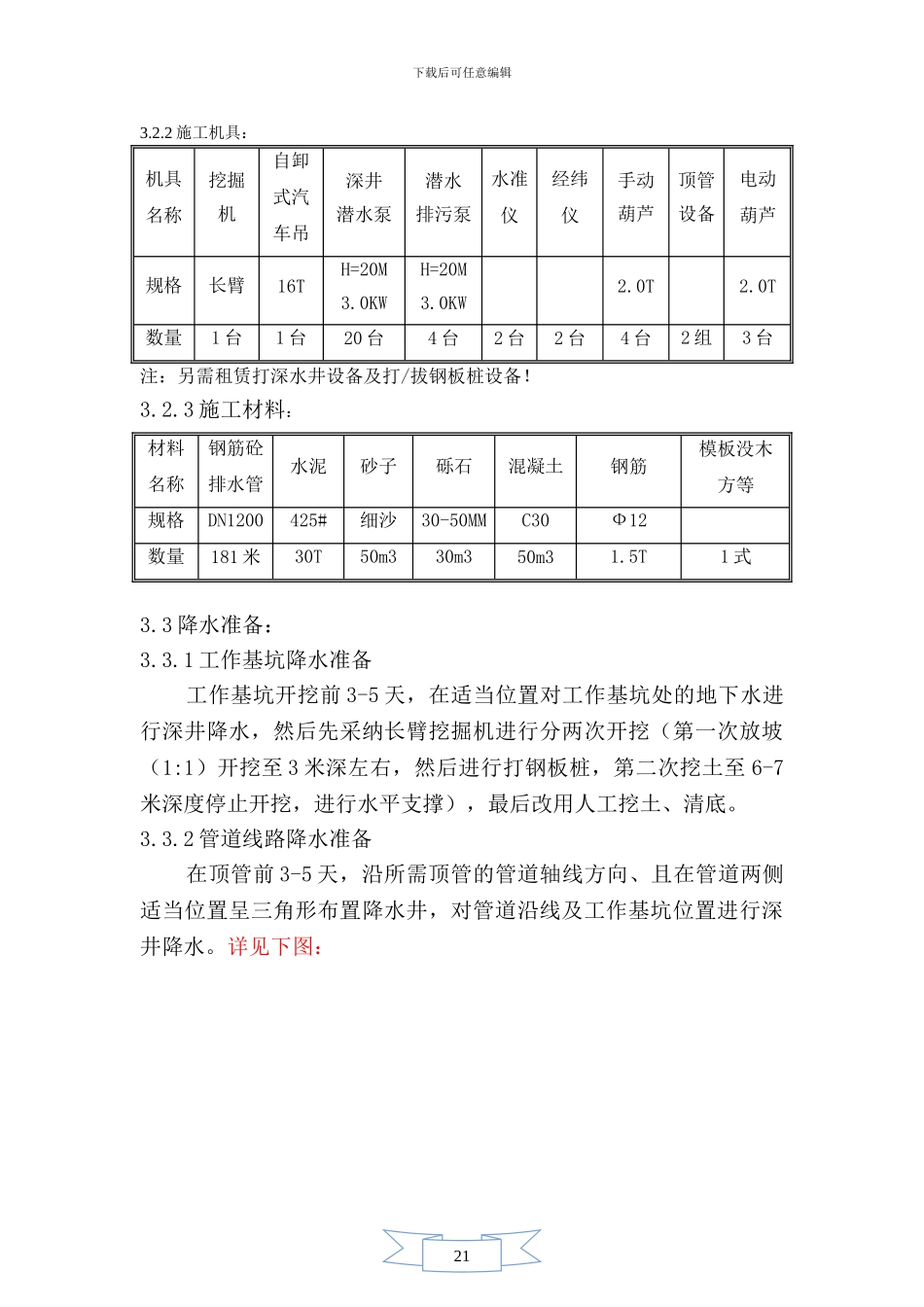

顶管作业专项施工方案-czx_第3页
3/24
21下载后可任意编辑目 录1、工程简介 22、工程特点 23、施工准备 34、施工工艺 45、质量控制措施 146、顶进设备安装 167、防雨施工措施 178、文明施工措施 179、安全施工措施 1810、施工用电安全 1911、机械设备安全 2012、测量放样 201、工程简介 天津北辰日处理 5 万吨污水处理厂项目是由凯发新泉水务(天津)有限公司投资兴建。占地面积约 92 亩,建筑物、构筑物面积共约 16000 平方米,工程位于天津市北辰区科技园区景云路与华丰路交汇处。由中国市政工程华北设计讨论院设计。2、工程特点本工程涉及需要顶进的管道为市政污水总管道至污水厂粗格栅21下载后可任意编辑收水井之间部分,共约 181 米,为 DN1200 的钢筋混凝土排水管,顶管坡度为 0.003。该污水管线共有 3 个 90 度转角,为三个直线段,中间段最长,为 154 米,其间设 1 座检查井,三段共设 4 座检查井(包括粗格栅收水井前的检查井),市政污水井在景云路上,且已接出一段 10 米长 DN1500 的钢筋混凝土排水管,考虑顶管插接内壁抹带封口。详见下图:由于其埋深大(最深处 8.6 米),而且多数管道上方均为相关施工单位的临时建筑,在短时期内不能拆除,且工期紧。综合上述现场的实际情况,经过多方面调查讨论,我项目部决定采纳顶管法施工最为妥当。3.施工准备3.1 方案的准备: 进入施工现场后,我们经过对现场管线走向的勘查,并且经过查阅本工程的地勘报告等资料,决定采纳顶管法施工后,我们结合现场实际特编制了本专项施工方案。3.2 人、机、料的准备:3.2.1 施工人员:测量员记录员管道工起重工安全员机械操作员排水巡视员电工普通工人2 名2 名2 名2 名2 名2 名2 名2 名20 名21下载后可任意编辑3.2.2 施工机具:机具名称挖掘机自卸式汽车吊深井潜水泵潜水排污泵水准仪经纬仪手动葫芦顶管设备电动葫芦规格长臂16TH=20M3.0KWH=20M3.0KW2.0T2.0T数量1 台1 台20 台4 台2 台2 台4 台2 组3 台注:另需租赁打深水井设备及打/拔钢板桩设备!3.2.3 施工材料:材料名称钢筋砼排水管水泥砂子砾石混凝土钢筋模板没木方等规格DN1200425#细沙30-50MMC30Ф12数量181 米30T50m330m350m31.5T1 式3.3 降水准备:3.3.1 工作基坑降水准备 工作基坑开挖前 3-5 天,在适当位置对工作基坑处的地下水进行深井降水,然后先采纳长臂挖掘机进行分两次开挖(第一次放坡(1:1)开挖至 3 米深左右,然后进行打钢板桩,第二次挖土至...
