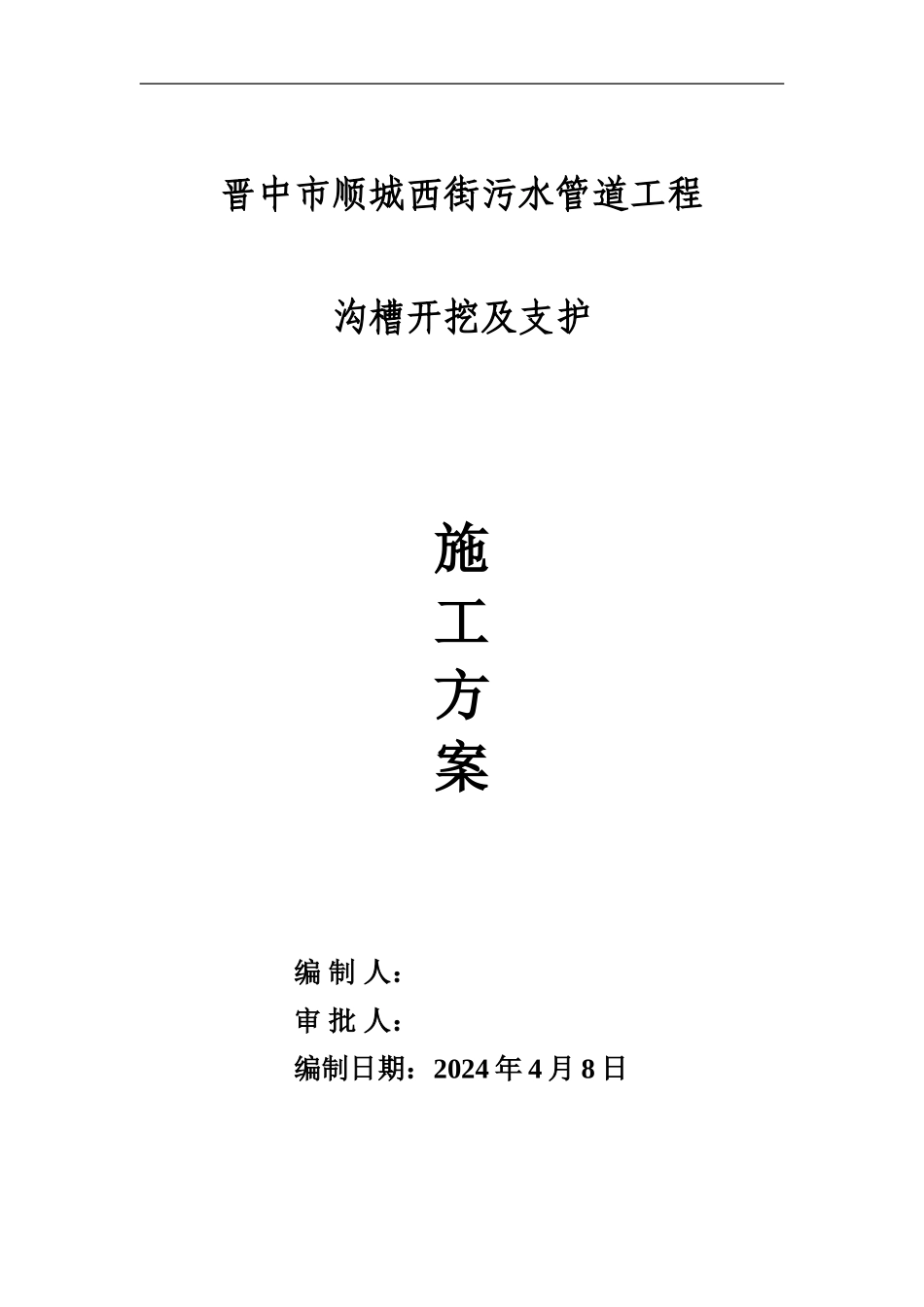

晋中市顺城西街污水管道工程沟槽开挖及支护施工方案编 制 人：审 批 人：编制日期：2024 年 4 月 8 日下载后可任意编辑晋中建设集团设备安装工程有限公司二零一零年四月八日专项施工方案审批表2010 年 4 月 8 日工程名称顺城西街污水管道工程建设单位晋中市安居住宅合作社施工单位晋中建设集团设备安装工程有限公司监理单位晋中正元监理工程有限公司专项方案名称沟槽开挖及支护施工方案专项方案内容专项施工方案内容见专项施工方案详细文件方案编制人白雪洁 李爱忠职务工程师方案执行人刘玉生职务项目经理方案审核人王建伟职务书记监理单位审批意见专业监理工程师总监理工程师审批意见审核意见主管部门备案签收1下载后可任意编辑备案序列号：沟槽开挖施工方案一、工程概况：建设单位：晋中市安居住宅合作社设计单位：晋中市规划讨论设计院监理单位：晋中正元监理工程有限公司施工单位：晋中建设集团设备安装工程有限公司本工程为顺城西街污水管道工程，汇通路顺城西街口至经纬路口。管线全长约 3600m，管道采纳 D700 UPVC 管，D500 UPVC 拖拉管，Φ1250 检查井约 86 座。二、开挖沟槽施工本工程沟槽开挖深度在 3.6～4.5 米之间，该方案根据现场不同深度确定不同的开挖方案，在无障碍施工路段直接放坡大开挖，放坡比为 1：1，确保沟槽施工的安全。在有障碍的施工路段的沟槽采纳先打钢管桩支护再开挖施工，具体管道施工流程：护栏封闭→测量放样→原土降坡→打设钢管桩→临时排水沟→沟槽开挖→沟底铺砂→管道铺设→砂坞膀→窨井砌筑→回填土→拔钢管桩。主要工艺流程图如下 2-1：2下载后可任意编辑工艺流程图 2-11、封闭维护我项目部严格根据投标书要求，对现场施工区域采纳彩钢板封闭维护施工，施工中以 200 米为一段流水作业。2、测量放样、定线以经监理复核无误管道中以线及临时水准点为依据，根据设计图纸放出沟槽中心线，根据槽底宽度适当放坡放出沟槽开挖线及坡脚线。3、原土降坡 为考虑钢管桩使用的稳定性，我项目部计划先将原地面降低50cm，再对沟槽部位打设钢管桩，确保 6 米的钢管桩入土深度超过2.7 米。4、临时排水沟施工中由于地表水比较多，为确保沟槽内作业的安全与施工质量，施工中对钢管桩两侧的原地面进行人工开挖排水明沟，尺寸为3护栏封闭护栏封闭测量放样原土降坡打设钢管桩临时排水沟沟槽开挖沟底铺砂管道敷设砂坞膀窨井砌筑回填土拔钢管桩下载后可任意编辑30*40cm，对地表水进行截流。5、...
