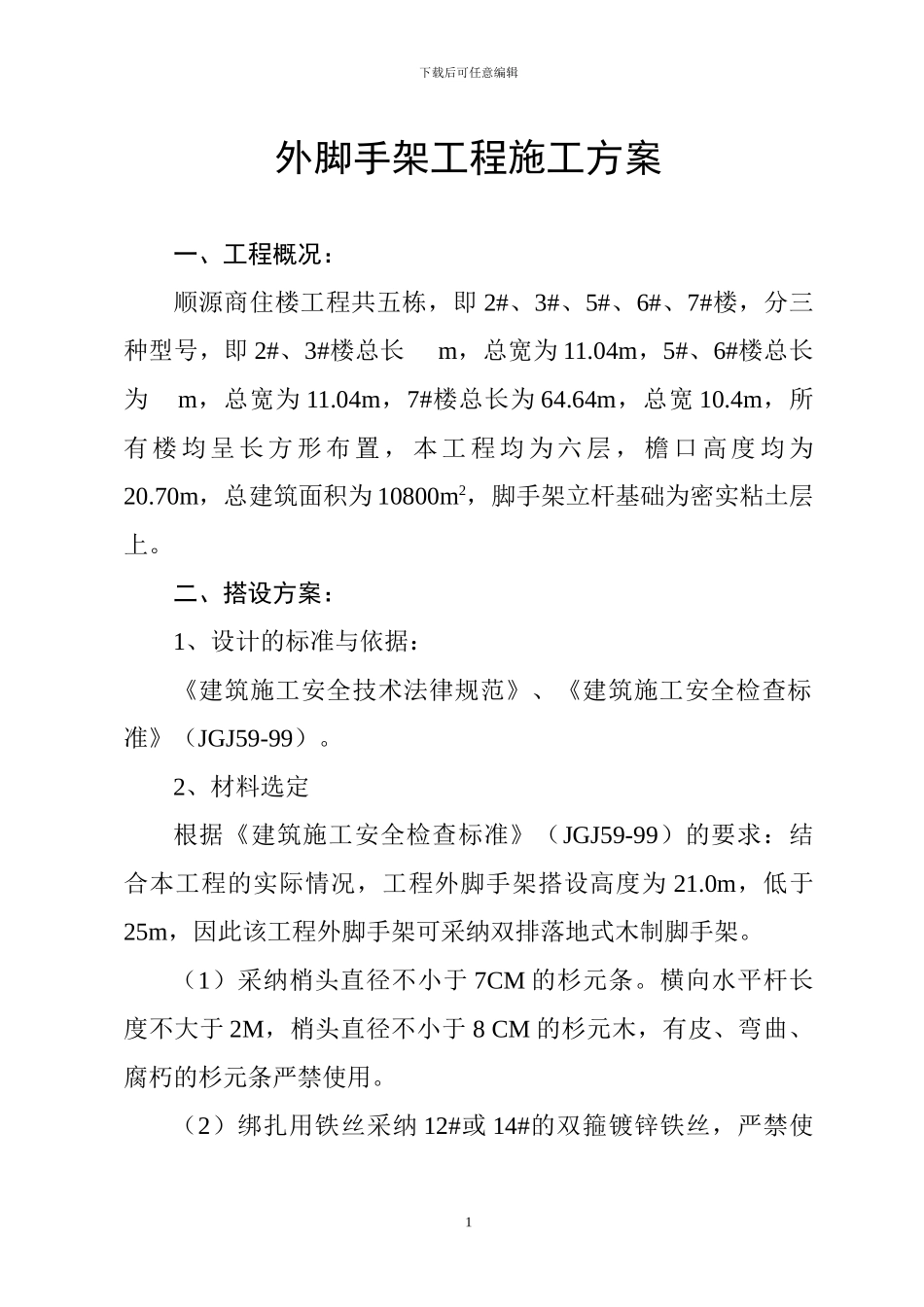

下载后可任意编辑外脚手架工程施工方案一、工程概况：顺源商住楼工程共五栋，即 2#、3#、5#、6#、7#楼，分三种型号，即 2#、3#楼总长 m，总宽为 11.04m，5#、6#楼总长为 m，总宽为 11.04m，7#楼总长为 64.64m，总宽 10.4m，所有 楼 均 呈 长 方 形 布 置 ， 本 工 程 均 为 六 层 ， 檐 口 高 度 均 为20.70m，总建筑面积为 10800m2，脚手架立杆基础为密实粘土层上。二、搭设方案：1、设计的标准与依据：《建筑施工安全技术法律规范》、《建筑施工安全检查标准》（JGJ59-99）。2、材料选定根据《建筑施工安全检查标准》（JGJ59-99）的要求：结合本工程的实际情况，工程外脚手架搭设高度为 21.0m，低于25m，因此该工程外脚手架可采纳双排落地式木制脚手架。（1）采纳梢头直径不小于 7CM 的杉元条。横向水平杆长度不大于 2M，梢头直径不小于 8 CM 的杉元木，有皮、弯曲、腐朽的杉元条严禁使用。（2）绑扎用铁丝采纳 12#或 14#的双箍镀锌铁丝，严禁使1下载后可任意编辑用马钉固定大小横杆和接立杆。（3）脚手架板采纳竹串片脚手架。（4）经检验合格的材质应按品种、规格分类堆放整齐、平稳，堆放场地不得有积水，以免腐朽材质。2、搭设尺寸（以 7#楼为准）搭 设 要 求 ： 双 排 搭 设 。 纵 向 长 度 为 64.64m ， 纵 距 为1.4m，46 跨。横向长度为 11.04m，8 跨。总高度为 21m，步距为 1.4m ， 15 步，要求立杆顶端宜高檐口上皮 1.5m ，横距1.2m。 全封闭安全立网（1.8×6m）封闭防护。3、施工：脚手架搭设的工艺流程为：场地平整→检查准备材料配备→定位挖立杆基础设置垫块→纵向扫地杆→立杆→纵向水平杆→横向水平杆→剪刀撑→连墙杆→脚手板→防护拦杆、踢脚板→安全网。（1）项目经理应按有关要求向操作人员和使用人员进行技术交底。（2）清除搭设场地杂物，平整搭设场地，使排水畅通，当脚手架基础下有设备基础、管沟时，在脚手架使用过程不应开挖，否则必须实行加固措施。脚手架基础必须夯实、平整，用C20 细石混凝土浇注 80～100mm 厚、200mm 宽。脚手架底座底面标高宜低于自然地坪 500mm （立杆埋深为 500mm）。脚手架2下载后可任意编辑基础经验收合格后，应按要求放线定位。（3）脚手架必须配合施工进度搭设，一次搭设高度不能超过相邻连墙件以上二步。（4）立杆搭设应符合下列规定：纵距（1.4m）。立杆底部设置底垫且埋深不小于 500mm，纵向扫地杆采纳...
