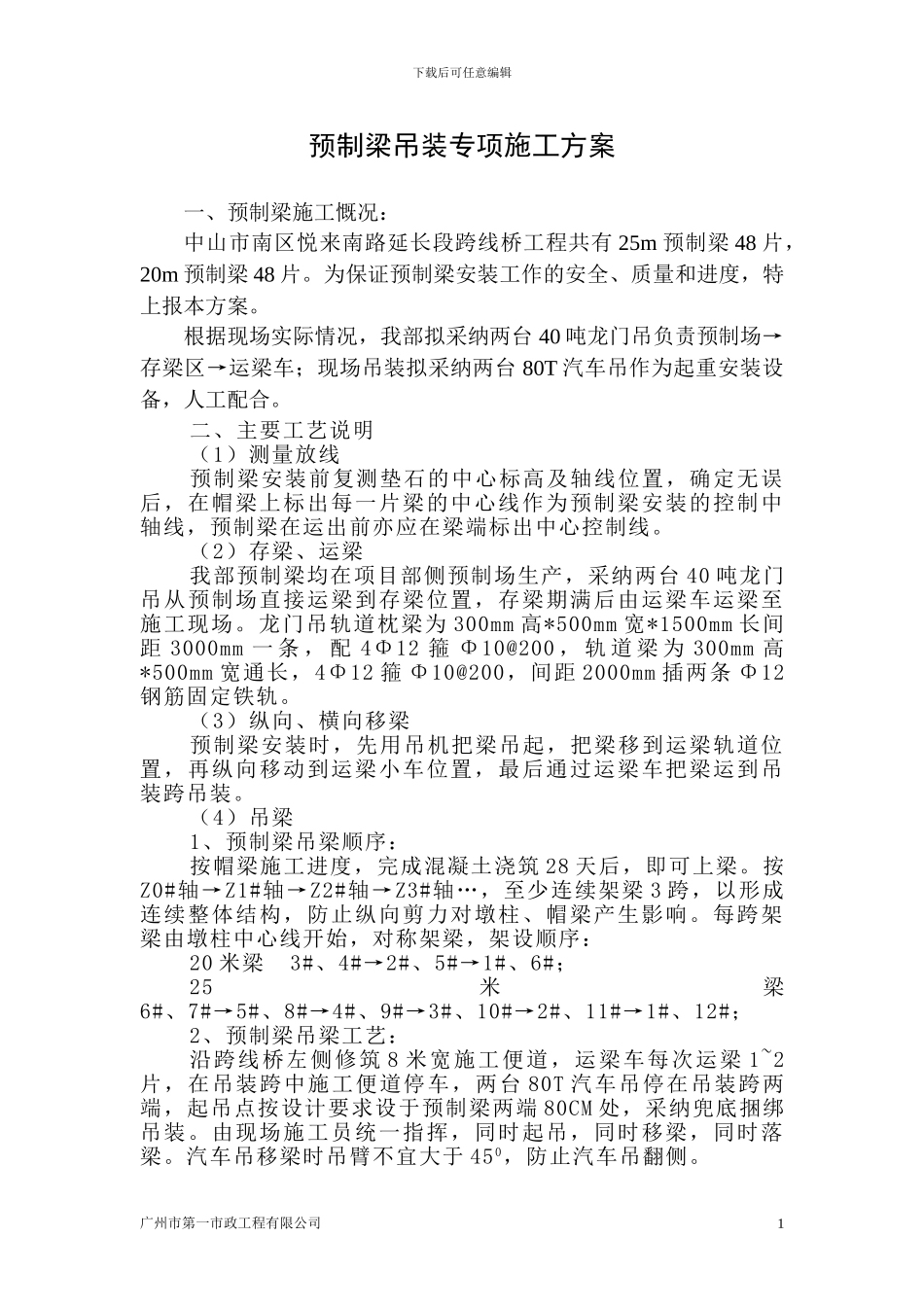

下载后可任意编辑预制梁吊装专项施工方案一、预制梁施工慨况：中山市南区悦来南路延长段跨线桥工程共有 25m 预制梁 48 片，20m 预制梁 48 片。为保证预制梁安装工作的安全、质量和进度，特上报本方案。根据现场实际情况，我部拟采纳两台 40 吨龙门吊负责预制场→存梁区→运梁车；现场吊装拟采纳两台 80T 汽车吊作为起重安装设备，人工配合。二、主要工艺说明（1）测量放线预制梁安装前复测垫石的中心标高及轴线位置，确定无误后，在帽梁上标出每一片梁的中心线作为预制梁安装的控制中轴线，预制梁在运出前亦应在梁端标出中心控制线。（2）存梁、运梁我部预制梁均在项目部侧预制场生产，采纳两台 40 吨龙门吊从预制场直接运梁到存梁位置，存梁期满后由运梁车运梁至施工现场。龙门吊轨道枕梁为 300mm 高*500mm 宽*1500mm 长间距 3000mm 一 条 ， 配 4Φ12 箍 Φ10@200 ， 轨 道 梁 为 300mm 高*500mm 宽通长，4Φ12 箍 Φ10@200，间距 2000mm 插两条 Φ12钢筋固定铁轨。（3）纵向、横向移梁预制梁安装时，先用吊机把梁吊起，把梁移到运梁轨道位置，再纵向移动到运梁小车位置，最后通过运梁车把梁运到吊装跨吊装。（4）吊梁1、预制梁吊梁顺序：按帽梁施工进度，完成混凝土浇筑 28 天后，即可上梁。按Z0#轴→Z1#轴→Z2#轴→Z3#轴…，至少连续架梁 3 跨，以形成连续整体结构，防止纵向剪力对墩柱、帽梁产生影响。每跨架梁由墩柱中心线开始，对称架梁，架设顺序：20 米梁 3#、4#→2#、5#→1#、6#；25米梁 6#、7#→5#、8#→4#、9#→3#、10#→2#、11#→1#、12#；2、预制梁吊梁工艺：沿跨线桥左侧修筑 8 米宽施工便道，运梁车每次运梁 1~2片，在吊装跨中施工便道停车，两台 80T 汽车吊停在吊装跨两端，起吊点按设计要求设于预制梁两端 80CM 处，采纳兜底捆绑吊装。由现场施工员统一指挥，同时起吊，同时移梁，同时落梁。汽车吊移梁时吊臂不宜大于 450，防止汽车吊翻侧。广州市第一市政工程有限公司1下载后可任意编辑（5）安装注意事项① 架设预制梁前，各墩跨应进行复测、墩顶和支承垫石抄平，安装橡胶支座。并检测支座的稳定性及位置、标高示范符合设计要求。② 梁体安装时，注意梁中线的准确性及腹板的垂直，同时伸缩缝和梁与梁横隔板间对齐。③ 梁体预留翼板湿接头砼现浇前必须先行凿毛，洗刷洁净，钢筋要刷锈，调直，以保证新老砼结合。三、吊装安全注意要点：1、先制定安装方案，作业人员进行...
