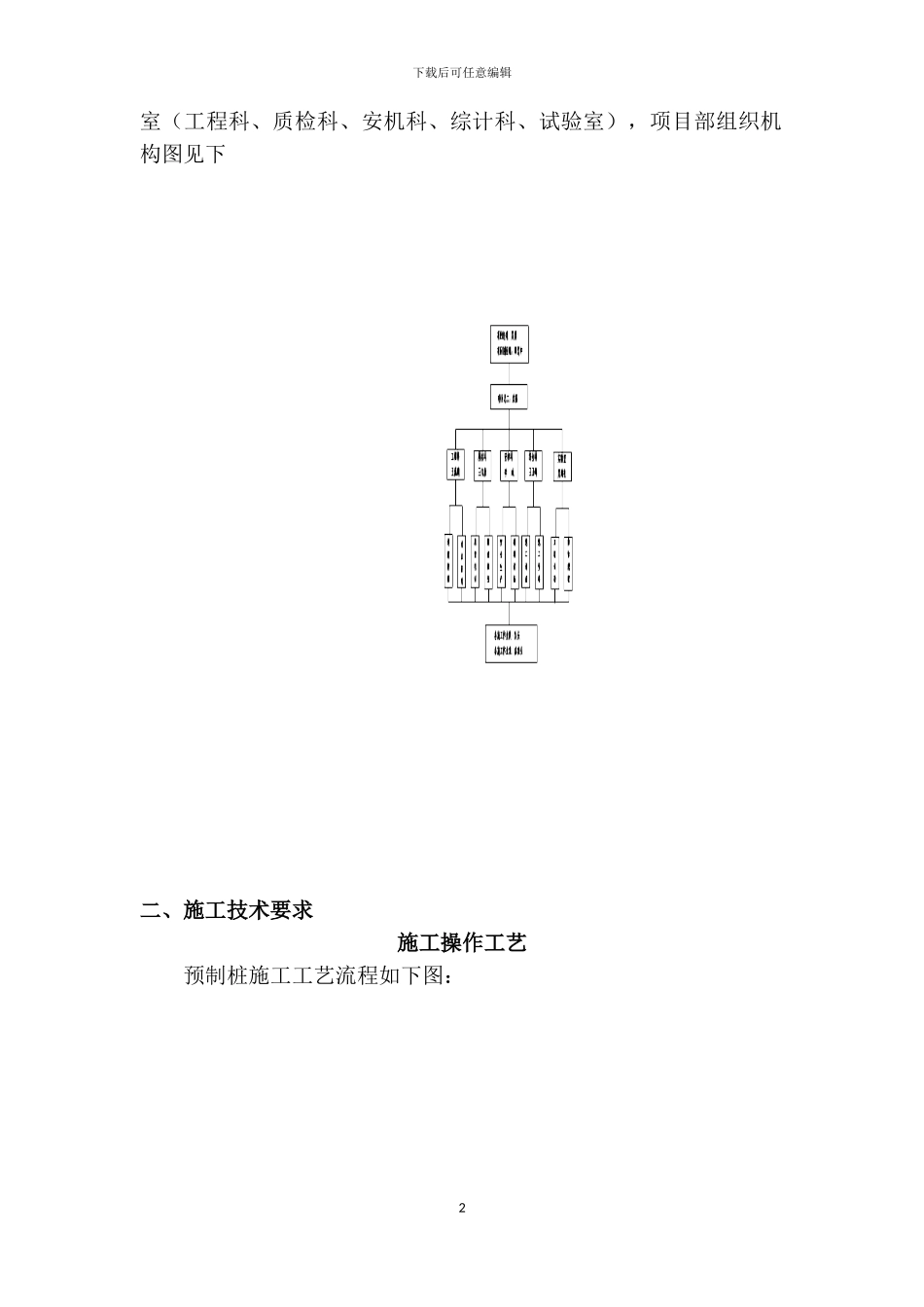

下载后可任意编辑吴江市盛泽镇南三环路（梅堰路~规划盛港路）新建工程 管桩施工方案吴江市明港道桥工程有限公司盛泽镇南三环路项目经理部2012-11-28吴江市盛泽镇南三环路（梅堰路~规划盛港路）新建工程管桩施工方案根据设计图纸，对运河东侧桥头及运河西侧桥头地基采纳管桩处理。一、施工项目组织机构项目经理部管理全工程施工生产任务。项目经理部设置四科一1下载后可任意编辑室（工程科、质检科、安机科、综计科、试验室），项目部组织机构图见下二、施工技术要求施工操作工艺预制桩施工工艺流程如下图：2下载后可任意编辑预应力管桩实施前地表先进行清表处理，清表厚度 30cm，路槽碾压密实，压实度（重型）≥90%；若地面潮湿，碾压难达到要求时，应向下翻松 25cm 掺 5%石灰并碾压，压实度（重型）≥90%。若原地面为河塘段，先清淤回填至原地面再打桩。管桩桩位的中心间距处理段间距 2.5m，过渡段间距 3.0m。PTC 管桩的具体材料控制要求：桩径 400mm；壁厚 65mm；桩体混凝土等级 C60；预应力主筋 7φ7.1；现浇桩帽混凝土等级 C30；单桩结构强度竖向承载力设计值 1090KN；抗裂弯矩 37KN/m；极限弯矩 45KN/m；处理段复合地基承载力≥140KPa过渡段复合地基承载力≥110KPa；桥头基础采纳 PTC-400(65)A-C60 桩预应力管桩施工采纳静压方式施工，根据设计桩长进行配桩，采纳焊接法接桩，要求相邻接头错开 1m 以上。预应力管桩顶低于清表线 25cm，在桩顶地表开 30cm 深的槽现浇混凝土桩帽，采纳 C30 混凝土浇筑，桩帽通过桩塞混凝土与管桩连接，桩身嵌入桩帽 5cm。预应力管桩桩帽施工完成后，在桩帽顶铺设一层钢塑格栅，再摊铺 40cm 厚碎石，于碎石上再铺设一层钢塑格栅。碎石垫层及钢塑3下载后可任意编辑格栅摊铺范围=打桩路段（处理+过渡段）长度+10m（向路段方向延伸）。铺设格栅时纵横向搭接应≥50cm，并且上下层接缝应交替错开，错开长度应大于 0.5m，钢塑格栅的经、纬方向抗拉强度≥80KN/m，延伸率≤3%，节点极限剥离力≥200N。基底碎石应满足《公路路面基层施工技术法律规范》（JTJ034-2000）表 6.2.4 中 2 号级配的规定，压碎值不大于 26%。管桩处理范围及桩长一览表：序号处理区域处理段桩号范围处理段长度(m)桩长(m)过渡段桩号范围过渡段长度 m桩长(m)1运河西侧桥头K0+022.10～K0+067.0844.98222运河东侧桥头K0+804.92～K0+844.924022K0+844.92～K0+864.922018三、施工控制1、测量放线：①、在打桩施工区域...
