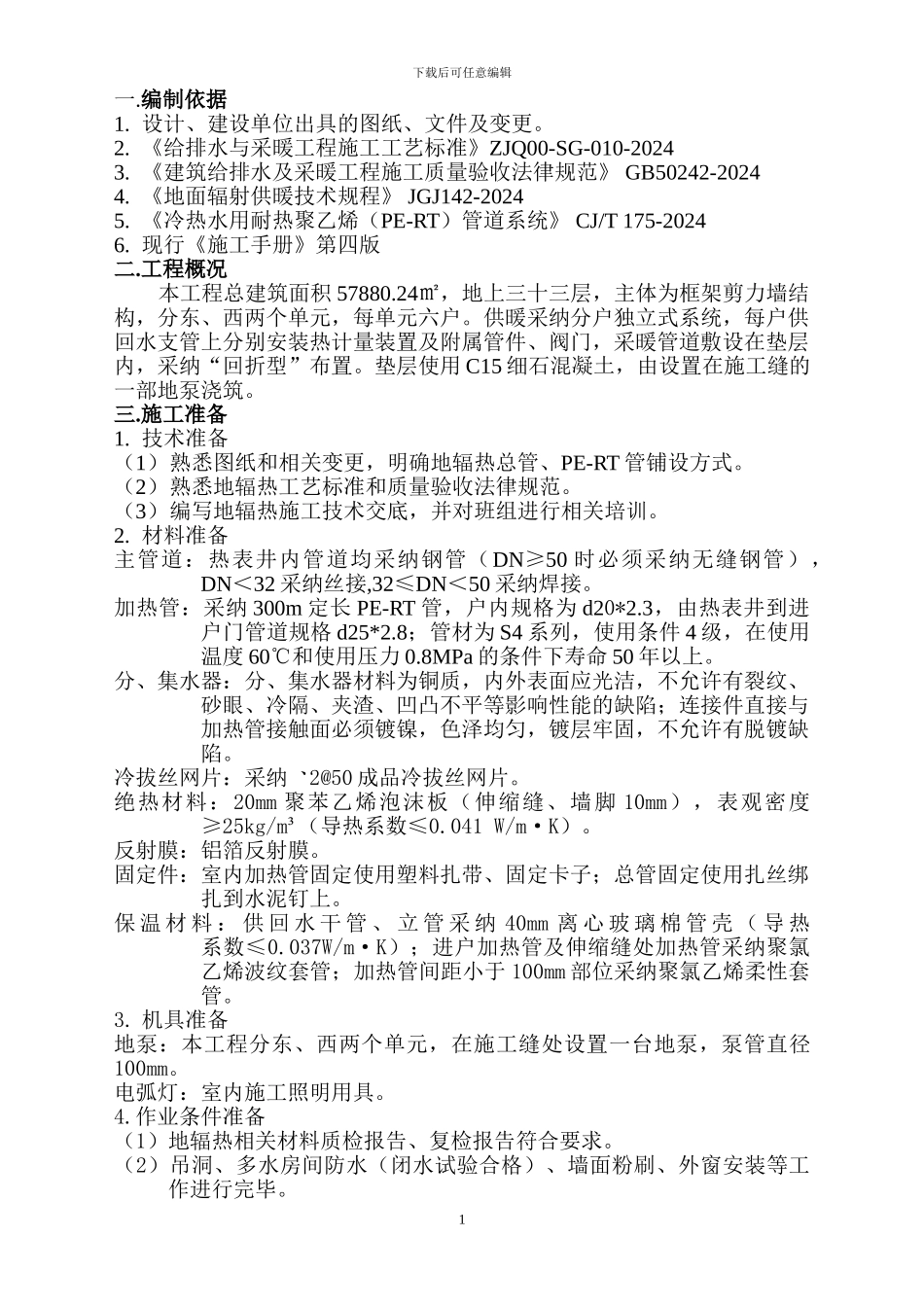

下载后可任意编辑一.编制依据1. 设计、建设单位出具的图纸、文件及变更。2. 《给排水与采暖工程施工工艺标准》ZJQ00-SG-010-20243. 《建筑给排水及采暖工程施工质量验收法律规范》 GB50242-20244. 《地面辐射供暖技术规程》 JGJ142-20245. 《冷热水用耐热聚乙烯（PE-RT）管道系统》 CJ/T 175-20246. 现行《施工手册》第四版二.工程概况本工程总建筑面积 57880.24㎡，地上三十三层，主体为框架剪力墙结构，分东、西两个单元，每单元六户。供暖采纳分户独立式系统，每户供回水支管上分别安装热计量装置及附属管件、阀门，采暖管道敷设在垫层内，采纳“回折型”布置。垫层使用 C15 细石混凝土，由设置在施工缝的一部地泵浇筑。三.施工准备1. 技术准备（1）熟悉图纸和相关变更，明确地辐热总管、PE-RT 管铺设方式。（2）熟悉地辐热工艺标准和质量验收法律规范。（3）编写地辐热施工技术交底，并对班组进行相关培训。2. 材料准备主管道：热表井内管道均采纳钢管（DN≥50 时必须采纳无缝钢管），DN＜32 采纳丝接,32≤DN＜50 采纳焊接。加热管：采纳 300m 定长 PE-RT 管，户内规格为 d20*2.3，由热表井到进户门管道规格 d25*2.8；管材为 S4 系列，使用条件 4 级，在使用温度 60℃和使用压力 0.8MPa 的条件下寿命 50 年以上。 分、集水器：分、集水器材料为铜质，内外表面应光洁，不允许有裂纹、砂眼、冷隔、夹渣、凹凸不平等影响性能的缺陷；连接件直接与加热管接触面必须镀镍，色泽均匀，镀层牢固，不允许有脱镀缺陷。冷拔丝网片：采纳2@50 成品冷拔丝网片。绝热材料：20mm 聚苯乙烯泡沫板（伸缩缝、墙脚 10mm），表观密度≥25kg/m³（导热系数≤0.041 W/m·K）。反射膜：铝箔反射膜。固定件：室内加热管固定使用塑料扎带、固定卡子；总管固定使用扎丝绑扎到水泥钉上。保 温 材 料 ： 供 回 水 干 管 、 立 管 采 纳 40mm 离 心 玻 璃 棉 管 壳 （ 导 热 系数≤0.037W/m·K）；进户加热管及伸缩缝处加热管采纳聚氯乙烯波纹套管；加热管间距小于 100mm 部位采纳聚氯乙烯柔性套管。3. 机具准备地泵：本工程分东、西两个单元，在施工缝处设置一台地泵，泵管直径100mm。电弧灯：室内施工照明用具。4.作业条件准备（1）地辐热相关材料质检报告、复检报告符合要求。（2）吊洞、多水房间防水（闭水试验合格）、墙面粉刷、外窗安装等工作进行完毕。1下载后可任意编辑（3）冷热水支管铺设...
