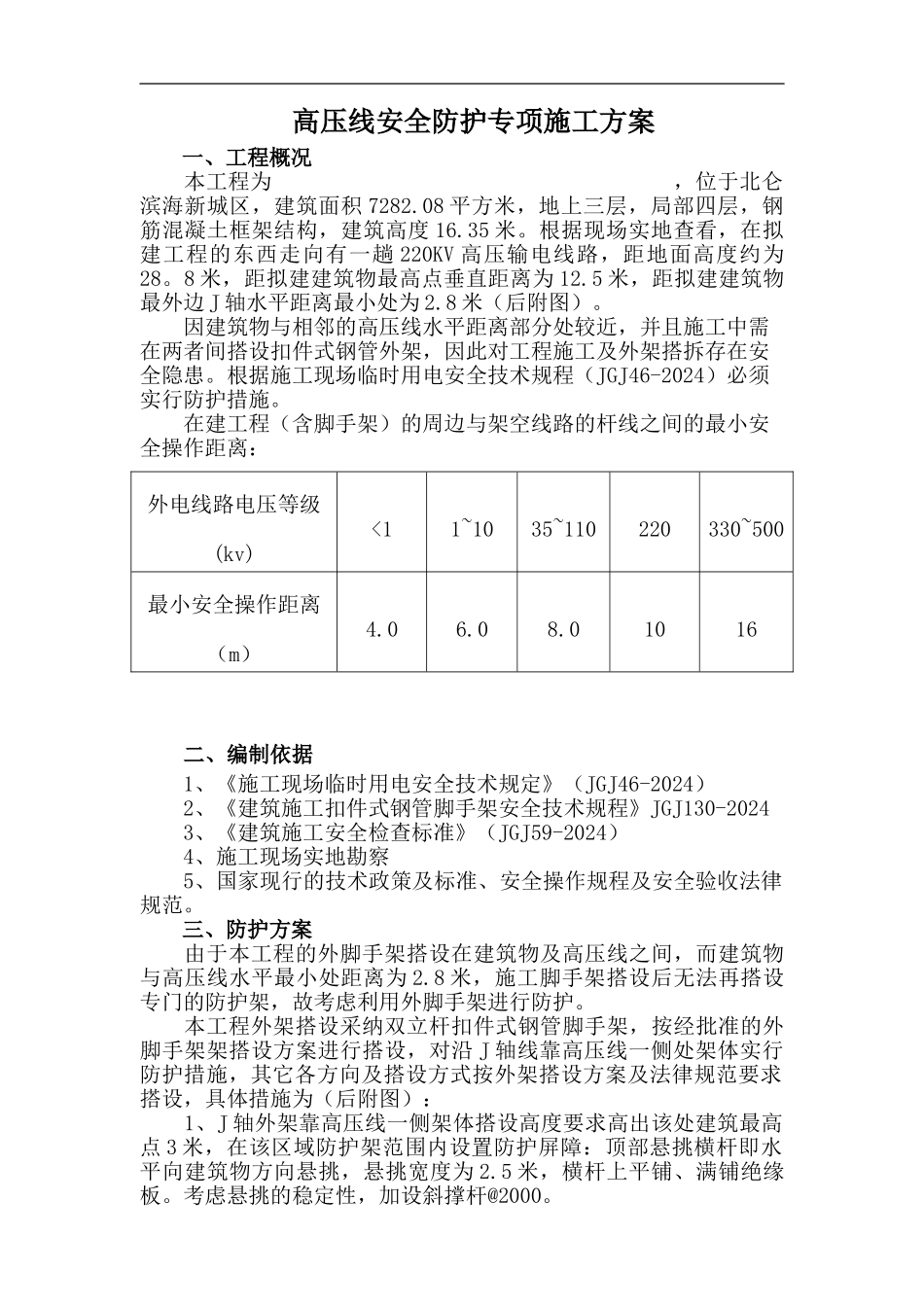

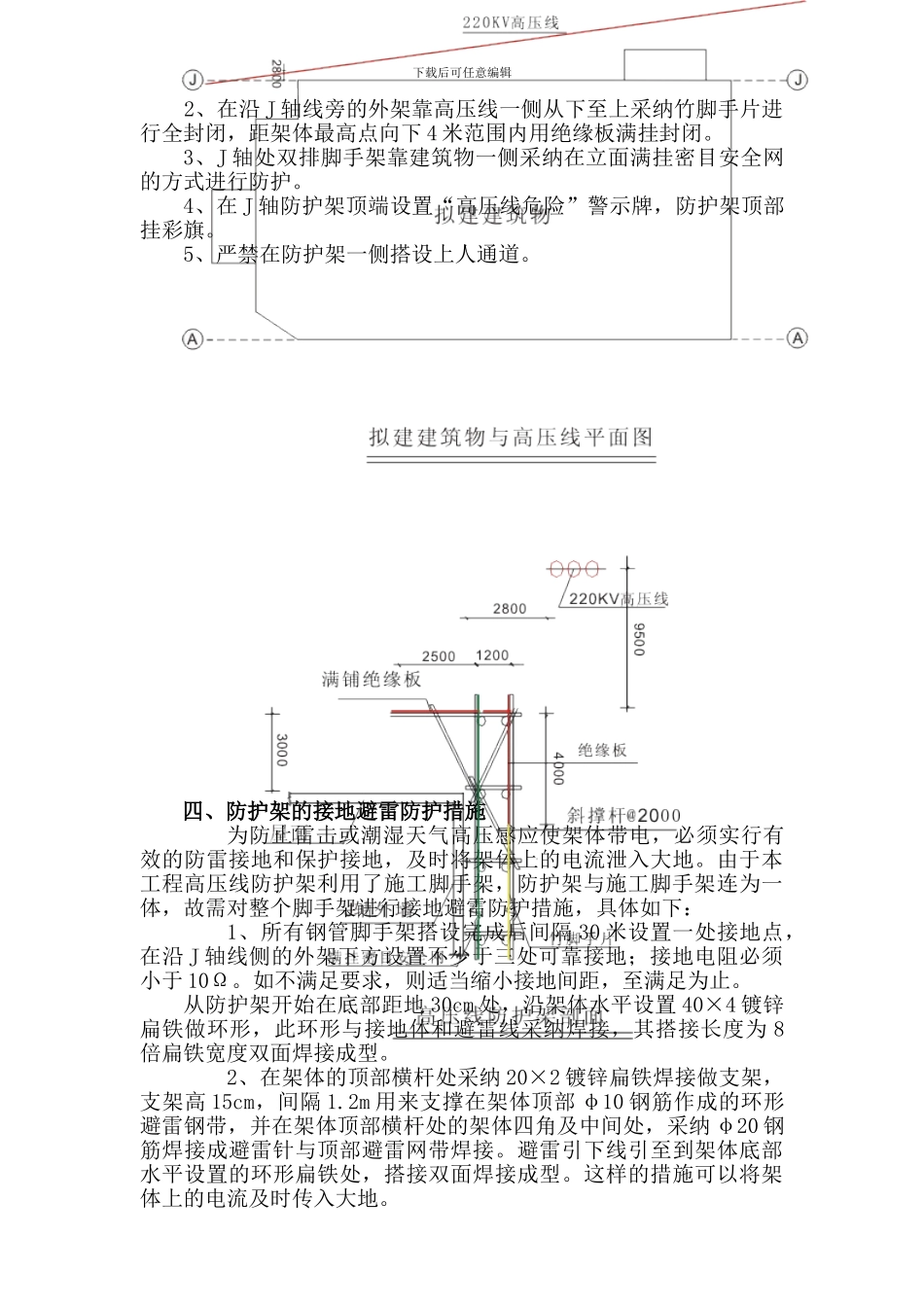

高压线安全防护专项施工方案一、工程概况本工程为 ，位于北仑滨海新城区，建筑面积 7282.08 平方米，地上三层，局部四层，钢筋混凝土框架结构，建筑高度 16.35 米。根据现场实地查看，在拟建工程的东西走向有一趟 220KV 高压输电线路，距地面高度约为28。8 米，距拟建建筑物最高点垂直距离为 12.5 米，距拟建建筑物最外边 J 轴水平距离最小处为 2.8 米（后附图）。因建筑物与相邻的高压线水平距离部分处较近，并且施工中需在两者间搭设扣件式钢管外架，因此对工程施工及外架搭拆存在安全隐患。根据施工现场临时用电安全技术规程（JGJ46-2024）必须实行防护措施。在建工程（含脚手架）的周边与架空线路的杆线之间的最小安全操作距离：二、编制依据1、《施工现场临时用电安全技术规定》（JGJ46-2024）2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-20243、《建筑施工安全检查标准》（JGJ59-2024）4、施工现场实地勘察5、国家现行的技术政策及标准、安全操作规程及安全验收法律规范。三、防护方案由于本工程的外脚手架搭设在建筑物及高压线之间，而建筑物与高压线水平最小处距离为 2.8 米，施工脚手架搭设后无法再搭设专门的防护架，故考虑利用外脚手架进行防护。本工程外架搭设采纳双立杆扣件式钢管脚手架，按经批准的外脚手架架搭设方案进行搭设，对沿 J 轴线靠高压线一侧处架体实行防护措施，其它各方向及搭设方式按外架搭设方案及法律规范要求搭设，具体措施为（后附图）：1、J 轴外架靠高压线一侧架体搭设高度要求高出该处建筑最高点 3 米，在该区域防护架范围内设置防护屏障：顶部悬挑横杆即水平向建筑物方向悬挑，悬挑宽度为 2.5 米，横杆上平铺、满铺绝缘板。考虑悬挑的稳定性，加设斜撑杆@2000。外电线路电压等级(kv)<11~1035~110220330~500最小安全操作距离（m）4.06.08.01016下载后可任意编辑2、在沿 J 轴线旁的外架靠高压线一侧从下至上采纳竹脚手片进行全封闭，距架体最高点向下 4 米范围内用绝缘板满挂封闭。3、J 轴处双排脚手架靠建筑物一侧采纳在立面满挂密目安全网的方式进行防护。4、在 J 轴防护架顶端设置“高压线危险”警示牌，防护架顶部挂彩旗。5、严禁在防护架一侧搭设上人通道。四、防护架的接地避雷防护措施 为防止雷击或潮湿天气高压感应使架体带电，必须实行有效的防雷接地和保护接地，及时将架体上的电流泄入大地。由于本工程高压线防护架利用了施工脚手架，防护架与施工脚手架连为...
