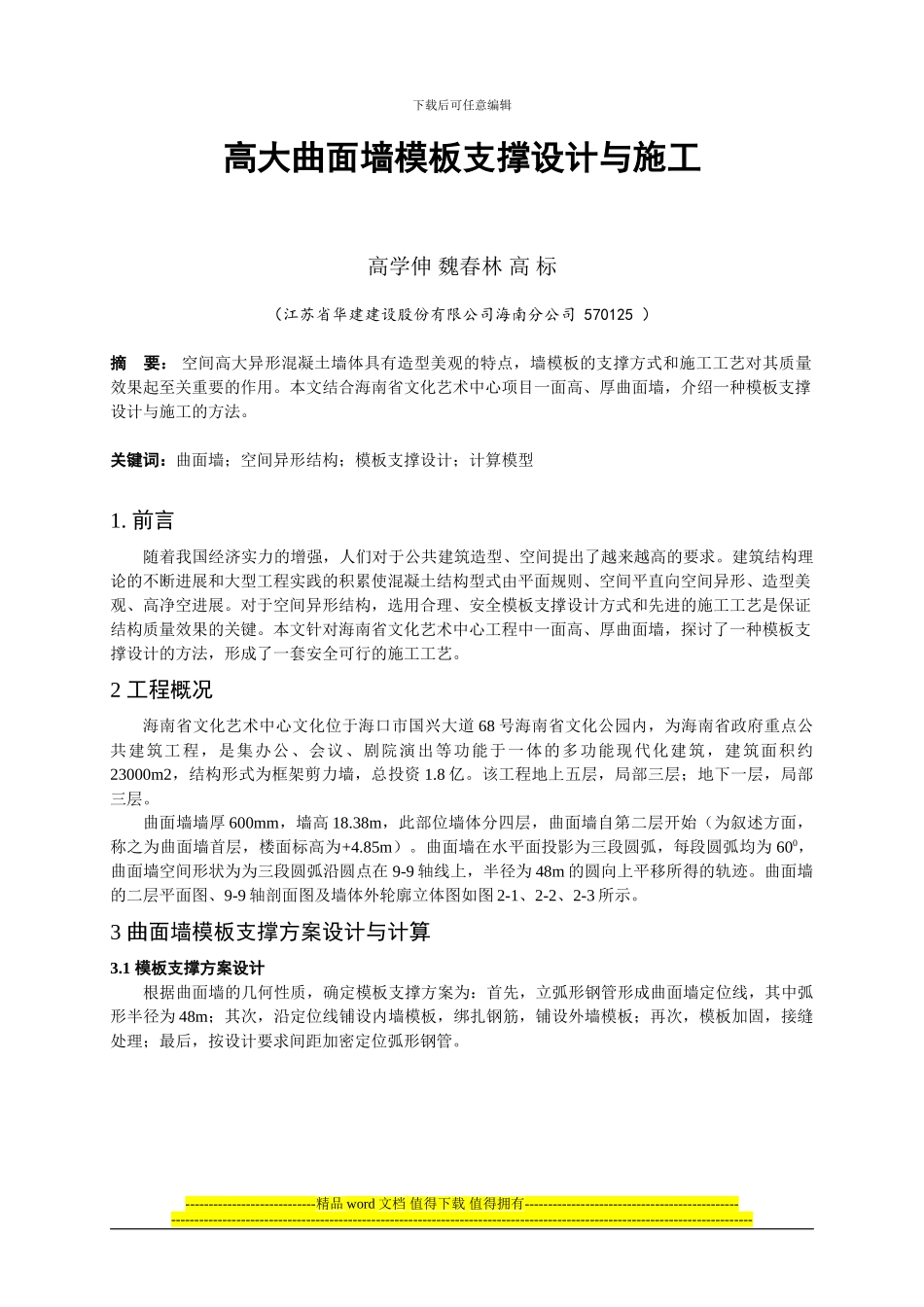

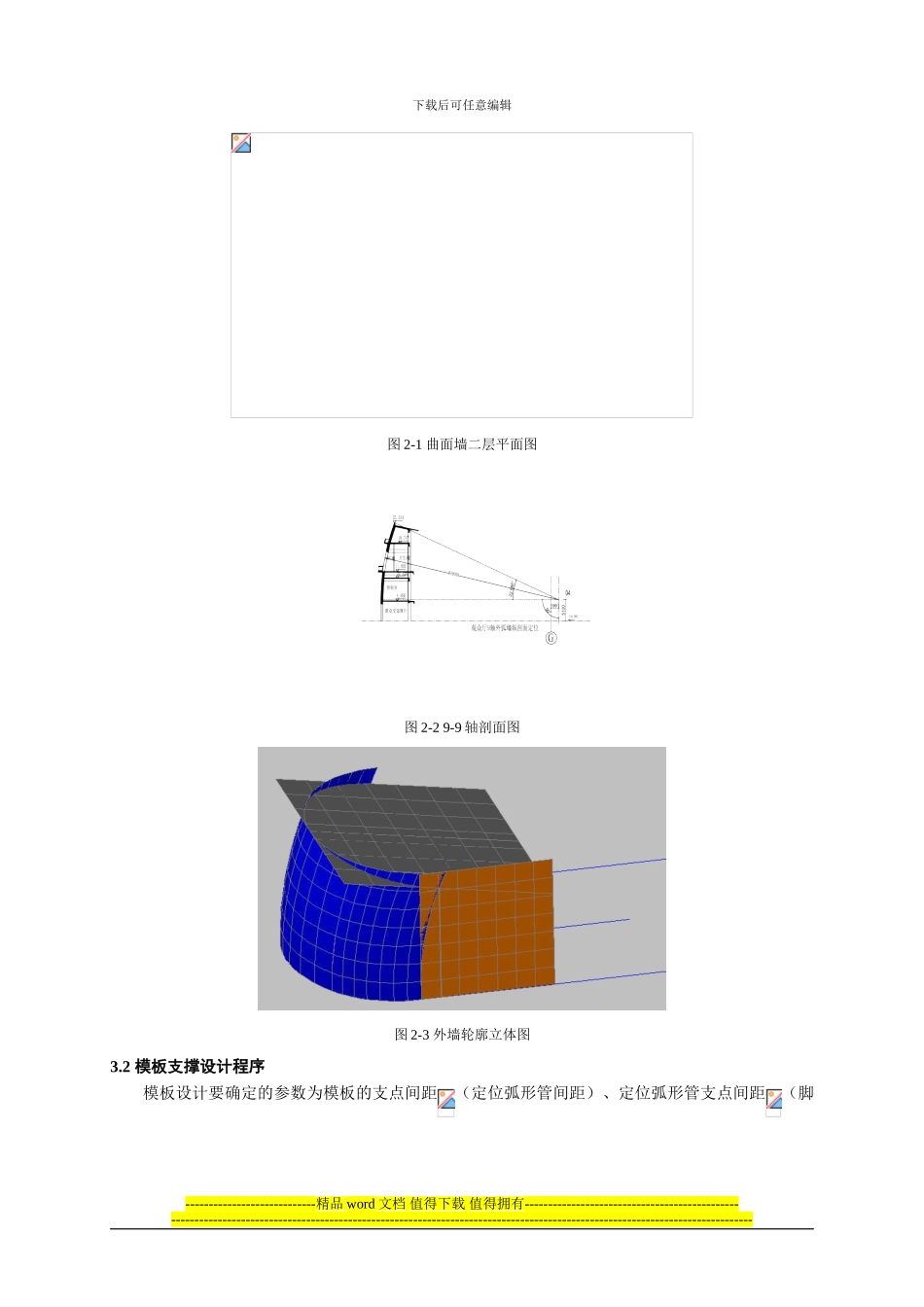

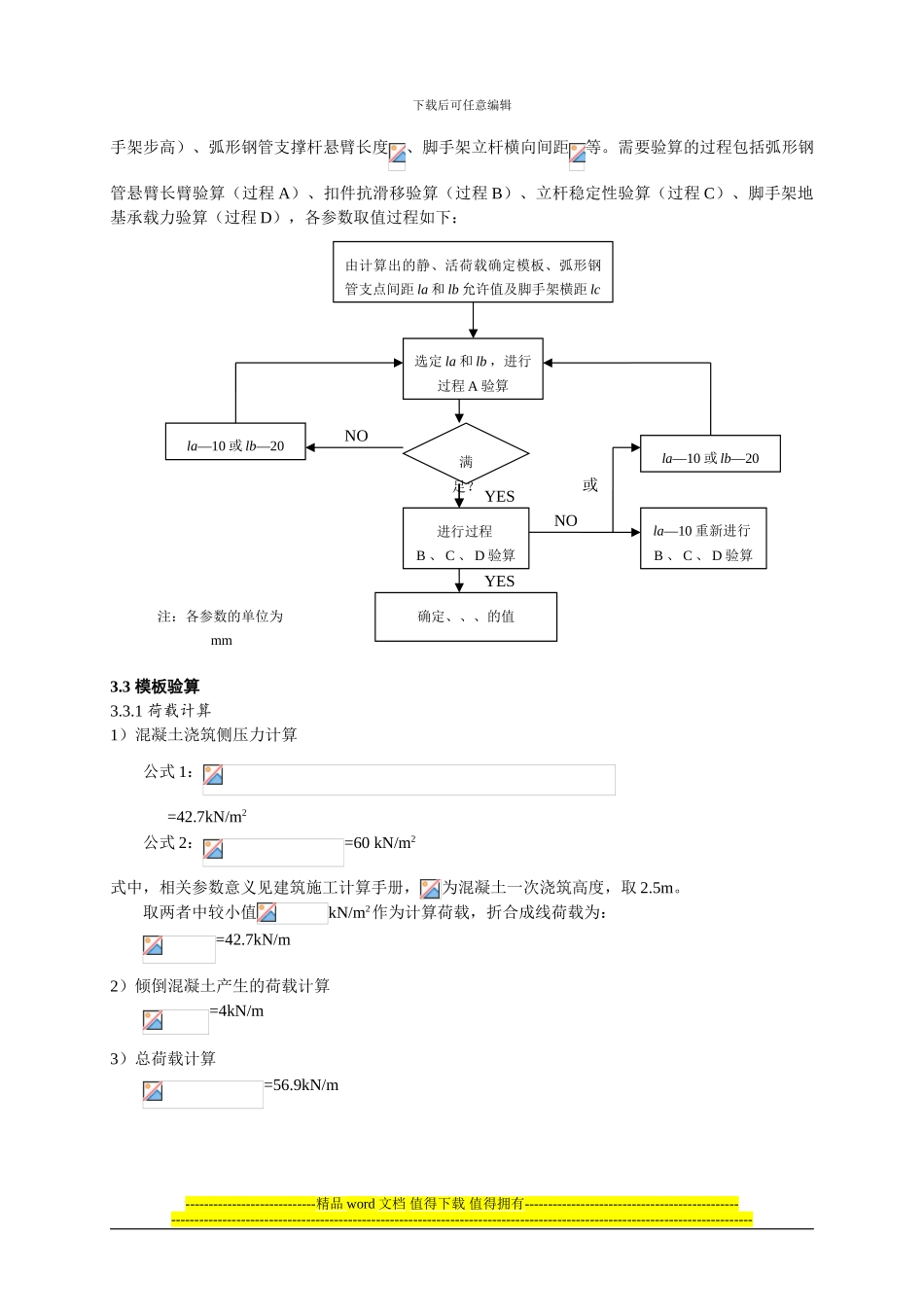

下载后可任意编辑高大曲面墙模板支撑设计与施工高学伸 魏春林 高 标（江苏省华建建设股份有限公司海南分公司 570125 ）摘 要： 空间高大异形混凝土墙体具有造型美观的特点，墙模板的支撑方式和施工工艺对其质量效果起至关重要的作用。本文结合海南省文化艺术中心项目一面高、厚曲面墙，介绍一种模板支撑设计与施工的方法。关键词：曲面墙；空间异形结构；模板支撑设计；计算模型1. 前言随着我国经济实力的增强，人们对于公共建筑造型、空间提出了越来越高的要求。建筑结构理论的不断进展和大型工程实践的积累使混凝土结构型式由平面规则、空间平直向空间异形、造型美观、高净空进展。对于空间异形结构，选用合理、安全模板支撑设计方式和先进的施工工艺是保证结构质量效果的关键。本文针对海南省文化艺术中心工程中一面高、厚曲面墙，探讨了一种模板支撑设计的方法，形成了一套安全可行的施工工艺。2 工程概况海南省文化艺术中心文化位于海口市国兴大道 68 号海南省文化公园内，为海南省政府重点公共建筑工程，是集办公、会议、剧院演出等功能于一体的多功能现代化建筑，建筑面积约23000m2，结构形式为框架剪力墙，总投资 1.8 亿。该工程地上五层，局部三层；地下一层，局部三层。曲面墙墙厚 600mm，墙高 18.38m，此部位墙体分四层，曲面墙自第二层开始（为叙述方面，称之为曲面墙首层，楼面标高为+4.85m）。曲面墙在水平面投影为三段圆弧，每段圆弧均为 600，曲面墙空间形状为为三段圆弧沿圆点在 9-9 轴线上，半径为 48m 的圆向上平移所得的轨迹。曲面墙的二层平面图、9-9 轴剖面图及墙体外轮廓立体图如图 2-1、2-2、2-3 所示。3 曲面墙模板支撑方案设计与计算3.1 模板支撑方案设计根据曲面墙的几何性质，确定模板支撑方案为：首先，立弧形钢管形成曲面墙定位线，其中弧形半径为 48m；其次，沿定位线铺设内墙模板，绑扎钢筋，铺设外墙模板；再次，模板加固，接缝处理；最后，按设计要求间距加密定位弧形钢管。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑图 2-1 曲面墙二层平面图图 2-2 9-9 轴剖面图图 2-3 外墙轮廓立体图3.2 模板支撑设计程序模板设计要确定的参数为模板的支点间距（...
