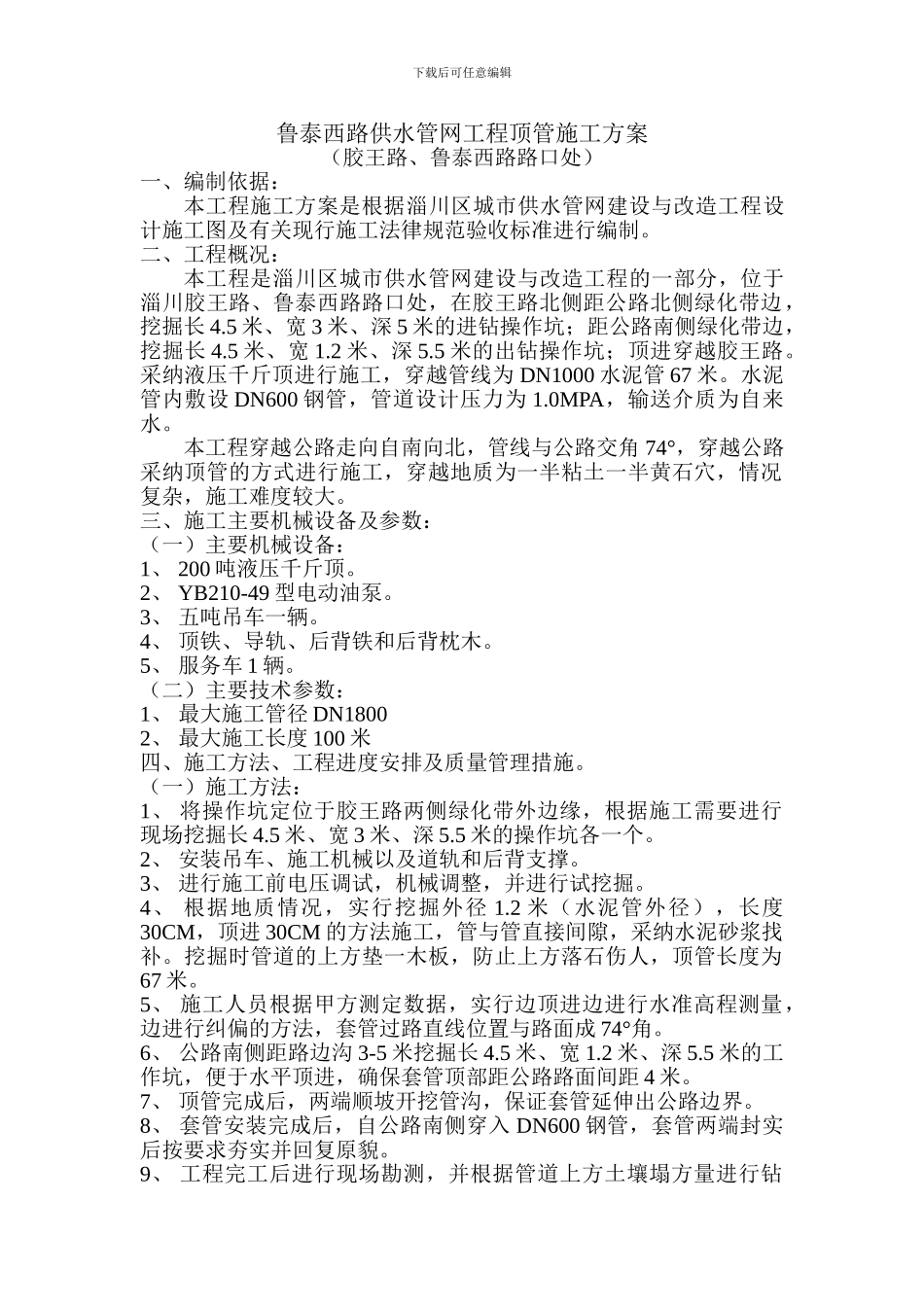

下载后可任意编辑鲁泰西路供水管网工程顶管施工方案（胶王路、鲁泰西路路口处）一、编制依据：本工程施工方案是根据淄川区城市供水管网建设与改造工程设计施工图及有关现行施工法律规范验收标准进行编制。二、工程概况：本工程是淄川区城市供水管网建设与改造工程的一部分，位于淄川胶王路、鲁泰西路路口处，在胶王路北侧距公路北侧绿化带边，挖掘长 4.5 米、宽 3 米、深 5 米的进钻操作坑；距公路南侧绿化带边，挖掘长 4.5 米、宽 1.2 米、深 5.5 米的出钻操作坑；顶进穿越胶王路。采纳液压千斤顶进行施工，穿越管线为 DN1000 水泥管 67 米。水泥管内敷设 DN600 钢管，管道设计压力为 1.0MPA，输送介质为自来水。本工程穿越公路走向自南向北，管线与公路交角 74°，穿越公路采纳顶管的方式进行施工，穿越地质为一半粘土一半黄石穴，情况复杂，施工难度较大。三、施工主要机械设备及参数：（一）主要机械设备：1、 200 吨液压千斤顶。2、 YB210-49 型电动油泵。3、 五吨吊车一辆。4、 顶铁、导轨、后背铁和后背枕木。5、 服务车 1 辆。（二）主要技术参数：1、 最大施工管径 DN18002、 最大施工长度 100 米四、施工方法、工程进度安排及质量管理措施。（一）施工方法：1、 将操作坑定位于胶王路两侧绿化带外边缘，根据施工需要进行现场挖掘长 4.5 米、宽 3 米、深 5.5 米的操作坑各一个。2、 安装吊车、施工机械以及道轨和后背支撑。3、 进行施工前电压调试，机械调整，并进行试挖掘。4、 根据地质情况，实行挖掘外径 1.2 米（水泥管外径），长度30CM，顶进 30CM 的方法施工，管与管直接间隙，采纳水泥砂浆找补。挖掘时管道的上方垫一木板，防止上方落石伤人，顶管长度为67 米。5、 施工人员根据甲方测定数据，实行边顶进边进行水准高程测量，边进行纠偏的方法，套管过路直线位置与路面成 74°角。6、 公路南侧距路边沟 3-5 米挖掘长 4.5 米、宽 1.2 米、深 5.5 米的工作坑，便于水平顶进，确保套管顶部距公路路面间距 4 米。7、 顶管完成后，两端顺坡开挖管沟，保证套管延伸出公路边界。8、 套管安装完成后，自公路南侧穿入 DN600 钢管，套管两端封实后按要求夯实并回复原貌。9、 工程完工后进行现场勘测，并根据管道上方土壤塌方量进行钻下载后可任意编辑孔灌注水泥砂浆，填充空隙。10、施工设计线位图（见附表）（二）施工进度安排：1、 2024 年 6 月 28 日有关技术...
