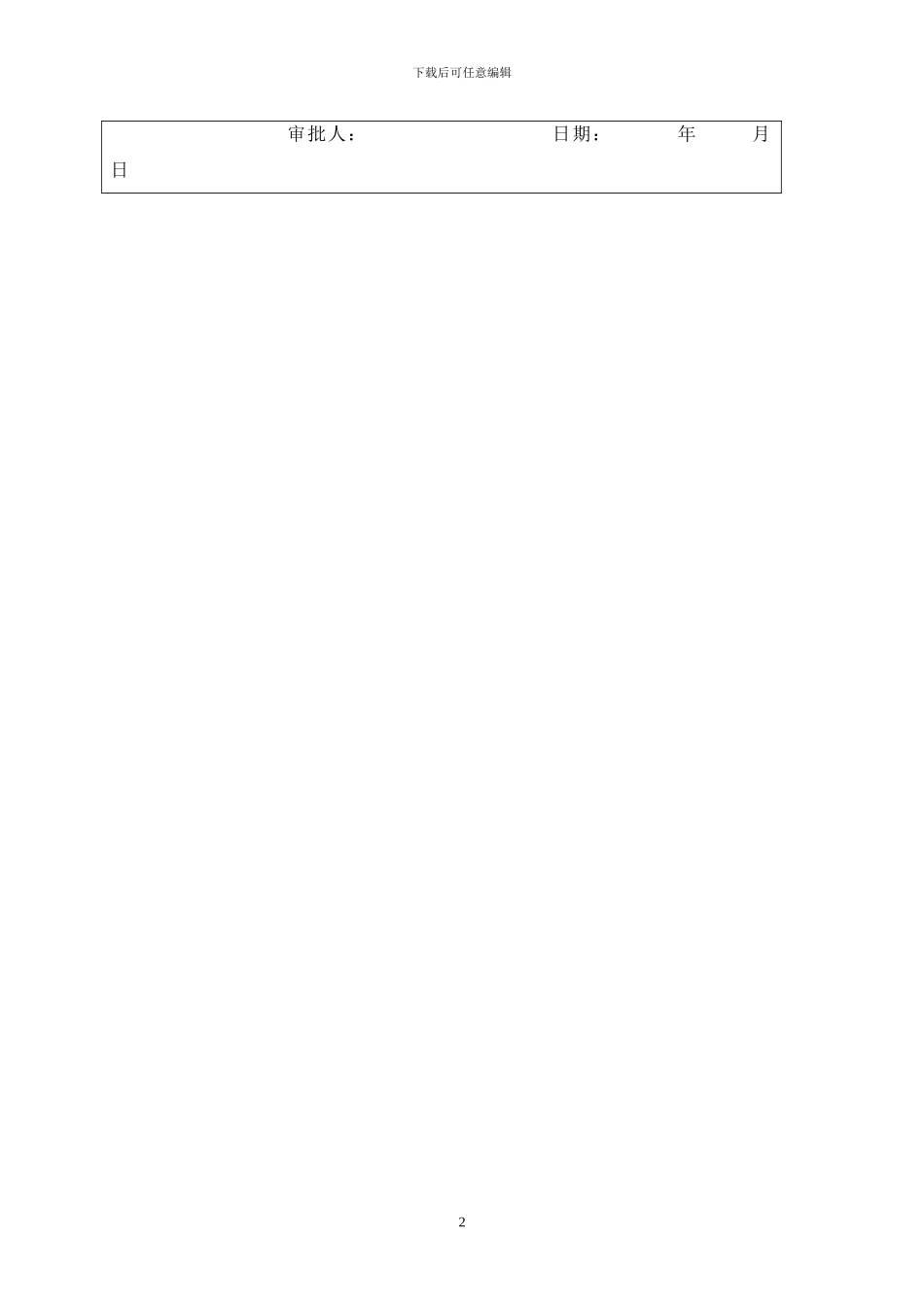

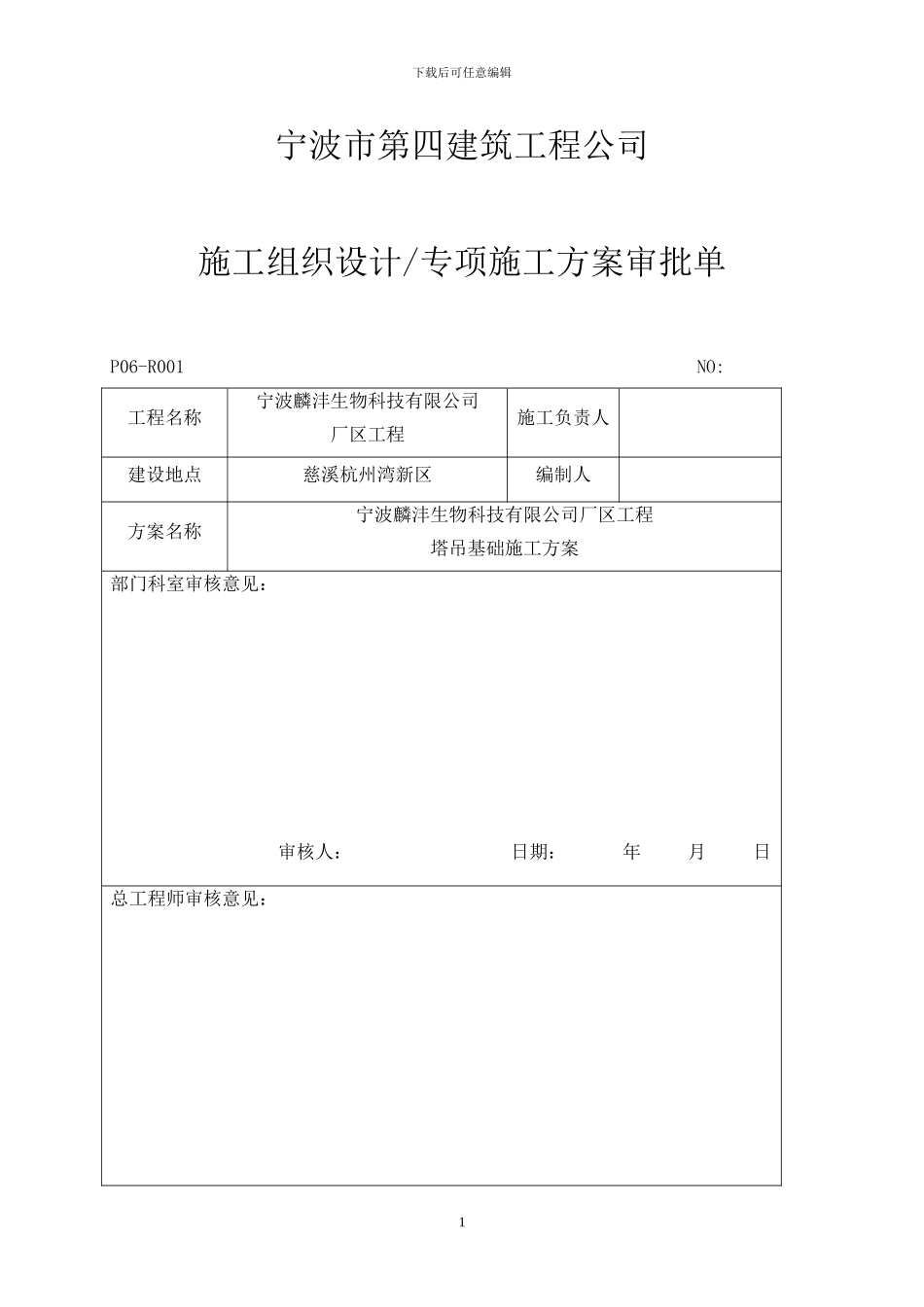

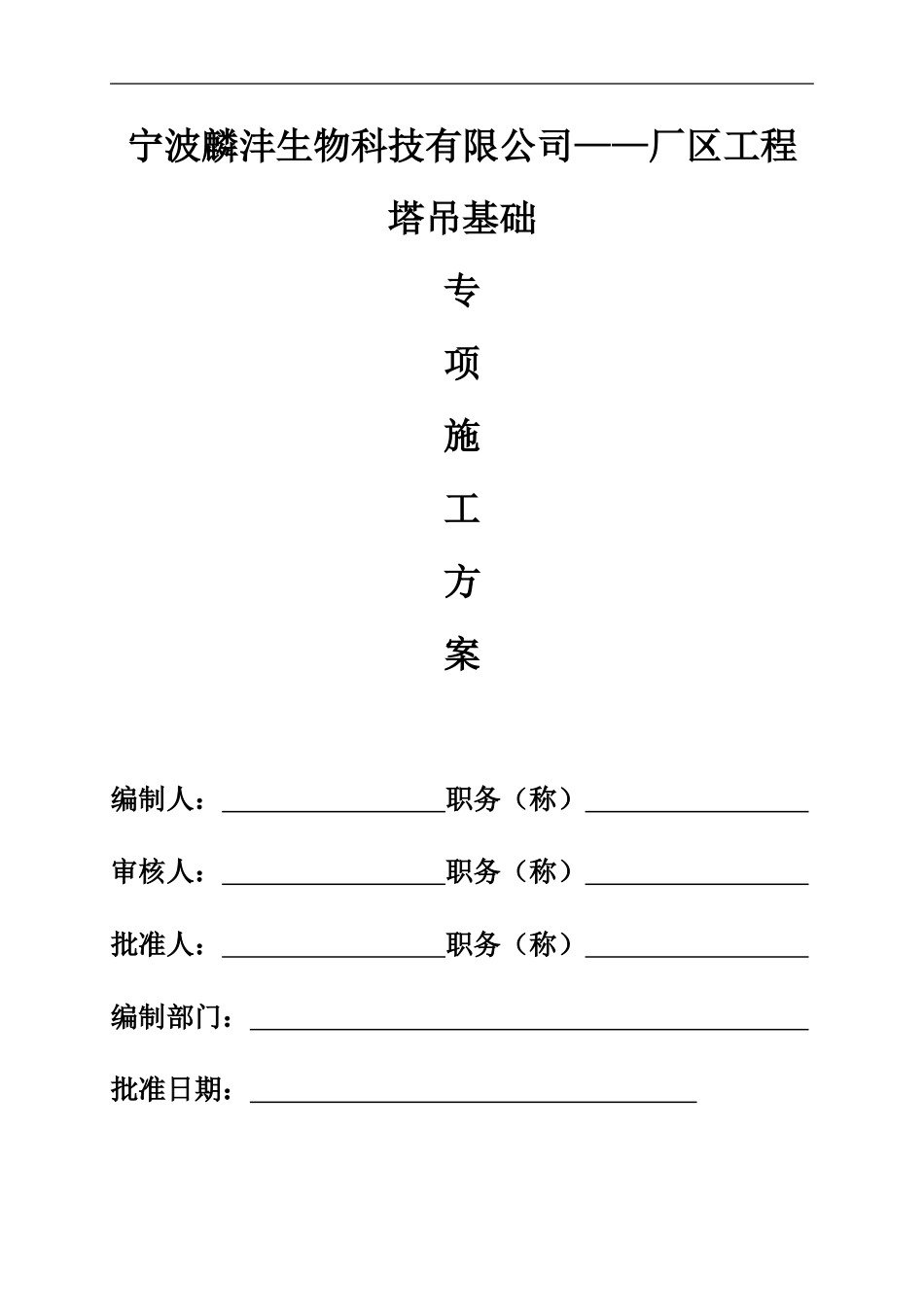

宁波麟沣生物科技有限公司——厂区工程塔吊基础专项施工方案编制人： 职务（称） 审核人： 职务（称） 批准人： 职务（称） 编制部门： 批准日期： 下载后可任意编辑宁波市第四建筑工程公司施工组织设计/专项施工方案审批单P06-R001 NO:工程名称宁波麟沣生物科技有限公司厂区工程施工负责人建设地点慈溪杭州湾新区编制人方案名称宁波麟沣生物科技有限公司厂区工程塔吊基础施工方案部门科室审核意见：审核人： 日期： 年 月 日总工程师审核意见：1下载后可任意编辑审批人： 日期： 年 月 日2目 录一、塔机基础设计1、编制依据2、工程概况3、基础承受荷载计算、分析二、塔机搭设拆卸施工1、塔吊基座施工2、安装施工工艺流程3、塔机安装上升4、塔吊塔身升降要求5、塔机的使用要求6、塔机的拆卸下载后可任意编辑一、塔机基础设计1、编制依据1、《建筑结构荷载法律规范》GB50009 — 2001（2024 年版）2、《塔式起重机设计法律规范》GB/T13752 — 923、《混凝土结构设计法律规范》GB50010 — 20244、《建筑桩基技术法律规范》JGJ94 — 20245、塔式起重机混凝土基础技术规程 JGJ/T 187 — 20246、塔式起重机 QTZ80 型说明书7、宁波宁波麟沣生物科技有限公司厂区工程地质勘察报告2、工程概况本工程为宁波麟沣生物科技有限公司厂房，占地面积为 100108 平方米,建筑面积为70747 平方米，22.50 米高, 五层框架结构,厂房生产类别丙类.耐火等级二级。建筑合理使用年限为 50 年，屋面防水等级Ⅲ级。本工程设计中±0.00 相对于勘测报告的相对高程为 4.35 米。基本风压 0.5KPa，地面粗糙程度为 B 类，结构形式为框架结构。塔机基础图纸中的标高为勘测报告的相对高程，自然地坪的相对高程为 3.800m，工程桩为PS-A400 预应力方桩。工程地质参数如下表所示：序号岩土名称及状态平均层厚（m）灌注桩摩阻力特征值（KPa）塔基（孔J28）桩周侧阻力qsa桩端阻力 qpa1塘渣///2粉质粘土 2.012/3-1粉土 中密6.020/3-2粉土 中密 7.5（1.5/7.2）251500注： 1、持力层土层厚度中分子为桩尖插入深度，分母为土层厚度。根据建筑物高度和总平面布置，采纳 3 台 QTZ80 塔机，按独立状态（无附墙件）计算高 30m 计，塔身为方形钢管桁架，结构充实率为 0.35。塔机基础采纳 4 根 PS-A400预应力离心方桩，基础桩尖持力层为第 3-2 层，有效桩长 10m，塔机的分布位置具体见1下载后可任意编辑施工总平面布置图。 3、基础...
