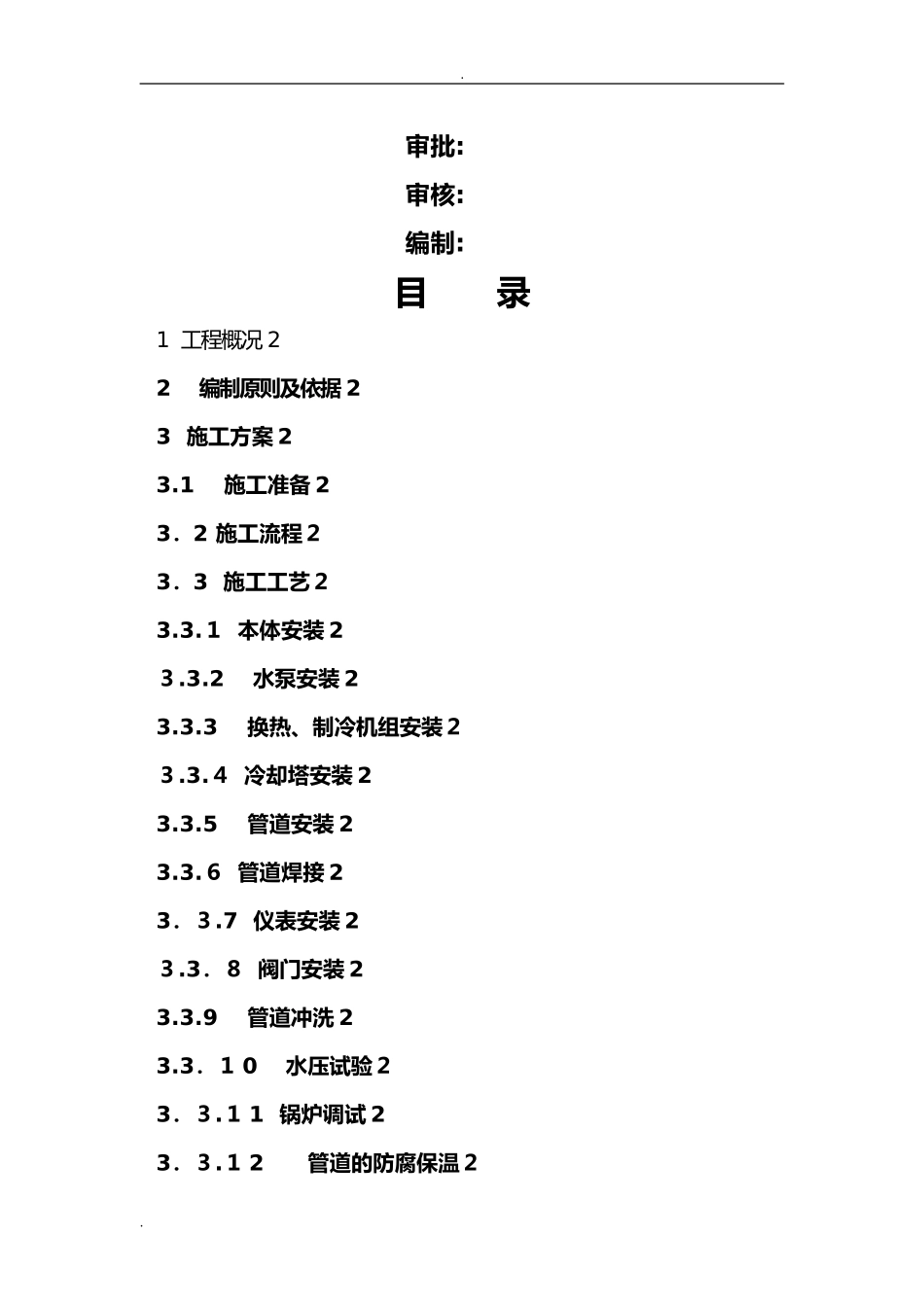

.东区锅炉房电锅炉系统安装工程施工组织设计工程有限公司二○○九年九月..审批:审核:编制:目录1工程概况22编制原则及依据23施工方案23.1施工准备23．2施工流程２3．3施工工艺２3.3.１本体安装2３.3.2水泵安装23.3.3换热、制冷机组安装２３.3.４冷却塔安装23.3.5管道安装23.3.６管道焊接23．３.7仪表安装2３.3．８阀门安装23.3.9管道冲洗23.3．１0水压试验２3．３.１1锅炉调试23．３.１2管道的防腐保温２..4工程施工进度计划及工期保证措施25施工现场的组织管理机构２６工程投入的人员、施工机具及检测仪器2７质量目标及质量保证措施28安全文明生产及环境保护措施21工程概况１．１工程简介本工程为东区锅炉房电锅炉系统安装工程,主要给东区提供制冷、采暖及热水供应。总负荷约为５030kW，其中:空调热负荷约为４１60kW；生活热水负荷约为２70kW；游泳池循环水供热负荷约为3５0kW；淋浴供热负荷约为250ｋW。热源采用两台16２0kW常压电热锅炉及一台120０ｋW常压电热水锅炉，通过空调板式换热机组供热及容积式生活换热机组供应热水，锅炉设计出/入口温度95/7０℃,热水供回水温度为60／５0℃,生活水供水温度为60℃。1．2施工范围整个工程为“交钥匙”工程,主要包括电热锅炉本体、换热机组、制冷机组及附属设备的安装与调试。..2编制原则及依据2.1编制原则在学习、研究、理解招标文件和设计图纸的基础上，以设计文件及有关规范为依据，紧密结合现场实际情况,编制指导性强、技术先进、经济合理、质量目标明确的施工组织设计;同时做到安全、进度、环保、文明施工等诸多方面措施得力。２.2编制依据设计图纸《锅炉房设计规范》ＧB50０41－９2《工业锅炉安装工程施工及验收规范》GB５027３-98《工业设备及管道绝热工程施工及验收规范（GBJ12６-８9）》《工业金属管道工程施工及验收规范》GB502３５-９7《压缩机、风机、泵安装工程施工及验收规范(GB５027５-9８）》《现场设备、工业管道焊接工程施工及验收规范》GB5０2３6-..98３施工方案3．1施工准备3.2.1组织施工人员熟悉施工图纸和有关技术资料，认真做好技术交底工作,制定具体的施工方案。3．2.2对所到设备进行清点、清洗,并按规范要求进行检查。3．2.3搭设生产、仓储、配电等临时设施。3.2施工流程施工准备→基础检验→锅炉就位、安装→水泵、换热器等辅机就位安装→管道安装及清洗、打压→仪表安装、调试→系统检测与调整→锅炉煮炉→试运转→验收交工。3．3施工工艺3．３.1本体安装３.3．1.1锅炉安装前,应检查基础尺寸和位置。应与图纸所示位置相..符。在锅炉基础上适当标记放出锅炉整体的安装基准线,包括纵向基准线、横向基准线和标高基准线。纵向和横向基准线应互相垂直，基础平面外形尺寸允许偏差为±20ｍｍ以内。3.3.1.2锅炉运输:用行车将锅炉本体平稳放到汽车上，固定牢固后将锅炉（设备)运至锅炉房门前。3.3．１.３锅炉就位:应在锅炉运抵后，用吊车将锅炉放置到垫好的忱木的滚杠上，用卷扬机牵引水平运输到锅炉基础上进行就位（或用撬杠滚动),就位的锅炉炉排注纵(横）向中心线与基础纵(横)向中心线吻合，然后撤出滚杠。3.3.1.4锅炉校正：在撤出滚杠时，应分步进行,逐步使锅炉平稳落在基础上，但在此过程中锅炉可能产生位移,应进行校正工作，使其位移偏差控制在规范允许的范围之内，校正可使用千斤顶、斜铁等工具进行。3.3.１.５锅炉找平:纵(横)向找平可用不小于600mm的水平尺，放在炉顶法兰面上,倾斜度应在规范应在允许的范围之内。另:在炉体进..水后炉前左右水位计水位应调至同样水平高度。3.3.２水泵安装3.3.2.1核对水泵的名称、型号规格等有关技术参数是否符合设计要求和国家标准要求，主要零件、密封件以及垫片的品种和规格是否符合要求。3.3.2.2水泵外观完好、无损伤、损坏和锈蚀情况；管口封闭完好；说明书、合格证等随机文件应齐全;按装箱清单检查随箱附零配件、工具等应齐全。3.3.2.3水泵安装前，应检查基础的水平度和牢固性,水泵的主要安装尺寸应符合水泵房现场实际尺寸要求。3.３.2.3水泵与基础应为柔性连接,垂直度不应大于0.1/１000。3．３.2.４水泵的润滑与加油:检查水泵的油杯并加油，盘动联轴器,水泵盘车应灵活，无...
