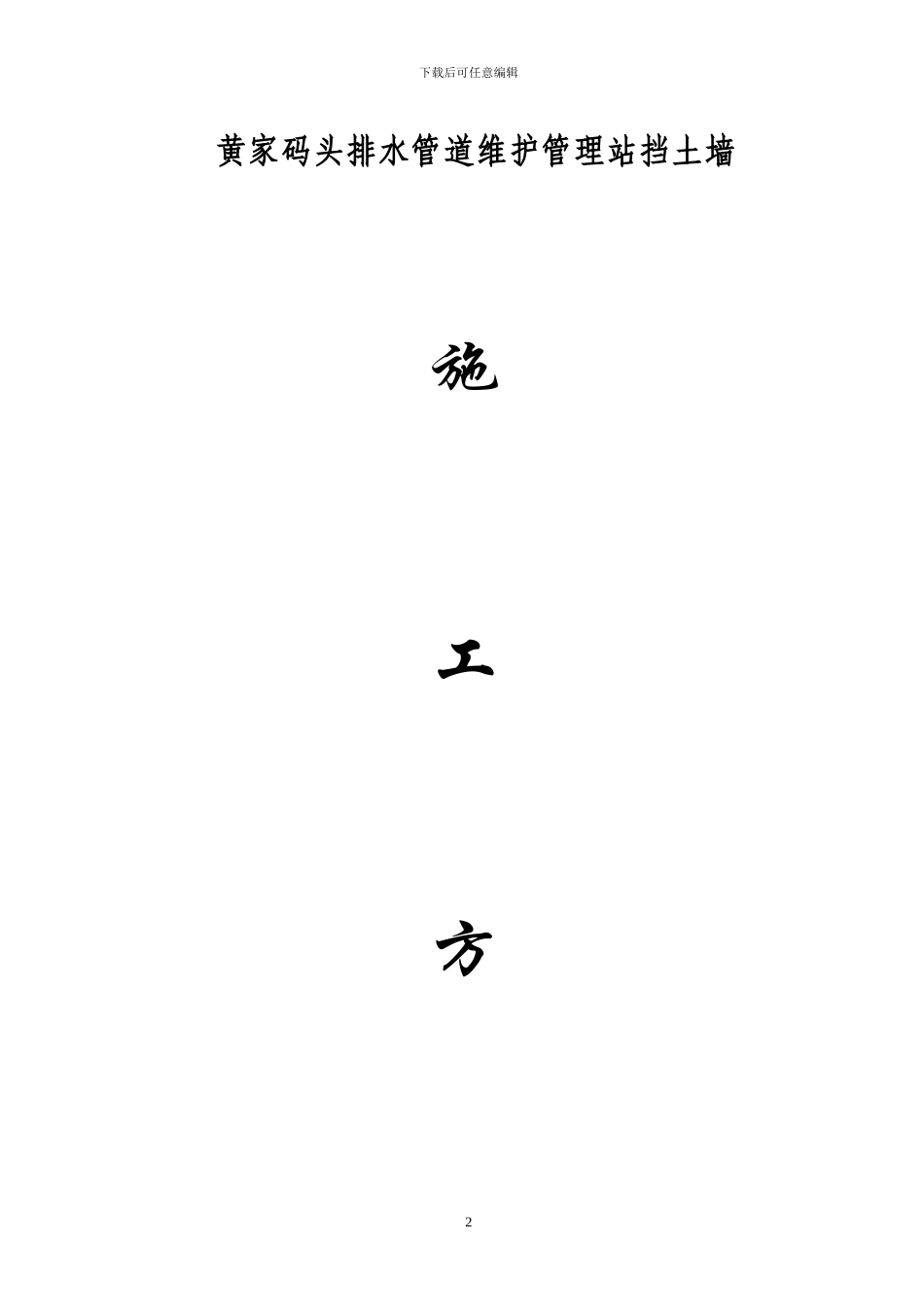

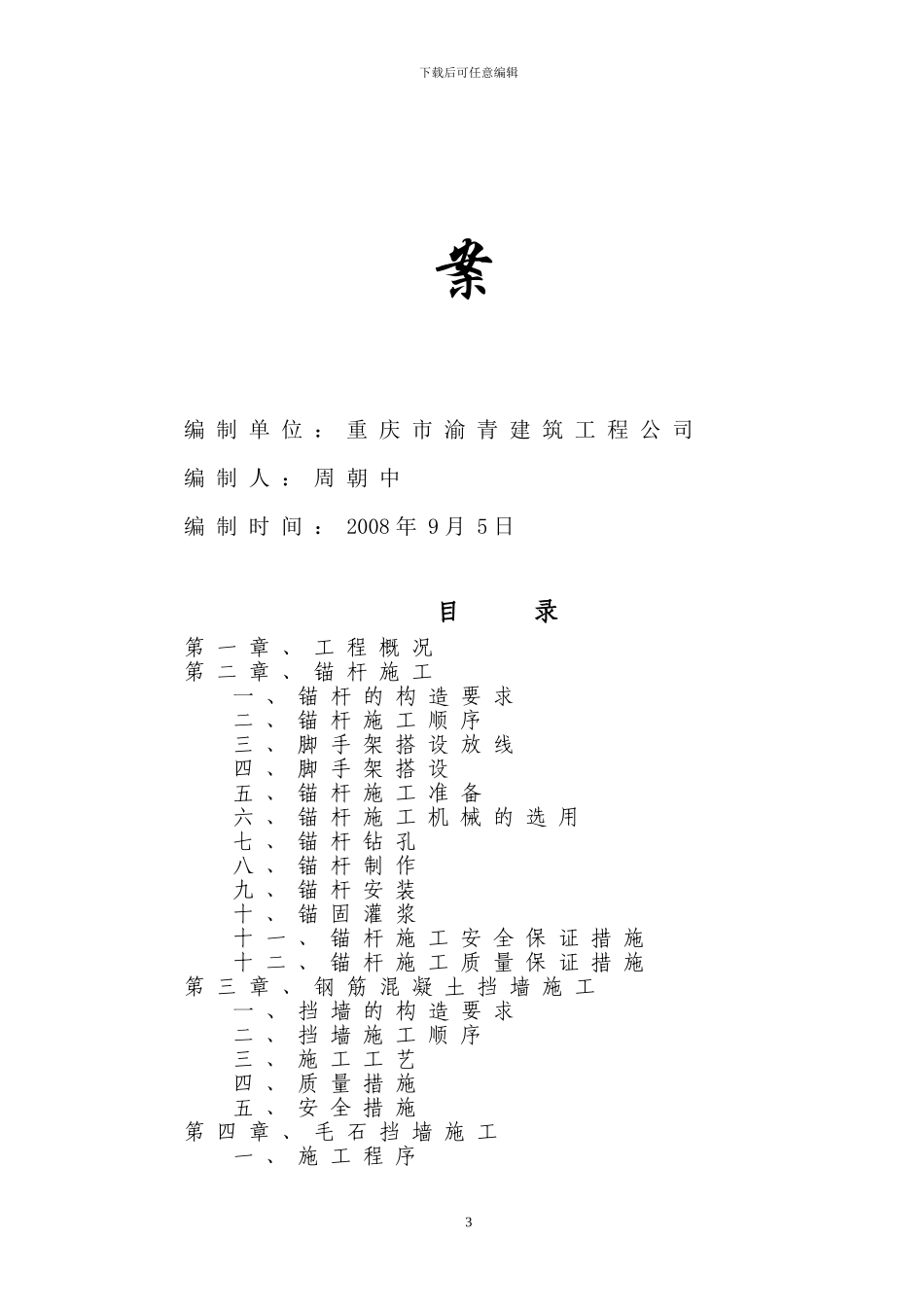

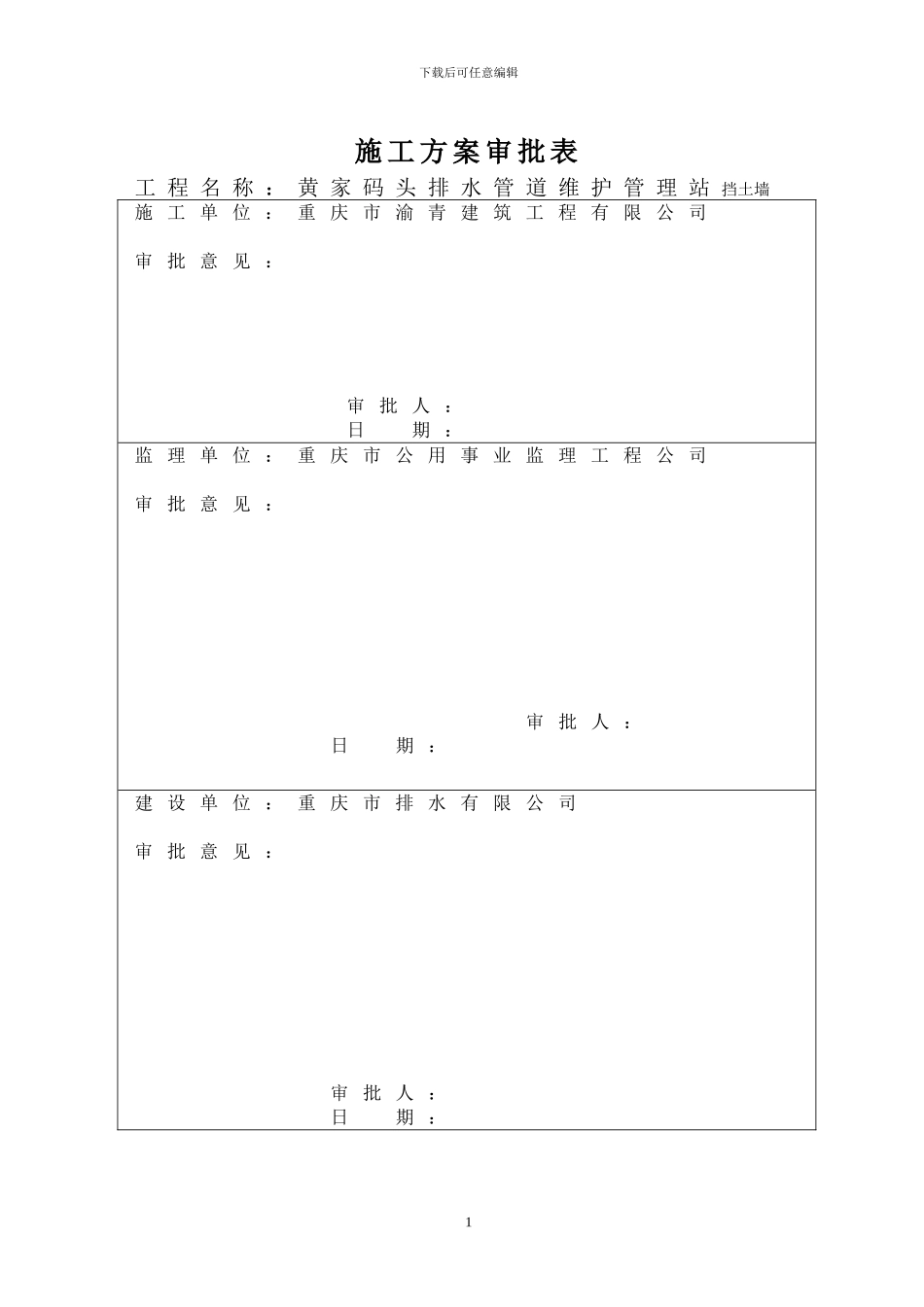

下载后可任意编辑施 工 方 案 审 批 表工 程 名 称 ： 黄 家 码 头 排 水 管 道 维 护 管 理 站 挡土墙施 工 单 位 ： 重 庆 市 渝 青 建 筑 工 程 有 限 公 司审 批 意 见 ： 审 批 人 ： 日 期 ：监 理 单 位 ： 重 庆 市 公 用 事 业 监 理 工 程 公 司审 批 意 见 ： 审 批 人 ： 日 期 ：建 设 单 位 ： 重 庆 市 排 水 有 限 公 司审 批 意 见 ： 审 批 人 ： 日 期 ：1下载后可任意编辑 黄家码头排水管道维护管理站挡土墙施工方2下载后可任意编辑案编 制 单 位 ： 重 庆 市 渝 青 建 筑 工 程 公 司编 制 人 ： 周 朝 中编 制 时 间 ： 2008 年 9 月 5 日目 录第 一 章 、 工 程 概 况第 二 章 、 锚 杆 施 工一 、 锚 杆 的 构 造 要 求二 、 锚 杆 施 工 顺 序三 、 脚 手 架 搭 设 放 线四 、 脚 手 架 搭 设五 、 锚 杆 施 工 准 备六 、 锚 杆 施 工 机 械 的 选 用七 、 锚 杆 钻 孔八 、 锚 杆 制 作九 、 锚 杆 安 装十 、 锚 固 灌 浆十 一 、 锚 杆 施 工 安 全 保 证 措 施十 二 、 锚 杆 施 工 质 量 保 证 措 施第 三 章 、 钢 筋 混 凝 土 挡 墙 施 工一 、 挡 墙 的 构 造 要 求二 、 挡 墙 施 工 顺 序三 、 施 工 工 艺四 、 质 量 措 施 五 、 安 全 措 施第 四 章 、 毛 石 挡 墙 施 工一 、 施 工 程 序3下载后可任意编辑二 、 施 工 方 法第 一 章 工 程 概 况本 工 程 为 竖 向 锚 梁 + 普 通 长 锚 杆 板 肋 式 挡 墙 。砂 浆 锚 杆 直 径 φ110 、 φ130 、 锚 孔 约 ９ 00 个 ， 锚固 段 长 度 3 米 -3.5 米 ， 挡 墙 高 度 22 米 ～ ５ 米 ， 墙厚 200mm ， 面 积 5000。㎡第 二 章 锚 杆 施 工 一、锚 杆 的 构 造 要 求1 、 锚 杆 采 纳 HRB335级 Φ25 钢 筋 ， 长 度 从 3.2～ 7.5米 。 具 体 见 计 算 书2 、 锚 杆 上 下 排 垂 直 间 距 2.5m ， 水 平 间 距2.2m 。3 、 锚 杆 倾 角 为 20° 。4 、 锚 杆 锚 固 体 采 纳 水 泥 砂 ...
