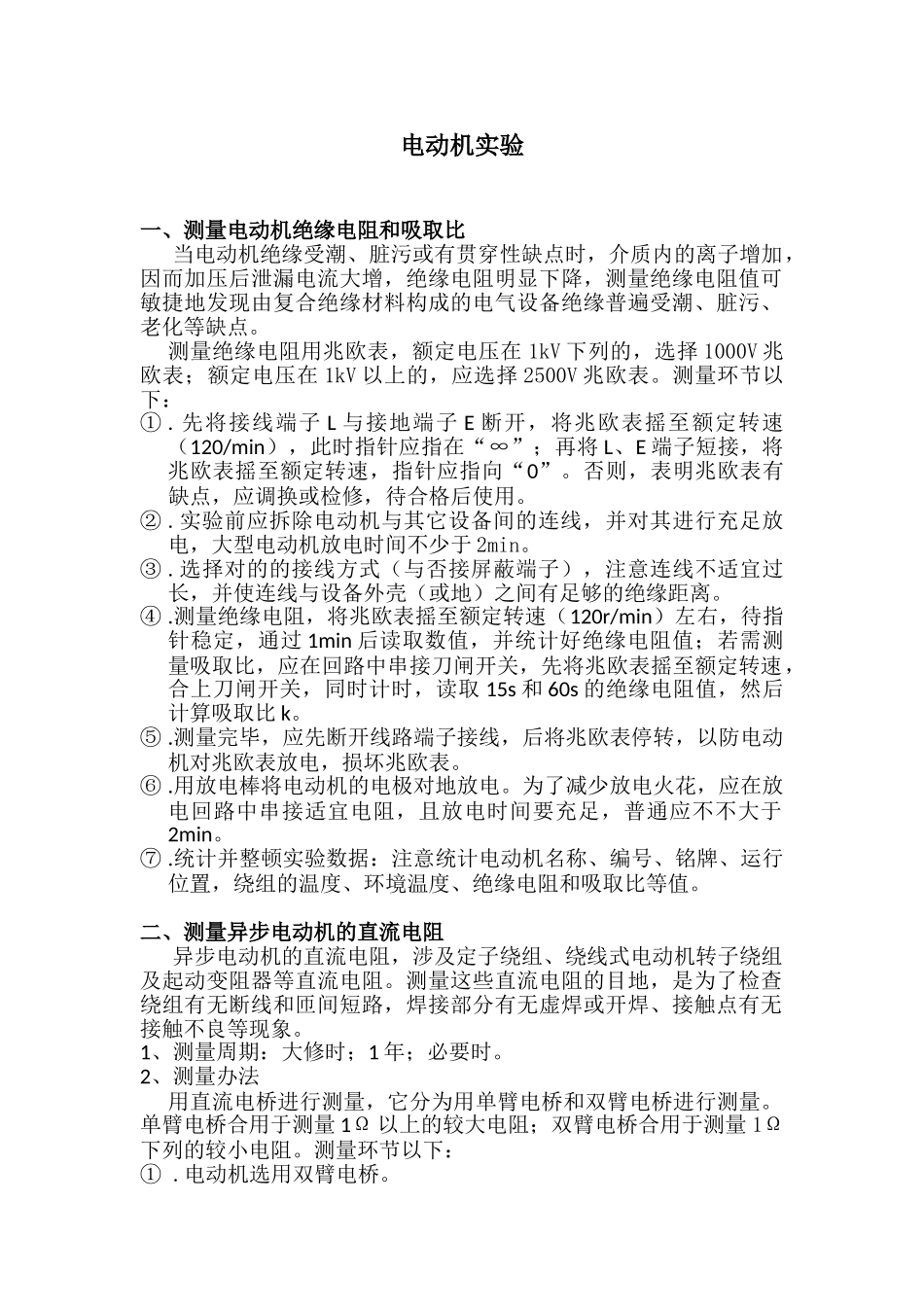

2025年电动机预防性试验_第1页
1/5

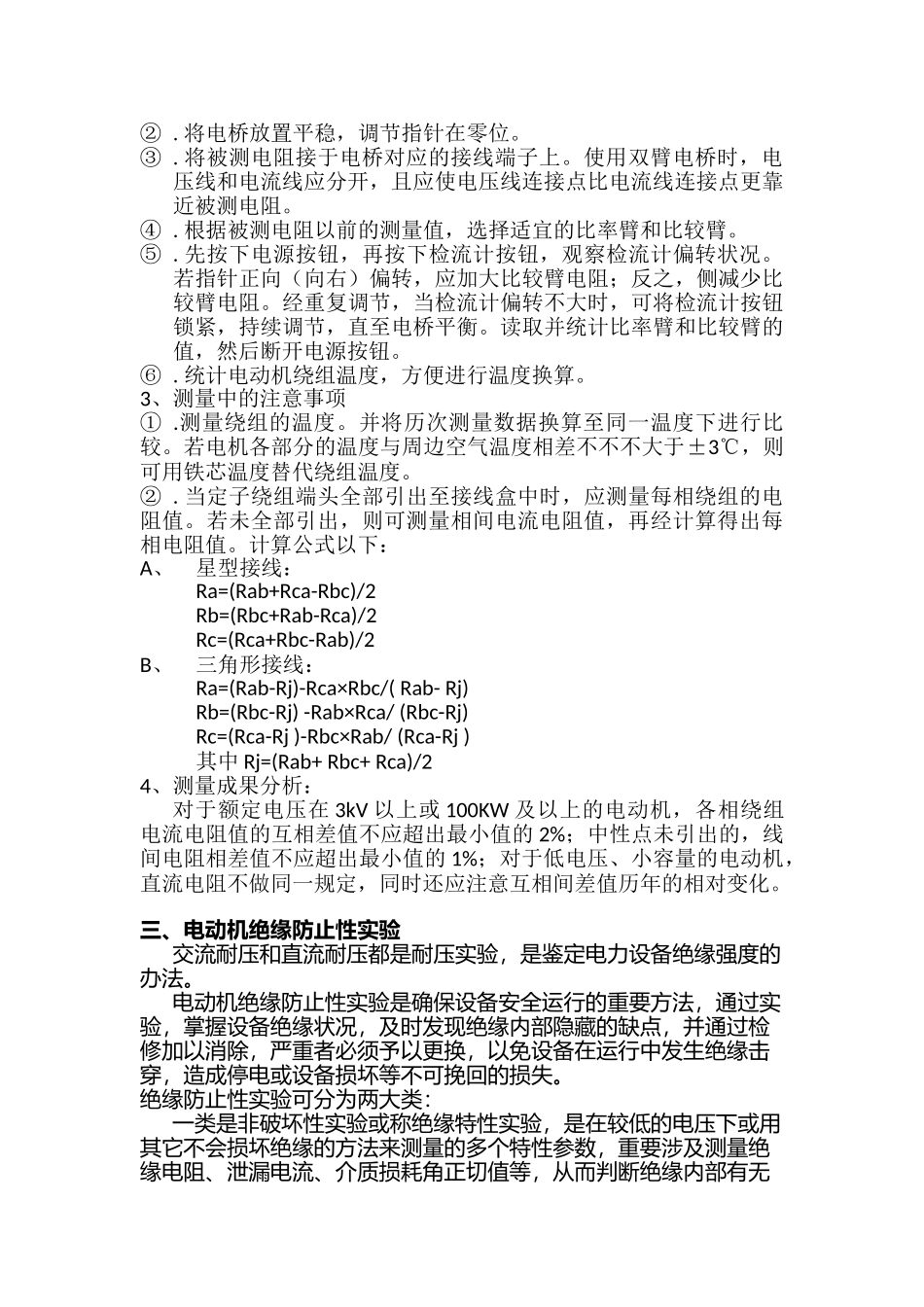

2025年电动机预防性试验_第2页
2/5

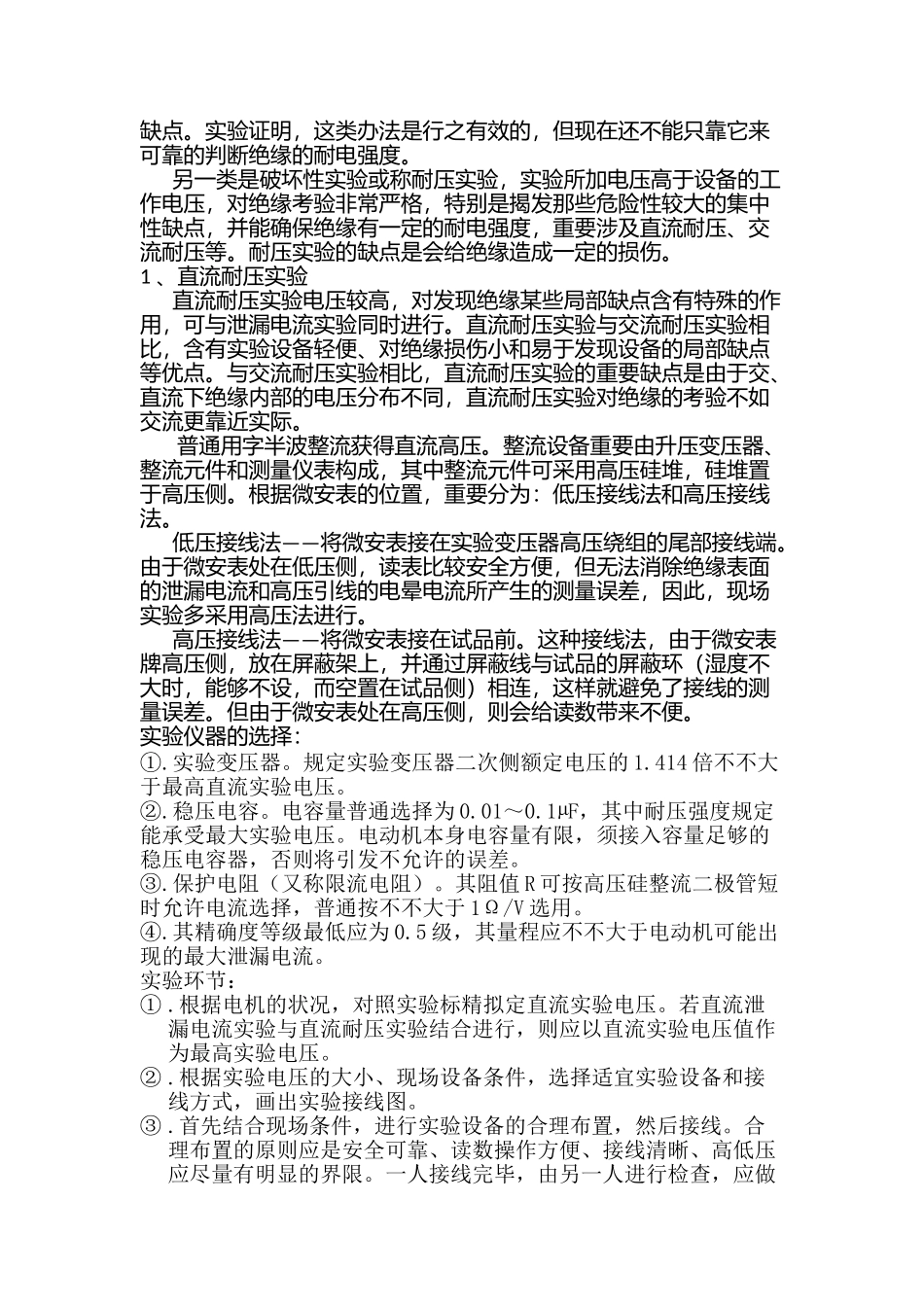

2025年电动机预防性试验_第3页
3/5
电动机实验一、测量电动机绝缘电阻和吸取比当电动机绝缘受潮、脏污或有贯穿性缺点时,介质内的离子增加,因而加压后泄漏电流大增,绝缘电阻明显下降,测量绝缘电阻值可敏捷地发现由复合绝缘材料构成的电气设备绝缘普遍受潮、脏污、老化等缺点。测量绝缘电阻用兆欧表,额定电压在 1kV 下列的,选择 1000V 兆欧表;额定电压在 1kV 以上的,应选择 2500V 兆欧表。测量环节以下:① . 先将接线端子 L 与接地端子 E 断开,将兆欧表摇至额定转速(120/min),此时指针应指在“∞”;再将 L、E 端子短接,将兆欧表摇至额定转速,指针应指向“0”。否则,表明兆欧表有缺点,应调换或检修,待合格后使用。② .实验前应拆除电动机与其它设备间的连线,并对其进行充足放电,大型电动机放电时间不少于 2min。③ .选择对的的接线方式(与否接屏蔽端子),注意连线不适宜过长,并使连线与设备外壳(或地)之间有足够的绝缘距离。④ .测量绝缘电阻,将兆欧表摇至额定转速(120r/min)左右,待指针稳定,通过 1min 后读取数值,并统计好绝缘电阻值;若需测量吸取比,应在回路中串接刀闸开关,先将兆欧表摇至额定转速,合上刀闸开关,同时计时,读取 15s 和 60s 的绝缘电阻值,然后计算吸取比 k。⑤ .测量完毕,应先断开线路端子接线,后将兆欧表停转,以防电动机对兆欧表放电,损坏兆欧表。⑥ .用放电棒将电动机的电极对地放电。为了减少放电火花,应在放电回路中串接适宜电阻,且放电时间要充足,普通应不不大于2min。⑦ .统计并整顿实验数据:注意统计电动机名称、编号、铭牌、运行位置,绕组的温度、环境温度、绝缘电阻和吸取比等值。二、测量异步电动机的直流电阻异步电动机的直流电阻,涉及定子绕组、绕线式电动机转子绕组及起动变阻器等直流电阻。测量这些直流电阻的目地,是为了检查绕组有无断线和匝间短路,焊接部分有无虚焊或开焊、接触点有无接触不良等现象。1、测量周期:大修时;1 年;必要时。2、测量办法用直流电桥进行测量,它分为用单臂电桥和双臂电桥进行测量。单臂电桥合用于测量 1Ω 以上的较大电阻;双臂电桥合用于测量 1Ω下列的较小电阻。测量环节以下:① .电动机选用双臂电桥。② .将电桥放置平稳,调节指针在零位。③ .将被测电阻接于电桥对应的接线端子上。使用双臂电桥时,电压线和电流线应分开,且应使电压线连接点比电流线连接点更靠近被测电阻。④ .根据被测电阻以前的测量值,选择适宜的比率...
