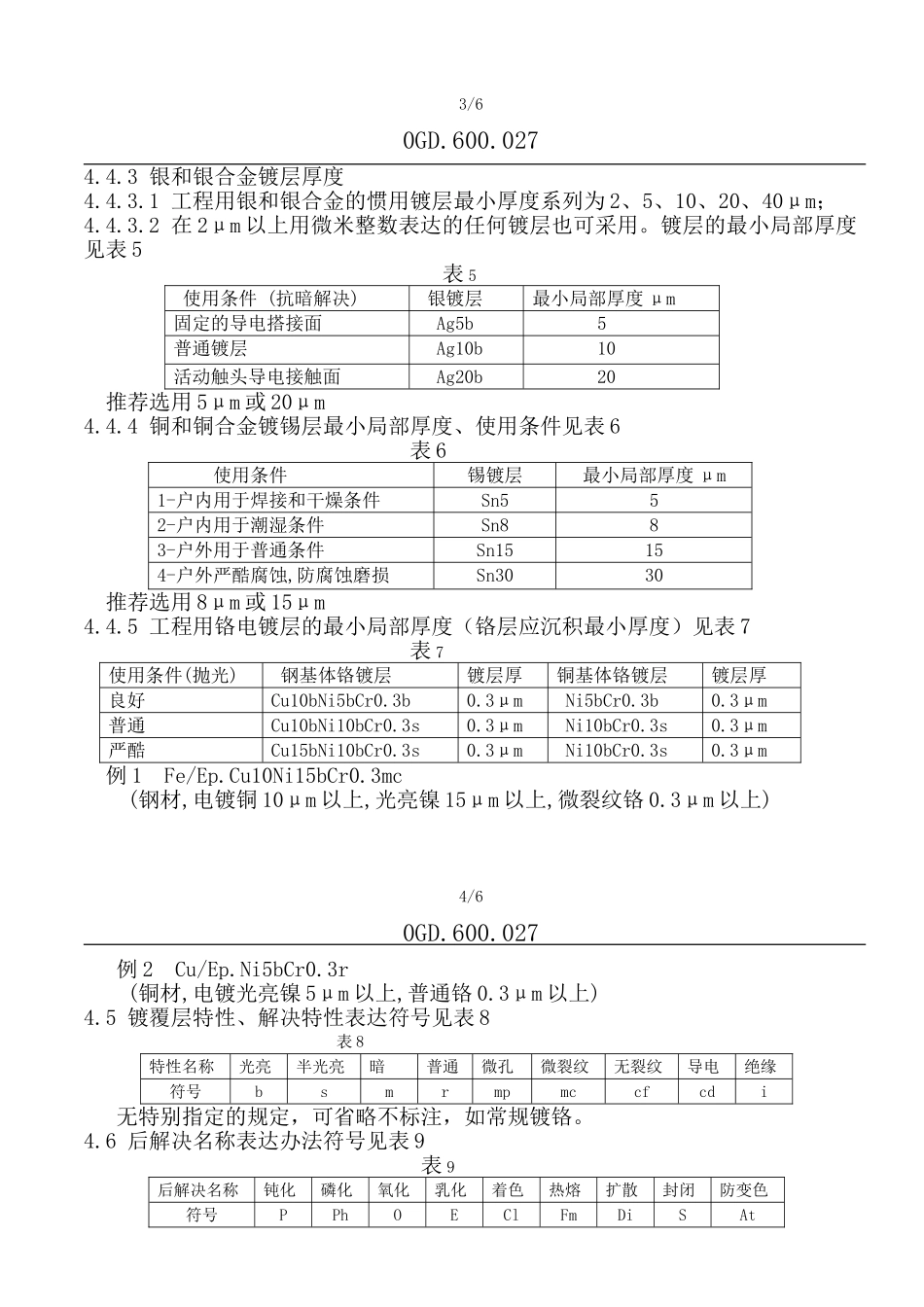

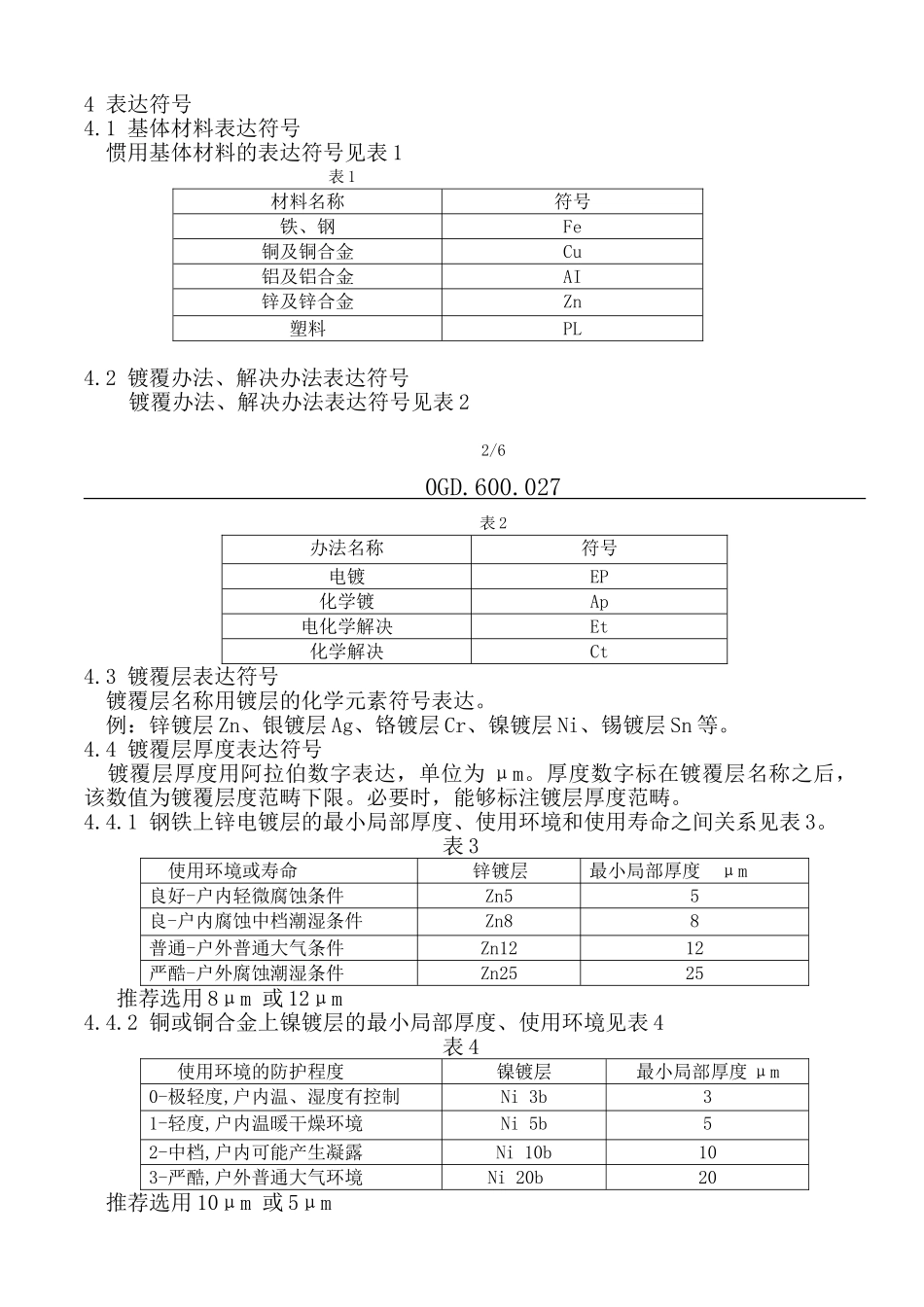

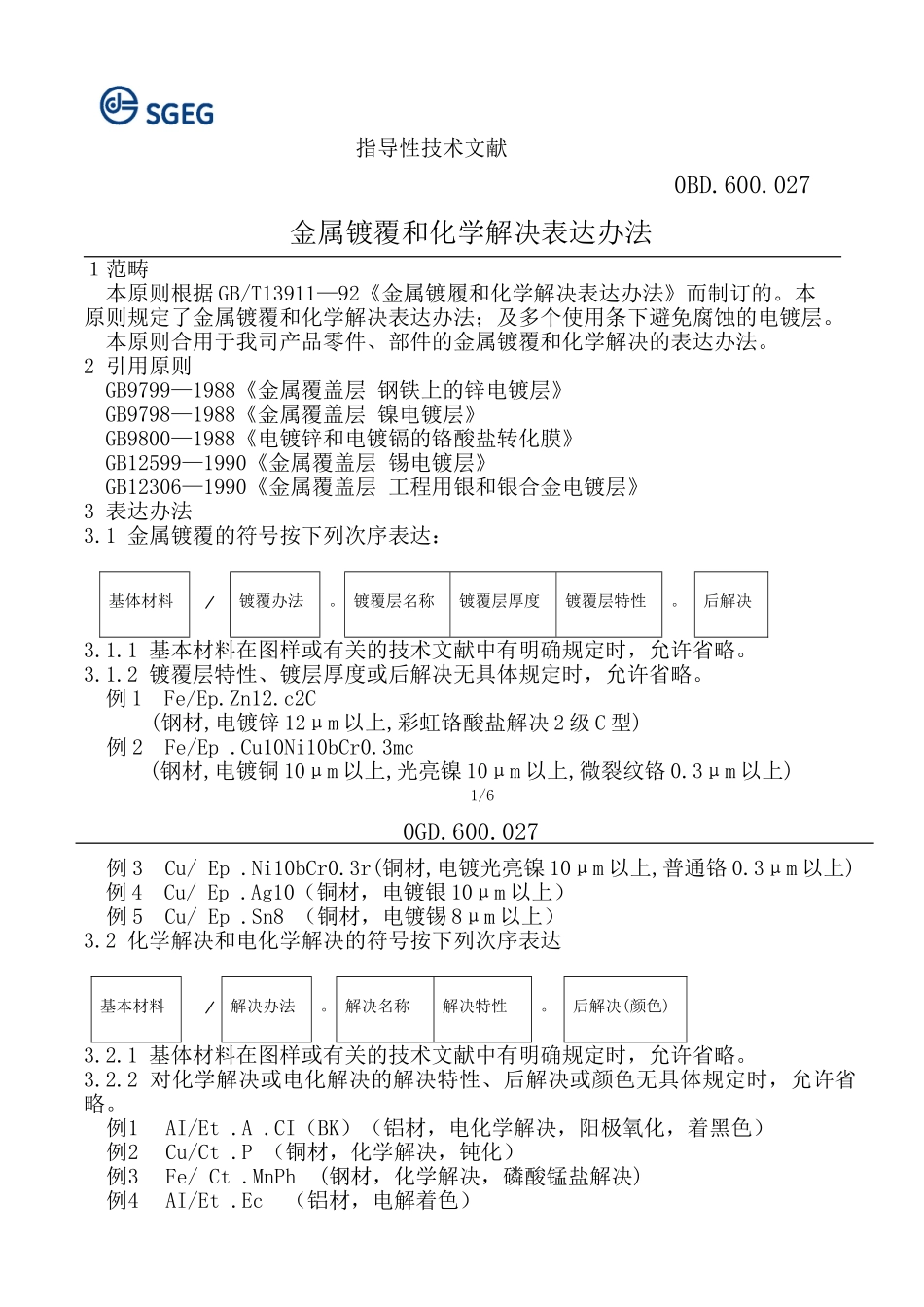

指导性技术文献 0BD.600.027金属镀覆和化学解决表达办法１范畴 本原则根据 GB/T13911—92《金属镀履和化学解决表达办法》而制订的。本原则规定了金属镀覆和化学解决表达办法；及多个使用条下避免腐蚀的电镀层。 本原则合用于我司产品零件、部件的金属镀覆和化学解决的表达办法。2 引用原则 GB9799—1988《金属覆盖层 钢铁上的锌电镀层》 GB9798—1988《金属覆盖层 镍电镀层》 GB9800—1988《电镀锌和电镀镉的铬酸盐转化膜》 GB12599—1990《金属覆盖层 锡电镀层》 GB12306—1990《金属覆盖层 工程用银和银合金电镀层》3 表达办法3.1 金属镀覆的符号按下列次序表达： 基体材料镀覆办法。 镀覆层名称镀覆层厚度镀覆层特性。后解决3.1.1 基本材料在图样或有关的技术文献中有明确规定时，允许省略。3.1.2 镀覆层特性、镀层厚度或后解决无具体规定时，允许省略。 例 1 Fe/Ep.Zn12.c2C (钢材,电镀锌 12μm 以上,彩虹铬酸盐解决 2 级 C 型)例 2 Fe/Ep .Cu10Ni10bCr0.3mc (钢材,电镀铜 10μm 以上,光亮镍 10μm 以上,微裂纹铬 0.3μm 以上)1/60GD.600.027例 3 Cu/ Ep .Ni10bCr0.3r(铜材,电镀光亮镍 10μm 以上,普通铬 0.3μm 以上) 例 4 Cu/ Ep .Ag10（铜材，电镀银 10μm 以上）例 5 Cu/ Ep .Sn8 （铜材，电镀锡 8μm 以上）3.2 化学解决和电化学解决的符号按下列次序表达 基本材料解决办法。 解决名称解决特性。后解决(颜色)3.2.1 基体材料在图样或有关的技术文献中有明确规定时，允许省略。3.2.2 对化学解决或电化解决的解决特性、后解决或颜色无具体规定时，允许省略。 例1AI/Et .A .CI（BK）（铝材，电化学解决，阳极氧化，着黑色）例2Cu/Ct .P （铜材，化学解决，钝化） 例3Fe/ Ct .MnPh (钢材，化学解决，磷酸锰盐解决)例4AI/Et .Ec （铝材，电解着色）4 表达符号4.1 基体材料表达符号 惯用基体材料的表达符号见表 1 表 1材料名称符号铁、钢Fe铜及铜合金Cu铝及铝合金AI锌及锌合金Zn塑料PL4.2 镀覆办法、解决办法表达符号镀覆办法、解决办法表达符号见表 22/60GD.600.027表 2办法名称符号电镀EP化学镀Ap电化学解决Et化学解决Ct4.3 镀覆层表达符号 镀覆层名称用镀层的化学元素符号表达。 例：锌镀层 Zn、银镀层 Ag、铬镀层 Cr、镍镀层 Ni、锡镀层 Sn 等。 4.4 镀覆层厚度表达符号 镀覆层厚度用阿拉伯数字表达，单位为 μm。厚度数字标在镀覆层...
