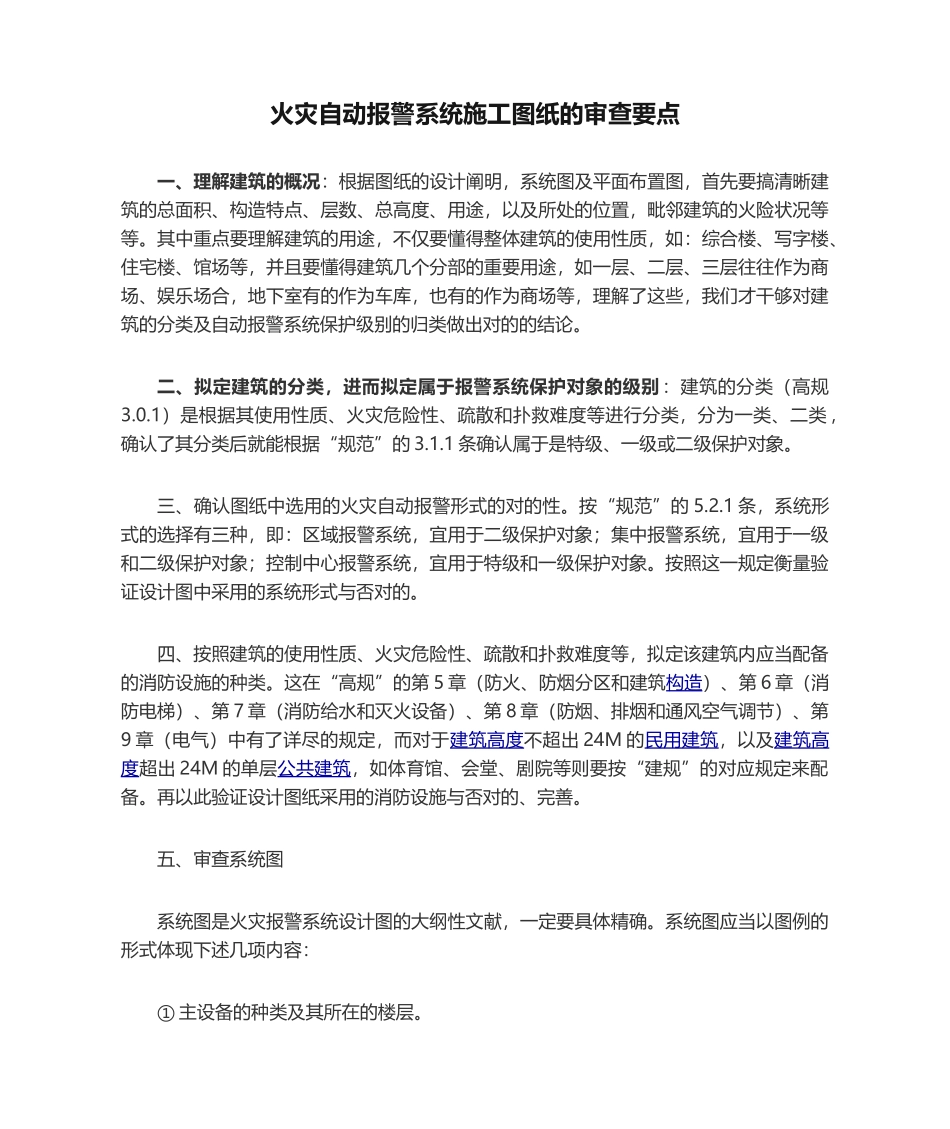

火灾自动报警系统施工图纸的审查要点一、理解建筑的概况：根据图纸的设计阐明，系统图及平面布置图，首先要搞清晰建筑的总面积、构造特点、层数、总高度、用途，以及所处的位置，毗邻建筑的火险状况等等。其中重点要理解建筑的用途，不仅要懂得整体建筑的使用性质，如：综合楼、写字楼、住宅楼、馆场等，并且要懂得建筑几个分部的重要用途，如一层、二层、三层往往作为商场、娱乐场合，地下室有的作为车库，也有的作为商场等，理解了这些，我们才干够对建筑的分类及自动报警系统保护级别的归类做出对的的结论。二、拟定建筑的分类，进而拟定属于报警系统保护对象的级别：建筑的分类（高规3.0.1）是根据其使用性质、火灾危险性、疏散和扑救难度等进行分类，分为一类、二类 ，确认了其分类后就能根据“规范”的 3.1.1 条确认属于是特级、一级或二级保护对象。三、确认图纸中选用的火灾自动报警形式的对的性。按“规范”的 5.2.1 条，系统形式的选择有三种，即：区域报警系统，宜用于二级保护对象；集中报警系统，宜用于一级和二级保护对象；控制中心报警系统，宜用于特级和一级保护对象。按照这一规定衡量验证设计图中采用的系统形式与否对的。四、按照建筑的使用性质、火灾危险性、疏散和扑救难度等，拟定该建筑内应当配备的消防设施的种类。这在“高规”的第 5 章（防火、防烟分区和建筑构造）、第 6 章（消防电梯）、第 7 章（消防给水和灭火设备）、第 8 章（防烟、排烟和通风空气调节）、第9 章（电气）中有了详尽的规定，而对于建筑高度不超出 24M 的民用建筑，以及建筑高度超出 24M 的单层公共建筑，如体育馆、会堂、剧院等则要按“建规”的对应规定来配备。再以此验证设计图纸采用的消防设施与否对的、完善。五、审查系统图系统图是火灾报警系统设计图的大纲性文献，一定要具体精确。系统图应当以图例的形式体现下述几项内容：① 主设备的种类及其所在的楼层。根据系统形式的大小可能有火灾报警主机、联动主机、联动电源、应急广播主机、消防电话主机及电梯监控通讯主机。② 建筑各层（以防火分区计）的消防系统设备的种类及数量。例如：探测器（感烟、感温）、手动报警按钮、消火栓按钮、警铃或声光讯响器、输入模块及监视对象（如：水流批示器、信号阀、报警阀、排烟阀、防火阀、重要设备的电源供电状况、消防水池的水位监视、防火卷帘、电动防火门启闭状况监视等）、广播喇叭、消防电话及插座、楼层显示屏、隔离模块...
