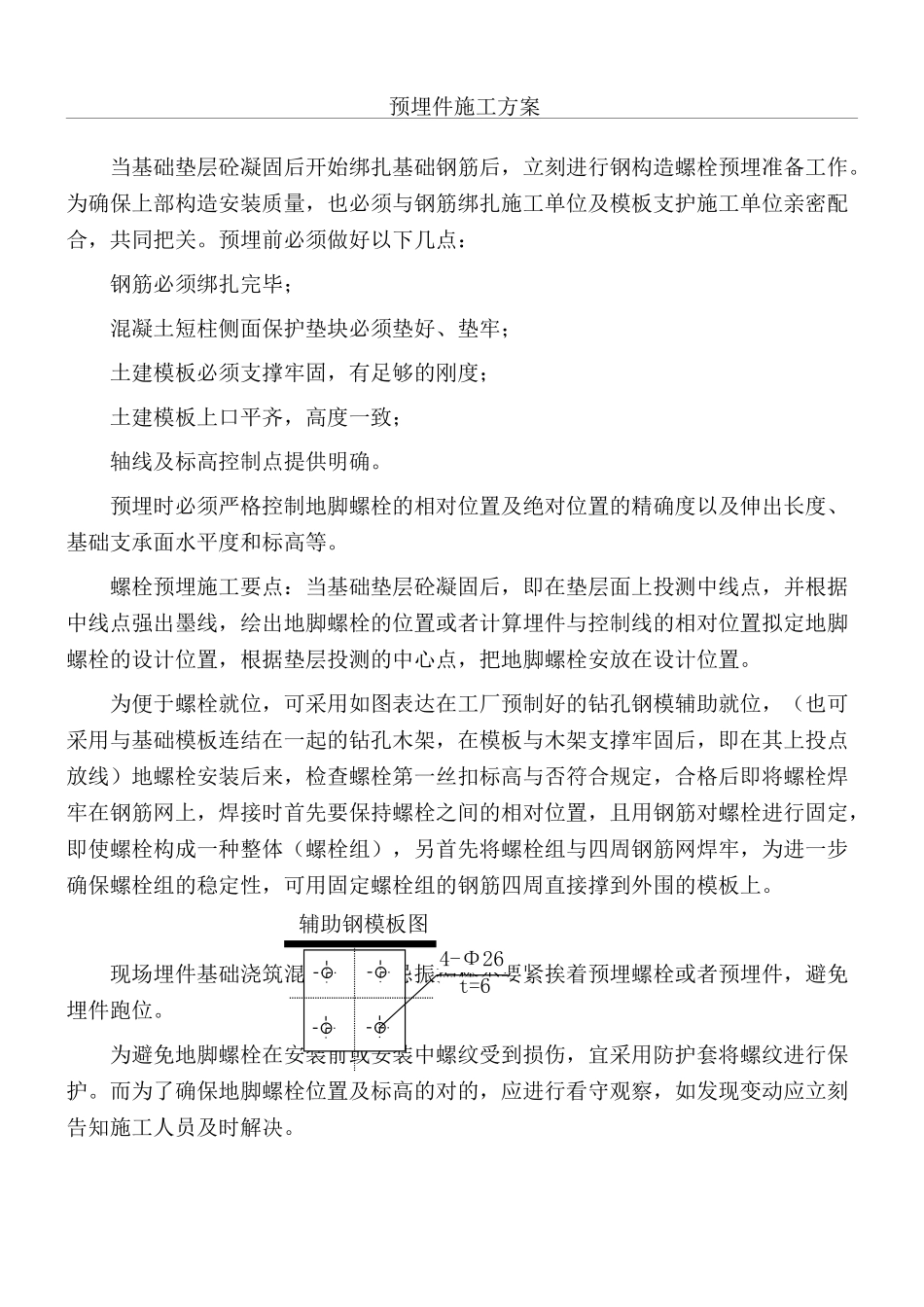

预埋件施工方案当基础垫层砼凝固后开始绑扎基础钢筋后，立刻进行钢构造螺栓预埋准备工作。为确保上部构造安装质量，也必须与钢筋绑扎施工单位及模板支护施工单位亲密配合，共同把关。预埋前必须做好以下几点：钢筋必须绑扎完毕；混凝土短柱侧面保护垫块必须垫好、垫牢；土建模板必须支撑牢固，有足够的刚度；土建模板上口平齐，高度一致；轴线及标高控制点提供明确。预埋时必须严格控制地脚螺栓的相对位置及绝对位置的精确度以及伸出长度、基础支承面水平度和标高等。螺栓预埋施工要点：当基础垫层砼凝固后，即在垫层面上投测中线点，并根据中线点强出墨线，绘出地脚螺栓的位置或者计算埋件与控制线的相对位置拟定地脚螺栓的设计位置，根据垫层投测的中心点，把地脚螺栓安放在设计位置。为便于螺栓就位，可采用如图表达在工厂预制好的钻孔钢模辅助就位，（也可采用与基础模板连结在一起的钻孔木架，在模板与木架支撑牢固后，即在其上投点放线）地螺栓安装后来，检查螺栓第一丝扣标高与否符合规定，合格后即将螺栓焊牢在钢筋网上，焊接时首先要保持螺栓之间的相对位置，且用钢筋对螺栓进行固定，即使螺栓构成一种整体（螺栓组），另首先将螺栓组与四周钢筋网焊牢，为进一步确保螺栓组的稳定性，可用固定螺栓组的钢筋四周直接撑到外围的模板上。现场埋件基础浇筑混凝土时切忌振捣棒不要紧挨着预埋螺栓或者预埋件，避免埋件跑位。为避免地脚螺栓在安装前或安装中螺纹受到损伤，宜采用防护套将螺纹进行保护。而为了确保地脚螺栓位置及标高的对的，应进行看守观察，如发现变动应立刻告知施工人员及时解决。辅助钢模板图4-Φ26t=6混凝土浇筑完毕后，对于基础和预埋件，应先检查复核轴线位置，高低偏差，平整度，标高，然后弹出十字中心线和引测标高(见图表），并必须获得基础验收的合格资料。由于涉及到钢构造制作与安装两方面，又涉及到土建与钢构造之间的关系，因此它们之间的测量工具必须统一。钢柱柱底标高引测示意图RC 基础水准仪柱底标高( 基准标高 )一次浇筑标高
