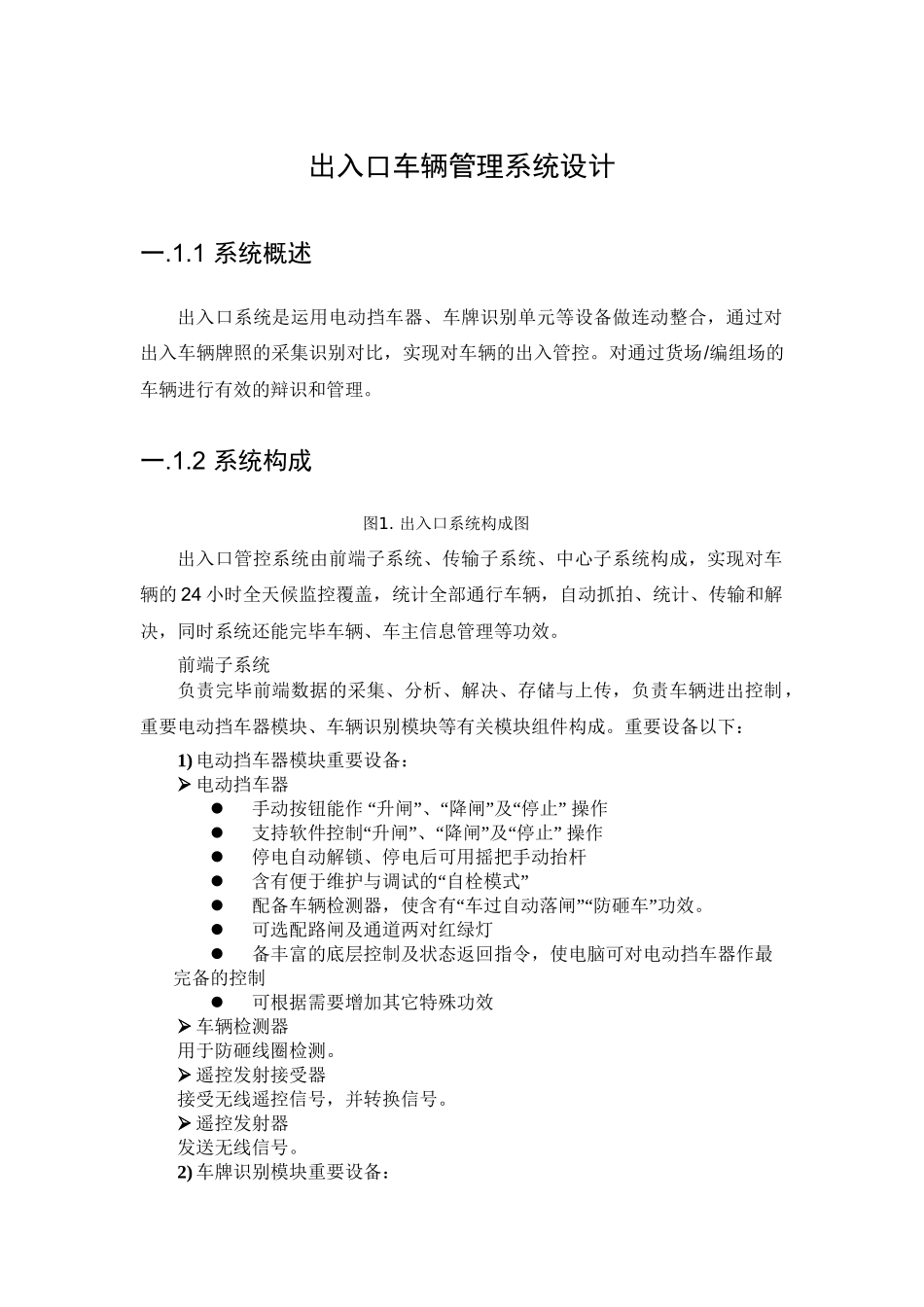

出入口车辆管理系统设计 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998出入口车辆管理系统设计一.1.1 系统概述出入口系统是运用电动挡车器、车牌识别单元等设备做连动整合，通过对出入车辆牌照的采集识别对比，实现对车辆的出入管控。对通过货场/编组场的车辆进行有效的辩识和管理。一.1.2 系统构成图1. 出入口系统构成图出入口管控系统由前端子系统、传输子系统、中心子系统构成，实现对车辆的 24 小时全天候监控覆盖，统计全部通行车辆，自动抓拍、统计、传输和解决，同时系统还能完毕车辆、车主信息管理等功效。前端子系统负责完毕前端数据的采集、分析、解决、存储与上传，负责车辆进出控制，重要电动挡车器模块、车辆识别模块等有关模块组件构成。重要设备以下：1) 电动挡车器模块重要设备： 电动挡车器 “”“”“” 手动按钮能作 升闸 、 降闸 及 停止 操作“”“”“” 支持软件控制 升闸 、 降闸 及 停止 操作停电自动解锁、停电后可用摇把手动抬杆“”含有便于维护与调试的 自栓模式“”“”配备车辆检测器，使含有 车过自动落闸防砸车 功效。可选配路闸及通道两对红绿灯备丰富的底层控制及状态返回指令，使电脑可对电动挡车器作最完备的控制可根据需要增加其它特殊功效 车辆检测器用于防砸线圈检测。 遥控发射接受器接受无线遥控信号，并转换信号。 遥控发射器发送无线信号。2) 车牌识别模块重要设备： 出入口补光抓拍单元出入口视频一体机是由摄像机及护照构成，内置自带 3 颗常亮灯，采用高清晰逐行扫描 CMOS ，含有清晰度高、照度低、帧率高、色彩还 原度好等特点。 防砸车辆检测器本系统采用视频触发方式，由出入口补光抓拍单元来检测来往通行车辆，防砸线圈车检器用与车辆通过检测。 出入口控制终端出入口控制终端负责进行前端数据车辆信息采集、解决、上传后端平台，可实现实时视频、抓拍图片显示、进出抓拍图片关联、实时报警信息显示、系统日志显示、软件开关闸、高峰期锁闸、设备连接状态显示、报警联动等功效。 LED 显示屏室外 LED“”“”显示屏用于显示 中心公布信息 ，实时显示 车牌号码 等信息。网络传输子系统负责完毕数据、图片、视频的传输与交换。其中前端重要由交换机、光纤收发器等构成；中心网络重要由接入层交换机以及核心交换机构成。后端平台管理子系统平台完毕数据信息的接入、比对、统计、分析与共享。由下列软...
