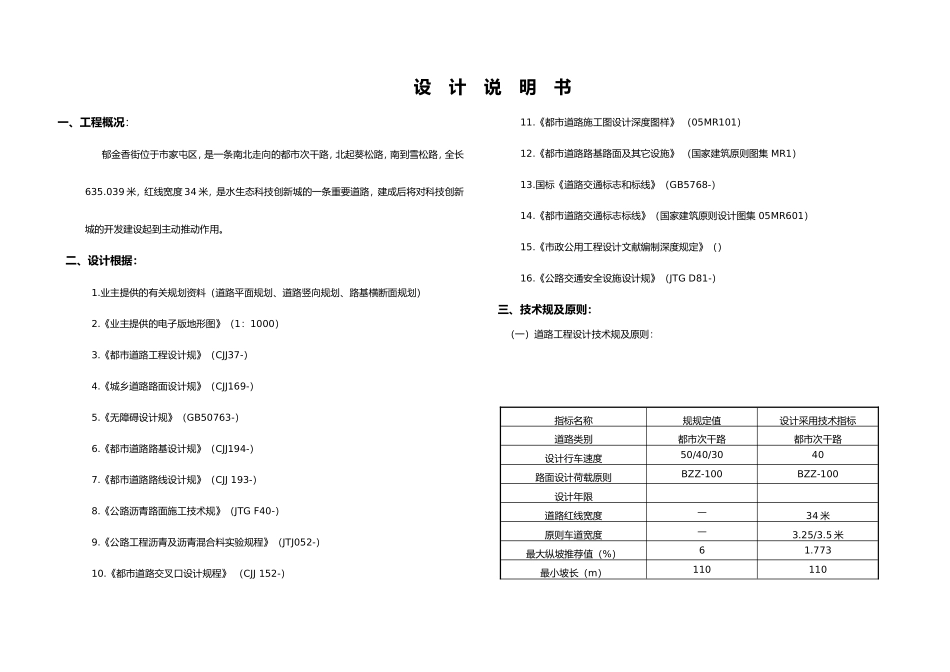

设 计 说 明 书一、工程概况：郁金香街位于市家屯区，是一条南北走向的都市次干路，北起葵松路，南到雪松路，全长635.039 米，红线宽度 34 米，是水生态科技创新城的一条重要道路，建成后将对科技创新城的开发建设起到主动推动作用。二、设计根据：1.业主提供的有关规划资料（道路平面规划、道路竖向规划、路基横断面规划）2.《业主提供的电子版地形图》（1：1000）3.《都市道路工程设计规》（CJJ37-） 4.《城乡道路路面设计规》（CJJ169-）5.《无障碍设计规》（GB50763-）6.《都市道路路基设计规》（CJJ194-） 7.《都市道路路线设计规》（CJJ 193-）8.《公路沥青路面施工技术规》（JTG F40-） 9.《公路工程沥青及沥青混合料实验规程》（JTJ052-）10.《都市道路交叉口设计规程》 （CJJ 152-）11.《都市道路施工图设计深度图样》 （05MR101）12.《都市道路路基路面及其它设施》 （国家建筑原则图集 MR1） 13.国标《道路交通标志和标线》（GB5768-） 14.《都市道路交通标志标线》（国家建筑原则设计图集 05MR601）15.《市政公用工程设计文献编制深度规定》（）16.《公路交通安全设施设计规》（JTG D81-）三、技术规及原则：（一）道路工程设计技术规及原则：指标名称规规定值设计采用技术指标道路类别都市次干路都市次干路设计行车速度50/40/3040路面设计荷载原则BZZ-100BZZ-100设计年限道路红线宽度—34 米原则车道宽度—3.25/3.5 米最大纵坡推荐值（%）61.773最小坡长（m）110110最小纵坡（%）0.30.2凸形竖曲线普通最小半径（m）6002800凹形竖曲线普通最小半径（m）70010000停车视距（m）4040四、平面设计：（一）、平面设计原则 1.道路平面位置考虑都市总体规划道路网布设。2.严格执行《都市道路工程设计规》。（二）、平面设计容郁金香街起点与葵松路（原杜松路）相接，起点坐标： X= 4615030.390 ，Y= 41523802.945； 道路由北向南延伸，终点与雪松路相接。终点坐标：X= 4614395.350，Y= 41523802.951。道路全长 635.039m。施工围为 K0+013～K0+580。道路路线围及周边地块征地基本完毕，因此原有水田浇灌沟渠全部取消。主干渠做改渠解决，具体位置详见《道路平面图》。五、纵断面设计：（一）、纵断面设计原则 1.严格执行规，参数取值不不大于普通最小值，特殊状况需特殊看待。2.纵断面设计需针对规划、现场状况及排水规定进行综合考虑，合理拟定路面设计标高。 （二）、纵断面设计容 道路标高是以规划高程...
