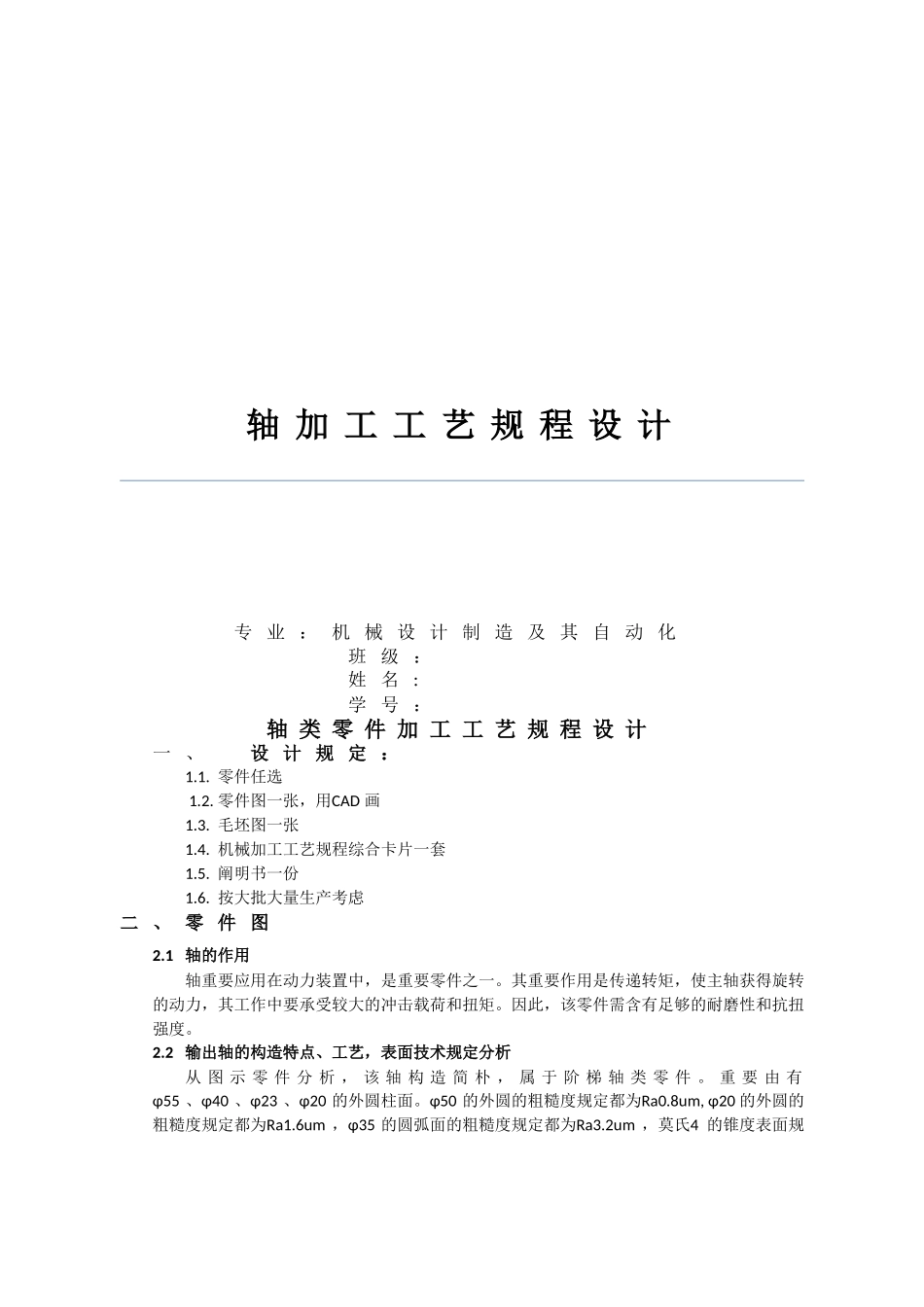

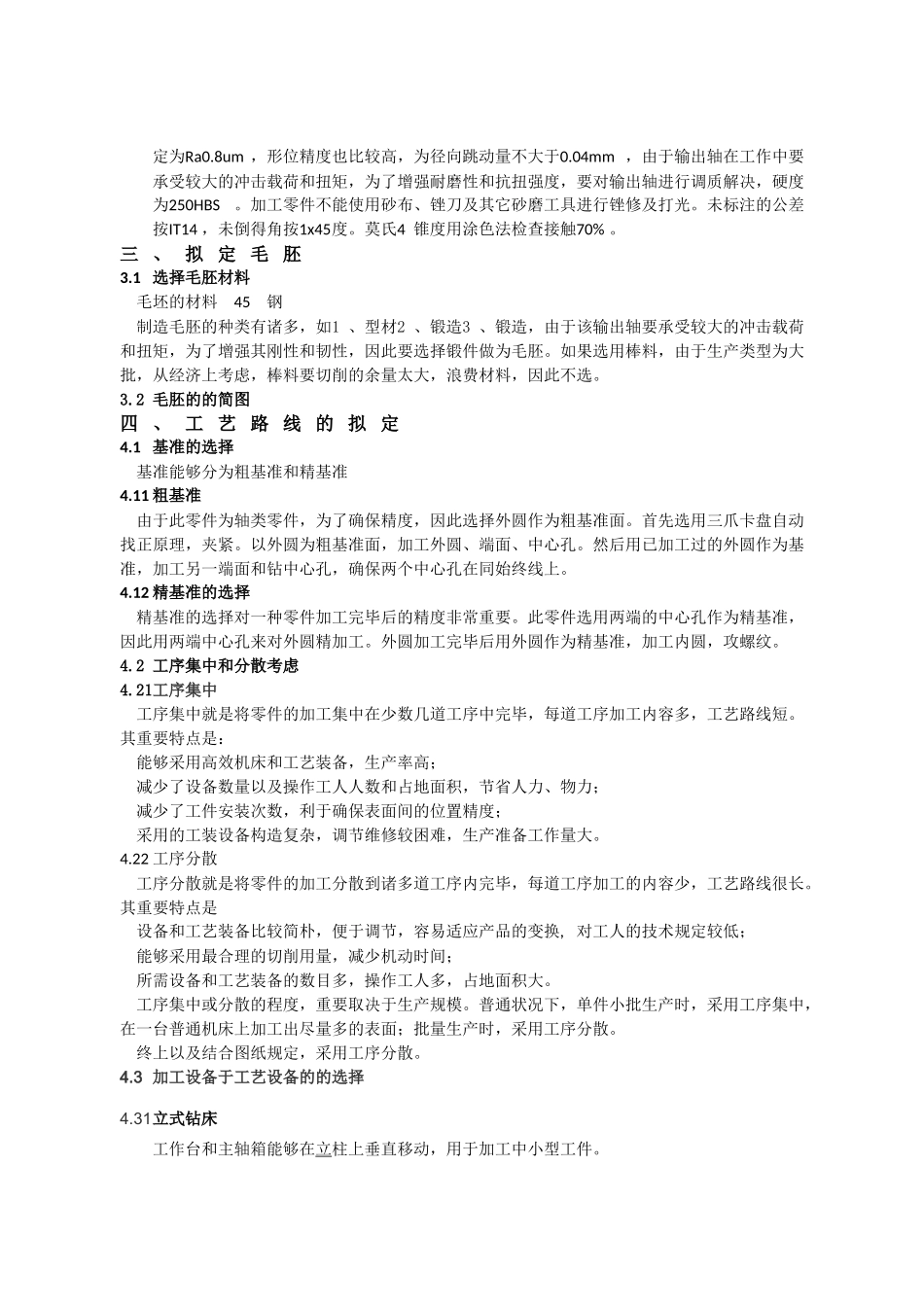

轴 加 工 工 艺 规 程 设 计专 业 ： 机 械 设 计 制 造 及 其 自 动 化班 级 ：姓 名 :学 号 ：轴 类 零 件 加 工 工 艺 规 程 设 计一 、设 计 规 定 ：1.1. 零件任选 1.2. 零件图一张，用CAD 画1.3. 毛坯图一张1.4. 机械加工工艺规程综合卡片一套1.5. 阐明书一份1.6. 按大批大量生产考虑二 、 零 件 图2.1 轴的作用轴重要应用在动力装置中，是重要零件之一。其重要作用是传递转矩，使主轴获得旋转的动力，其工作中要承受较大的冲击载荷和扭矩。因此，该零件需含有足够的耐磨性和抗扭强度。2.2 输出轴的构造特点、工艺，表面技术规定分析从 图 示 零 件 分 析 ， 该 轴 构 造 简 朴 ， 属 于 阶 梯 轴 类 零 件 。 重 要 由 有φ55 、φ40 、φ23 、φ20 的外圆柱面。φ50 的外圆的粗糙度规定都为Ra0.8um, φ20 的外圆的粗糙度规定都为Ra1.6um ，φ35 的圆弧面的粗糙度规定都为Ra3.2um ，莫氏4 的锥度表面规定为Ra0.8um ，形位精度也比较高，为径向跳动量不大于0.04mm ，由于输出轴在工作中要承受较大的冲击载荷和扭矩，为了增强耐磨性和抗扭强度，要对输出轴进行调质解决，硬度为250HBS。加工零件不能使用砂布、锉刀及其它砂磨工具进行锉修及打光。未标注的公差按IT14 ，未倒得角按1x45度。莫氏4 锥度用涂色法检查接触70% 。三 、 拟 定 毛 胚3.1 选择毛胚材料毛坯的材料 45钢制造毛胚的种类有诸多，如1 、型材2 、锻造3 、锻造，由于该输出轴要承受较大的冲击载荷和扭矩，为了增强其刚性和韧性，因此要选择锻件做为毛胚。如果选用棒料，由于生产类型为大批，从经济上考虑，棒料要切削的余量太大，浪费材料，因此不选。3.2 毛胚的的简图四 、 工 艺 路 线 的 拟 定4.1 基准的选择基准能够分为粗基准和精基准4.11 粗基准由于此零件为轴类零件，为了确保精度，因此选择外圆作为粗基准面。首先选用三爪卡盘自动找正原理，夹紧。以外圆为粗基准面，加工外圆、端面、中心孔。然后用已加工过的外圆作为基准，加工另一端面和钻中心孔，确保两个中心孔在同始终线上。4.12 精基准的选择精基准的选择对一种零件加工完毕后的精度非常重要。此零件选用两端的中心孔作为精基准，因此用两端中心孔来对外圆精加工。外圆加工完毕后用外圆作为精基准，加工内圆，攻螺纹。4.2 工序集中和分散考虑4.21工序集中工序集中就是将零件的加...
