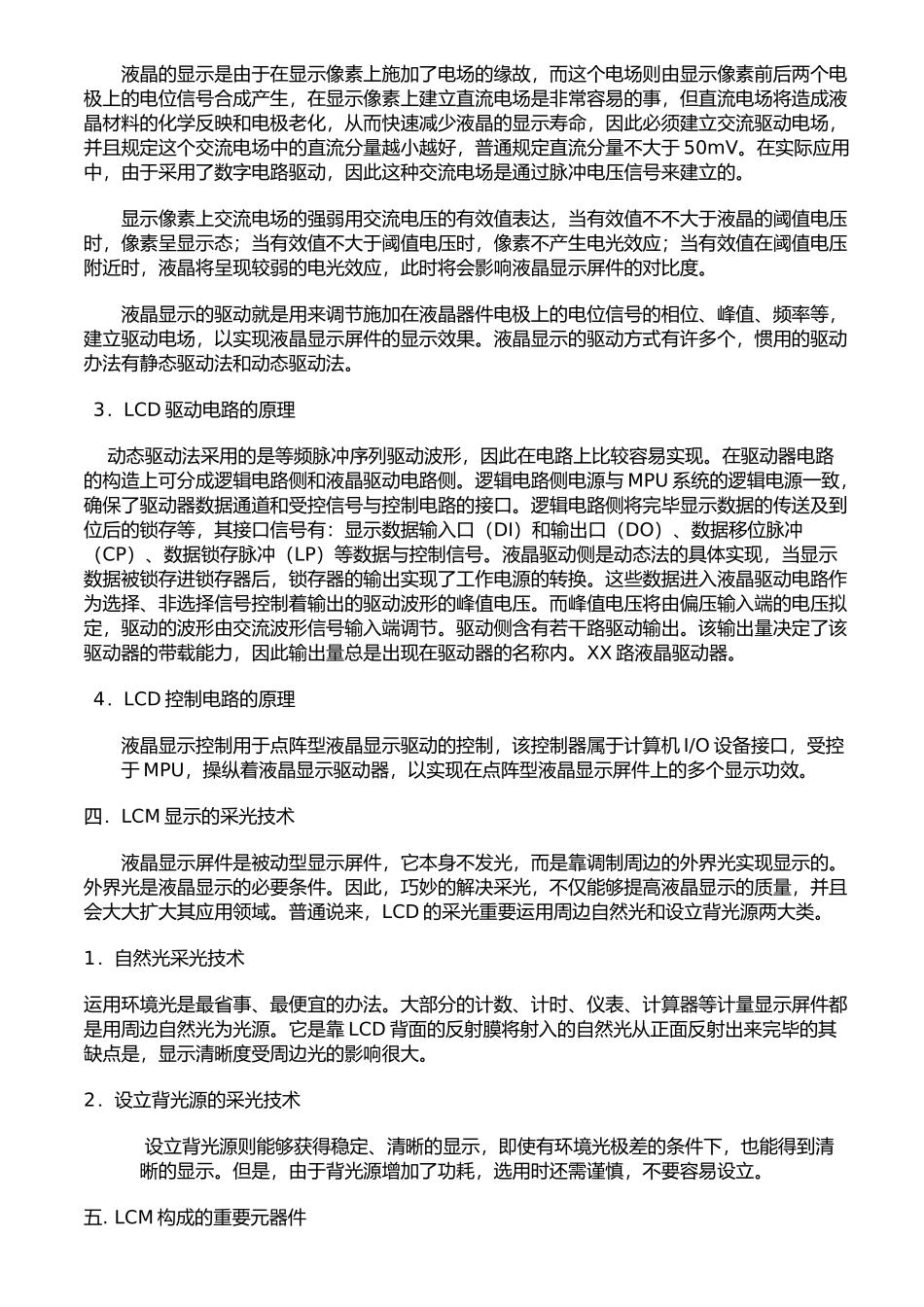

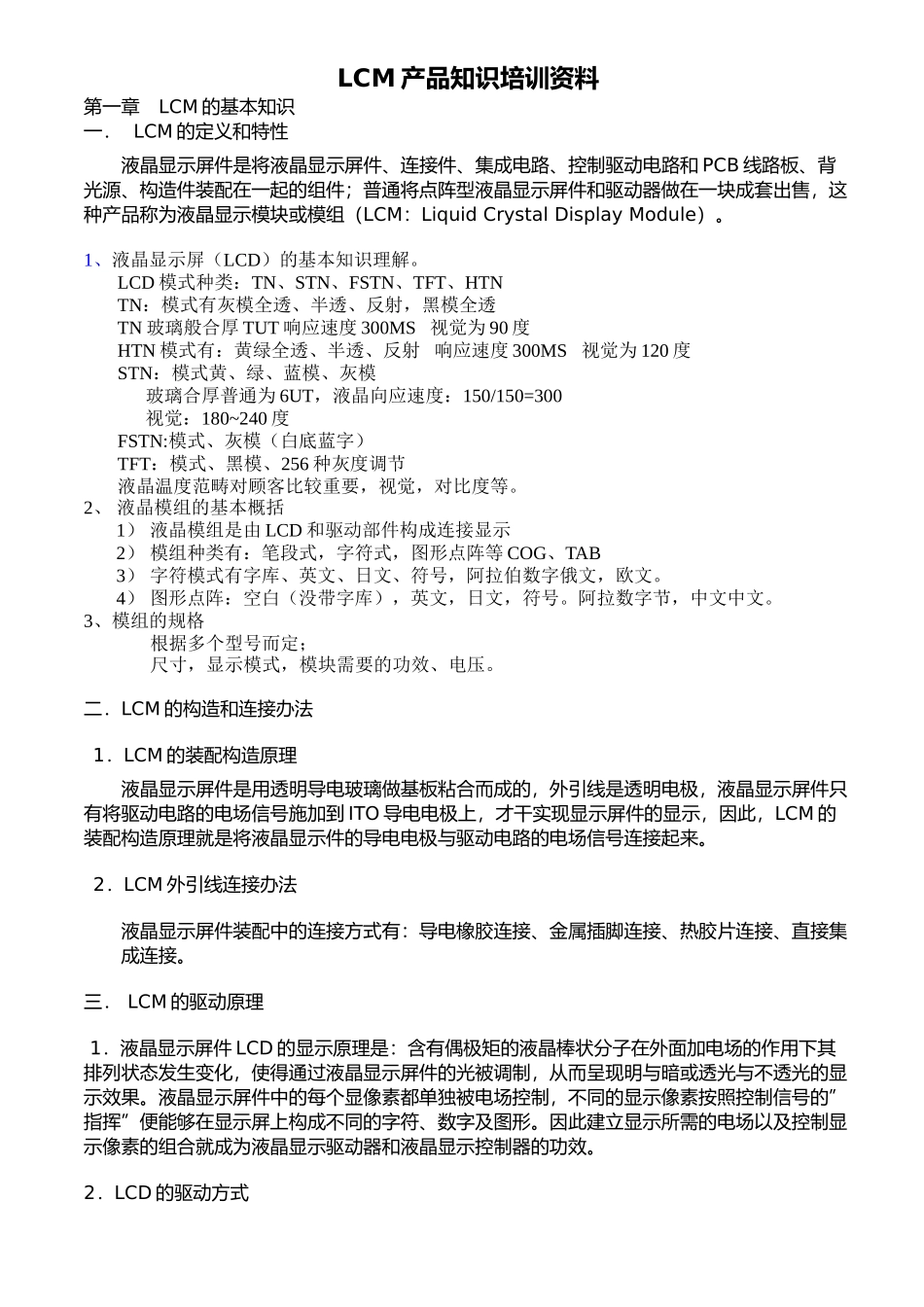

LCM 产品知识培训资料第一章 LCM 的基本知识一． LCM 的定义和特性液晶显示屏件是将液晶显示屏件、连接件、集成电路、控制驱动电路和 PCB 线路板、背光源、构造件装配在一起的组件；普通将点阵型液晶显示屏件和驱动器做在一块成套出售，这种产品称为液晶显示模块或模组（LCM：Liquid Crystal Display Module）。1、液晶显示屏（LCD）的基本知识理解。LCD 模式种类：TN、STN、FSTN、TFT、HTNTN：模式有灰模全透、半透、反射，黑模全透TN 玻璃般合厚 TUT 响应速度 300MS 视觉为 90 度HTN 模式有：黄绿全透、半透、反射 响应速度 300MS 视觉为 120 度STN：模式黄、绿、蓝模、灰模 玻璃合厚普通为 6UT，液晶向应速度：150/150=300 视觉：180~240 度FSTN:模式、灰模（白底蓝字）TFT：模式、黑模、256 种灰度调节液晶温度范畴对顾客比较重要，视觉，对比度等。2、 液晶模组的基本概括1） 液晶模组是由 LCD 和驱动部件构成连接显示2） 模组种类有：笔段式，字符式，图形点阵等 COG、TAB3） 字符模式有字库、英文、日文、符号，阿拉伯数字俄文，欧文。4） 图形点阵：空白（没带字库），英文，日文，符号。阿拉数字节，中文中文。3、模组的规格根据多个型号而定；尺寸，显示模式，模块需要的功效、电压。二．LCM 的构造和连接办法1．LCM 的装配构造原理液晶显示屏件是用透明导电玻璃做基板粘合而成的，外引线是透明电极，液晶显示屏件只有将驱动电路的电场信号施加到 ITO 导电电极上，才干实现显示屏件的显示，因此，LCM 的装配构造原理就是将液晶显示件的导电电极与驱动电路的电场信号连接起来。2．LCM 外引线连接办法液晶显示屏件装配中的连接方式有：导电橡胶连接、金属插脚连接、热胶片连接、直接集成连接。三． LCM 的驱动原理 1．液晶显示屏件 LCD 的显示原理是：含有偶极矩的液晶棒状分子在外面加电场的作用下其排列状态发生变化，使得通过液晶显示屏件的光被调制，从而呈现明与暗或透光与不透光的显示效果。液晶显示屏件中的每个显像素都单独被电场控制，不同的显示像素按照控制信号的”指挥”便能够在显示屏上构成不同的字符、数字及图形。因此建立显示所需的电场以及控制显示像素的组合就成为液晶显示驱动器和液晶显示控制器的功效。2．LCD 的驱动方式液晶的显示是由于在显示像素上施加了电场的缘故，而这个电场则由显示像素前后两个电极上的电位信号合成产生，在显示像素上建立直流电场是非常...
