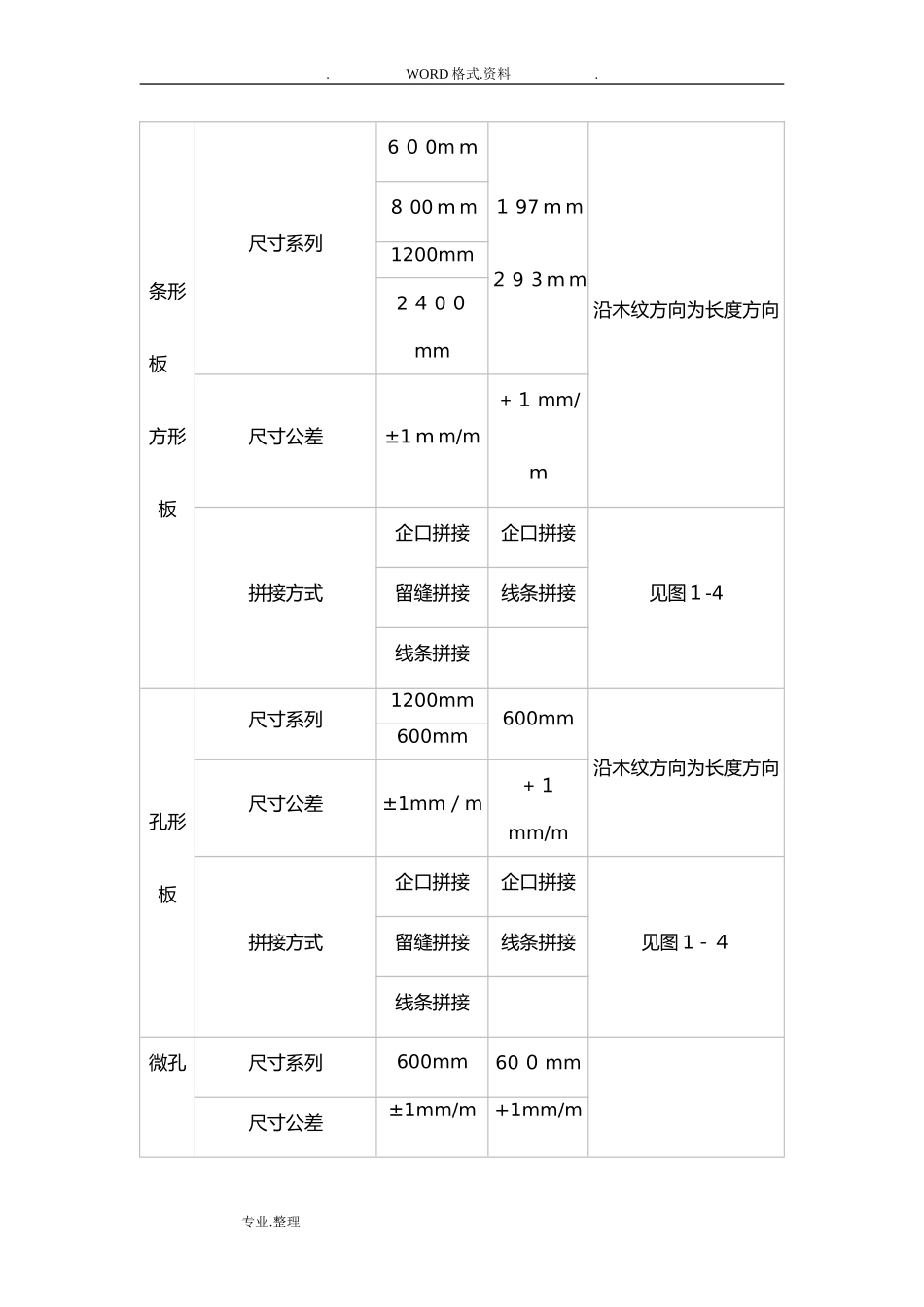

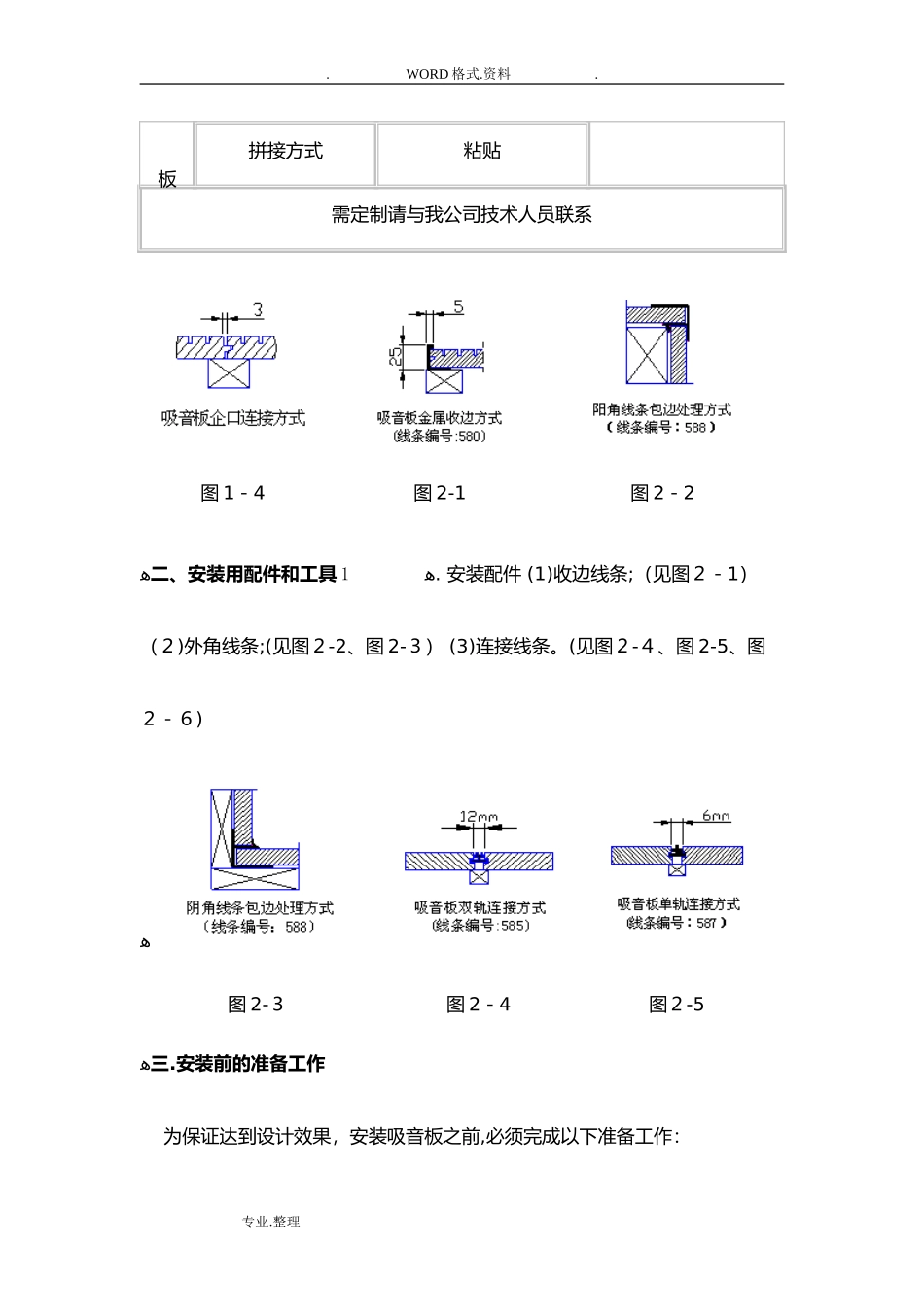

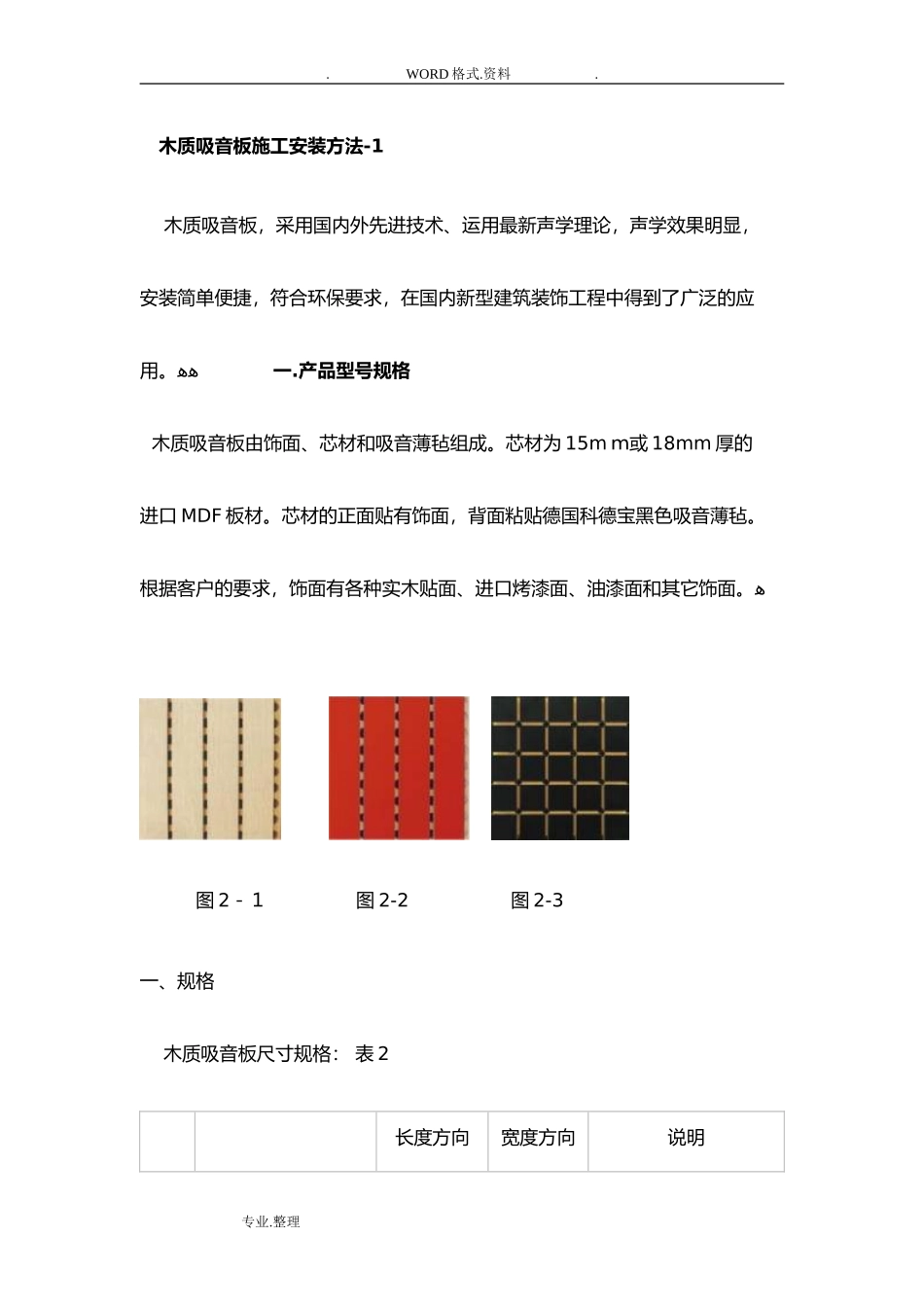

.WORD格式.资料.木质吸音板施工安装方法-1木质吸音板,采用国内外先进技术、运用最新声学理论,声学效果明显,安装简单便捷,符合环保要求,在国内新型建筑装饰工程中得到了广泛的应用。ﻫﻫ一.产品型号规格木质吸音板由饰面、芯材和吸音薄毡组成。芯材为15mm或18mm厚的进口MDF板材。芯材的正面贴有饰面,背面粘贴德国科德宝黑色吸音薄毡。根据客户的要求,饰面有各种实木贴面、进口烤漆面、油漆面和其它饰面。ﻫ图2-1图2-2图2-3一、规格木质吸音板尺寸规格:表2长度方向宽度方向说明专业.整理.WORD格式.资料.条形板方形板尺寸系列600mm197mm293mm沿木纹方向为长度方向800mm1200mm2400mm尺寸公差±1mm/m+1mm/m拼接方式企口拼接企口拼接见图1-4留缝拼接线条拼接线条拼接孔形板尺寸系列1200mm600mm沿木纹方向为长度方向600mm尺寸公差±1mm/m+1mm/m拼接方式企口拼接企口拼接见图1-4留缝拼接线条拼接线条拼接微孔尺寸系列600mm600mm尺寸公差±1mm/m+1mm/m专业.整理.WORD格式.资料.板拼接方式粘贴需定制请与我公司技术人员联系图1-4图2-1图2-2ﻫ二、安装用配件和工具ﻫ1.安装配件(1)收边线条;(见图2-1)(2)外角线条;(见图2-2、图2-3)(3)连接线条。(见图2-4、图2-5、图2-6)ﻫ图2-3图2-4图2-5ﻫ三.安装前的准备工作为保证达到设计效果,安装吸音板之前,必须完成以下准备工作:专业.整理.WORD格式.资料.1.安装场所ﻫ(1)安装场所必须干燥,最低温度不低于10摄氏度。(2)安装场所安装后的最大湿度变化值应控制在40%~60%范围内。ﻫ(3)安装场所至少在安装前24小时必须要达到以上规定的温湿标准。2.吸音板(1)核对吸音板的型号、规格尺寸和数量。ﻫ(2)吸音板必须在待安装的场所内放置48小时,以便吸音板适应室内环/境而定型。3.龙骨ﻫ(1)吸音板覆盖的墙面必须按设计图或施工图的要求安装龙骨,并对龙骨进行调平处理。龙骨表面应平整、光滑、无锈蚀、无变形。ﻫ(2)结构墙体要按照建筑规范进行施工前处理,龙骨的排布尺寸一定要和吸音板的排布相适应。木龙骨间距应小于300mm,轻钢龙骨间距不大于400mm。龙骨的安装应与吸音板长度方向相垂直(吸音板竖向排列时参照图3-1;吸音板横向排列时参照图3-2)。ﻫ(3)木龙骨表面到基层的距离专业.整理.WORD格式.资料.按照具体要求,一般为50mm。木龙骨边面平整度及垂直度误差应不大于0.5mm。ﻫ(4)龙骨间隙内需要填充物的,应按设计要求先行安装、处理,并保证不影响吸音板的安装。ﻫ图3-1图3-2ﻫ四.安装ﻫ1.测量墙面尺寸,确认安装位置,确定水平线和垂直线,确定电线插口、管子等物体的切空预留尺寸。ﻫ2.按施工现场的实际尺寸计算并裁开部分吸音板(对立面上有对称要求的,尤其要注意裁开部分吸音板的尺寸,保证两边的对称)和线条(收边线条、外角线条、连接线条),并为电线插口、管子等物体切空预留。3.安装吸音板:专业.整理.WORD格式.资料.(1)吸音板的安装顺序,遵循从左到右、从下到上的原则。ﻫ(2)吸音板横向安装时,凹口朝上;竖直安装时,凹口在右侧。(3)部分实木吸音板有对花纹要求的,每一立面应按照吸音板上事先编制好的编号依次从小到大进行安装。(吸音板的编号遵循从左到右、从下到上、数字依次从小到大)ﻫ4.吸音板在龙骨上的固定:(1)木龙骨:用射钉安装沿企口及板槽处用射钉将吸音板固定在龙骨上,射钉必须有2/3以上嵌入木龙骨,射钉要均匀排布,并要求有一定的密度,每块吸音板与每条龙骨上联结射钉数量不少于10个。ﻫ(2)轻钢龙骨:采用专用安装配件吸音板横向安装,凹口朝上并用安装配件安装,每块吸音板依次相接。吸音板竖直安装,凹口在右侧,则从左开始用同样的方法安装。二块吸音板端要留出不小于3mm的缝隙。(见图2-6)ﻫ5.对吸音板有收边要求时,可采用编号为580收边线条对其进行收边,收边处用螺钉固定。对右侧、上侧的收边线条安装时为横向膨胀预留1.5mm,并可采用硅胶密封。(见图2-1)ﻫ6.墙专业.整理.WORD格式.资料.角处吸音板安装有二种方法,密拼或用588线条固定。(1)内墙角(阴角),密拼(见图4-1);用588线条固定(见图4-2);ﻫ(2)外墙角(阳角),密拼(...
