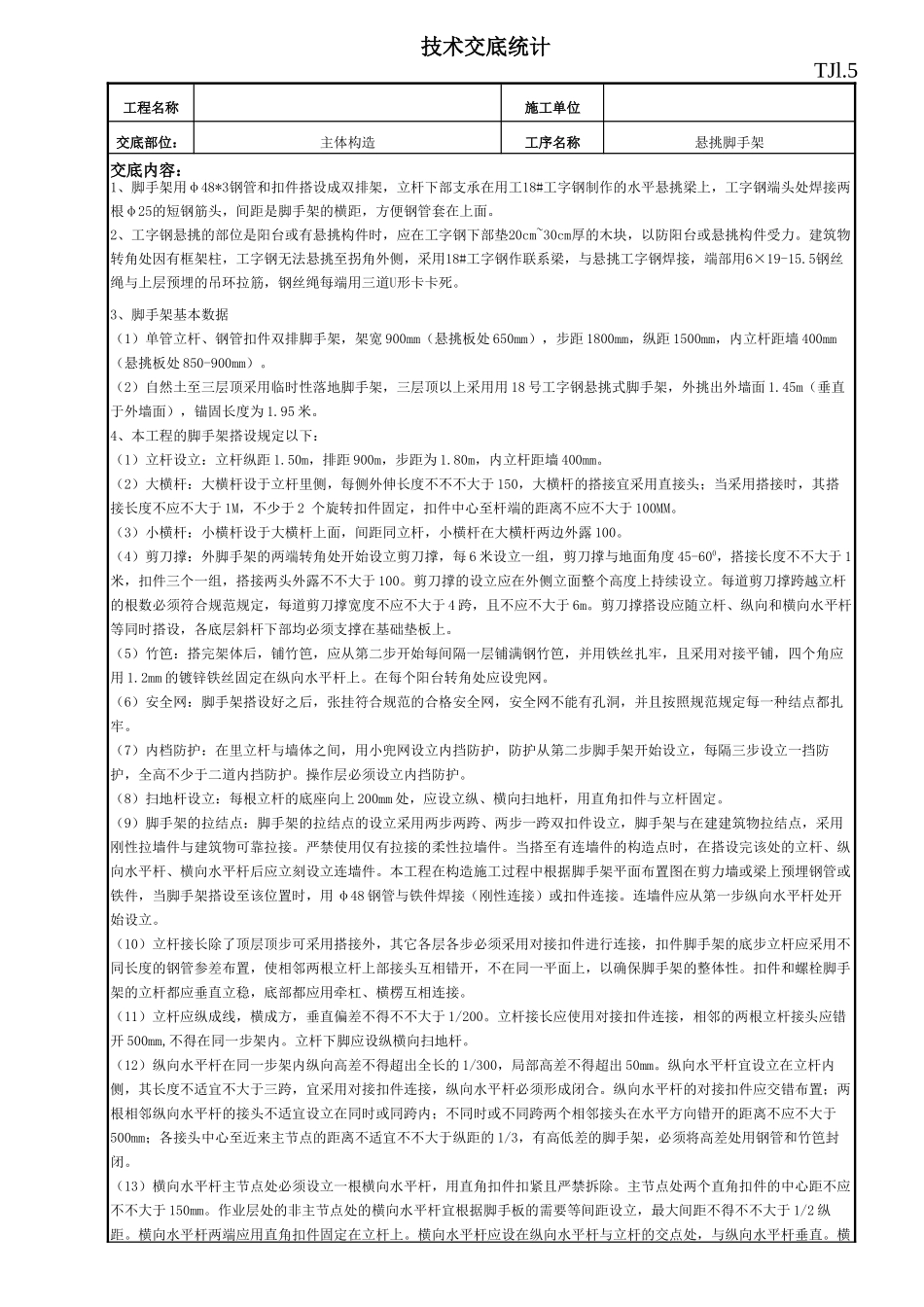

技术交底统计TJl.5工程名称 施工单位 交底部位：主体构造工序名称悬挑脚手架交底内容：1、脚手架用φ48*3钢管和扣件搭设成双排架，立杆下部支承在用工18#工字钢制作的水平悬挑梁上，工字钢端头处焊接两根φ25的短钢筋头，间距是脚手架的横距，方便钢管套在上面。2、工字钢悬挑的部位是阳台或有悬挑构件时，应在工字钢下部垫20cm~30cm厚的木块，以防阳台或悬挑构件受力。建筑物转角处因有框架柱，工字钢无法悬挑至拐角外侧，采用18#工字钢作联系梁，与悬挑工字钢焊接，端部用6×19-15.5钢丝绳与上层预埋的吊环拉筋，钢丝绳每端用三道U形卡卡死。3、脚手架基本数据（1）单管立杆、钢管扣件双排脚手架，架宽 900mm（悬挑板处 650mm），步距 1800mm，纵距 1500mm，内立杆距墙 400mm（悬挑板处 850-900mm）。（2）自然土至三层顶采用临时性落地脚手架，三层顶以上采用用 18 号工字钢悬挑式脚手架，外挑出外墙面 1.45m（垂直于外墙面），锚固长度为 1.95 米。4、本工程的脚手架搭设规定以下：（1）立杆设立：立杆纵距 1.50m，排距 900m，步距为 1.80m，内立杆距墙 400mm。（2）大横杆：大横杆设于立杆里侧，每侧外伸长度不不不大于 150，大横杆的搭接宜采用直接头；当采用搭接时，其搭接长度不应不大于 1M，不少于 2 个旋转扣件固定，扣件中心至杆端的距离不应不大于 100MM。（3）小横杆：小横杆设于大横杆上面，间距同立杆，小横杆在大横杆两边外露 100。（4）剪刀撑：外脚手架的两端转角处开始设立剪刀撑，每 6 米设立一组，剪刀撑与地面角度 45-600，搭接长度不不大于 1米，扣件三个一组，搭接两头外露不不大于 100。剪刀撑的设立应在外侧立面整个高度上持续设立。每道剪刀撑跨越立杆的根数必须符合规范规定，每道剪刀撑宽度不应不大于 4 跨，且不应不大于 6m。剪刀撑搭设应随立杆、纵向和横向水平杆等同时搭设，各底层斜杆下部均必须支撑在基础垫板上。（5）竹笆：搭完架体后，铺竹笆，应从第二步开始每间隔一层铺满钢竹笆，并用铁丝扎牢，且采用对接平铺，四个角应用 1.2mm 的镀锌铁丝固定在纵向水平杆上。在每个阳台转角处应设兜网。（6）安全网：脚手架搭设好之后，张挂符合规范的合格安全网，安全网不能有孔洞，并且按照规范规定每一种结点都扎牢。（7）内档防护：在里立杆与墙体之间，用小兜网设立内挡防护，防护从第二步脚手架开始设立，每隔三步设立一挡防护，全高不少于二道内挡防护。操作层必须设立内挡防...
