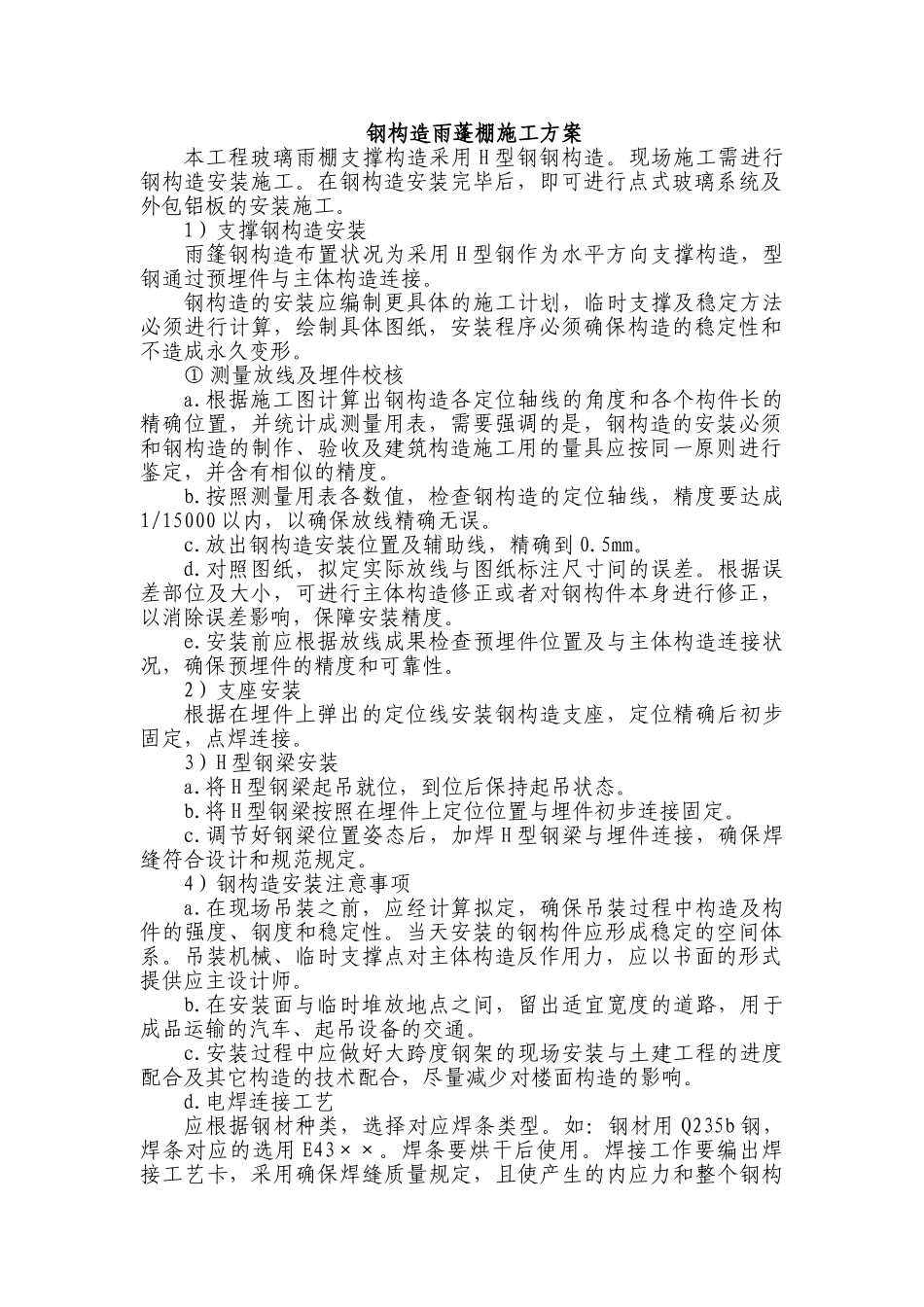

钢构造雨蓬棚施工方案本工程玻璃雨棚支撑构造采用 H 型钢钢构造。现场施工需进行钢构造安装施工。在钢构造安装完毕后，即可进行点式玻璃系统及外包铝板的安装施工。1）支撑钢构造安装雨篷钢构造布置状况为采用 H 型钢作为水平方向支撑构造，型钢通过预埋件与主体构造连接。钢构造的安装应编制更具体的施工计划，临时支撑及稳定方法必须进行计算，绘制具体图纸，安装程序必须确保构造的稳定性和不造成永久变形。① 测量放线及埋件校核a.根据施工图计算出钢构造各定位轴线的角度和各个构件长的精确位置，并统计成测量用表，需要强调的是，钢构造的安装必须和钢构造的制作、验收及建筑构造施工用的量具应按同一原则进行鉴定，并含有相似的精度。b.按照测量用表各数值，检查钢构造的定位轴线，精度要达成1/15000 以内，以确保放线精确无误。c.放出钢构造安装位置及辅助线，精确到 0.5mm。d.对照图纸，拟定实际放线与图纸标注尺寸间的误差。根据误差部位及大小，可进行主体构造修正或者对钢构件本身进行修正，以消除误差影响，保障安装精度。e.安装前应根据放线成果检查预埋件位置及与主体构造连接状况，确保预埋件的精度和可靠性。2）支座安装根据在埋件上弹出的定位线安装钢构造支座，定位精确后初步固定，点焊连接。3）H 型钢梁安装a.将 H 型钢梁起吊就位，到位后保持起吊状态。b.将 H 型钢梁按照在埋件上定位位置与埋件初步连接固定。c.调节好钢梁位置姿态后，加焊 H 型钢梁与埋件连接，确保焊缝符合设计和规范规定。4）钢构造安装注意事项a.在现场吊装之前，应经计算拟定，确保吊装过程中构造及构件的强度、钢度和稳定性。当天安装的钢构件应形成稳定的空间体系。吊装机械、临时支撑点对主体构造反作用力，应以书面的形式提供应主设计师。b.在安装面与临时堆放地点之间，留出适宜宽度的道路，用于成品运输的汽车、起吊设备的交通。c.安装过程中应做好大跨度钢架的现场安装与土建工程的进度配合及其它构造的技术配合，尽量减少对楼面构造的影响。d.电焊连接工艺应根据钢材种类，选择对应焊条类型。如：钢材用 Q235b 钢，焊条对应的选用 E43××。焊条要烘干后使用。焊接工作要编出焊接工艺卡，采用确保焊缝质量规定，且使产生的内应力和整个钢构造变形最小的焊接方法。5）电焊连接应符合下列规定：a．焊条规定放在干燥的房间保管。b．在焊条箱内放入除湿剂。c．除去焊接体表面的湿气，结露用干燥的布将水除去。d．在雨中严禁焊接，...
