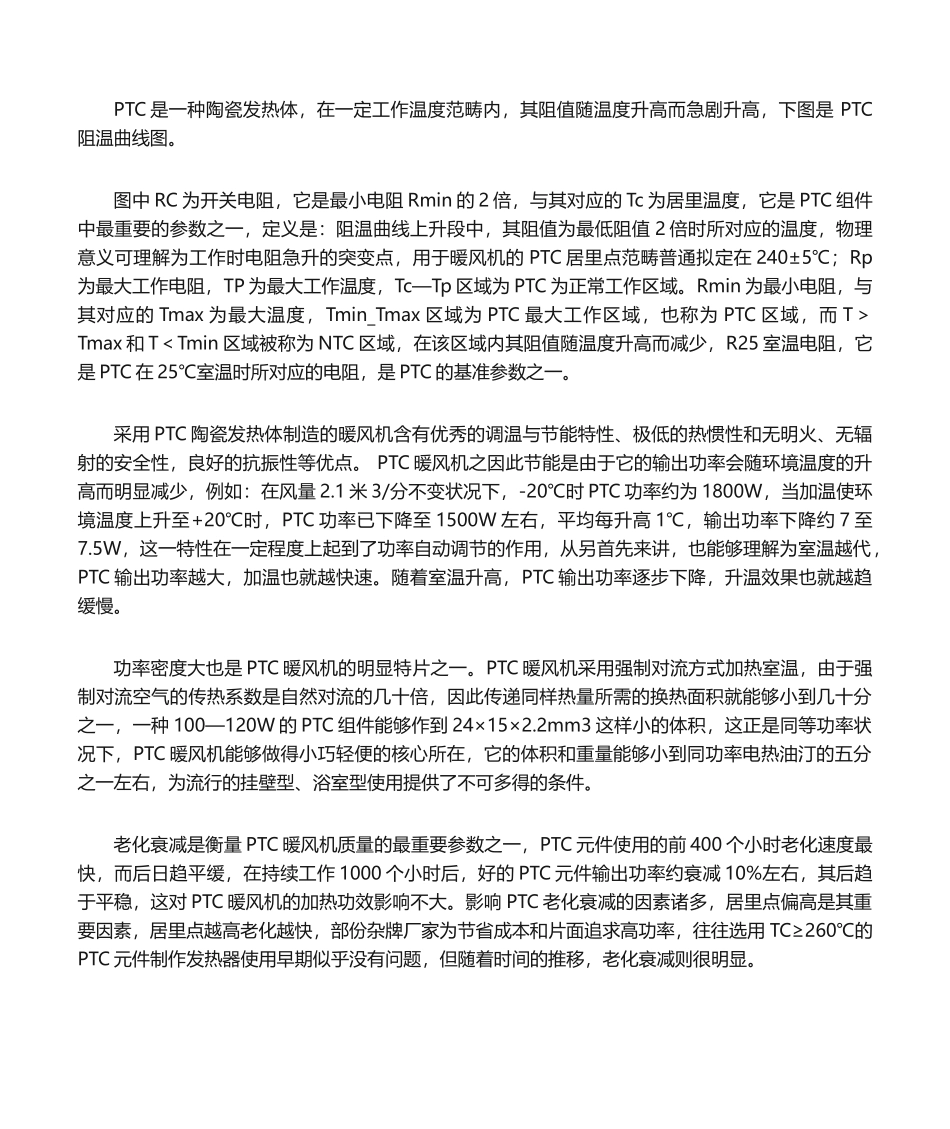

PTC 是一种陶瓷发热体，在一定工作温度范畴内，其阻值随温度升高而急剧升高，下图是 PTC阻温曲线图。图中 RC 为开关电阻，它是最小电阻 Rmin 的 2 倍，与其对应的 Tc 为居里温度，它是 PTC 组件中最重要的参数之一，定义是：阻温曲线上升段中，其阻值为最低阻值 2 倍时所对应的温度，物理意义可理解为工作时电阻急升的突变点，用于暖风机的 PTC 居里点范畴普通拟定在 240±5℃；Rp为最大工作电阻，TP 为最大工作温度，Tc—Tp 区域为 PTC 为正常工作区域。Rmin 为最小电阻，与其对应的 Tmax 为最大温度，Tmin_Tmax 区域为 PTC 最大工作区域，也称为 PTC 区域，而 T＞Tmax 和 T＜Tmin 区域被称为 NTC 区域，在该区域内其阻值随温度升高而减少，R25 室温电阻，它是 PTC 在 25℃室温时所对应的电阻，是 PTC 的基准参数之一。采用 PTC 陶瓷发热体制造的暖风机含有优秀的调温与节能特性、极低的热惯性和无明火、无辐射的安全性，良好的抗振性等优点。 PTC 暖风机之因此节能是由于它的输出功率会随环境温度的升高而明显减少，例如：在风量 2.1 米 3/分不变状况下，-20℃时 PTC 功率约为 1800W，当加温使环境温度上升至+20℃时，PTC 功率已下降至 1500W 左右，平均每升高 1℃，输出功率下降约 7 至7.5W，这一特性在一定程度上起到了功率自动调节的作用，从另首先来讲，也能够理解为室温越代，PTC 输出功率越大，加温也就越快速。随着室温升高，PTC 输出功率逐步下降，升温效果也就越趋缓慢。功率密度大也是 PTC 暖风机的明显特片之一。PTC 暖风机采用强制对流方式加热室温，由于强制对流空气的传热系数是自然对流的几十倍，因此传递同样热量所需的换热面积就能够小到几十分之一，一种 100—120W 的 PTC 组件能够作到 24×15×2.2mm3 这样小的体积，这正是同等功率状况下，PTC 暖风机能够做得小巧轻便的核心所在，它的体积和重量能够小到同功率电热油汀的五分之一左右，为流行的挂壁型、浴室型使用提供了不可多得的条件。老化衰减是衡量 PTC 暖风机质量的最重要参数之一，PTC 元件使用的前 400 个小时老化速度最快，而后日趋平缓，在持续工作 1000 个小时后，好的 PTC 元件输出功率约衰减 10%左右，其后趋于平稳，这对 PTC 暖风机的加热功效影响不大。影响 PTC 老化衰减的因素诸多，居里点偏高是其重要因素，居里点越高老化越快，部份杂牌厂家为节省成本和片面追求高功率，往往选用 TC≥260℃的PTC 元件制作发热器使用早期似乎没有问题，但随着时间的推移，老化衰减则很明显。
