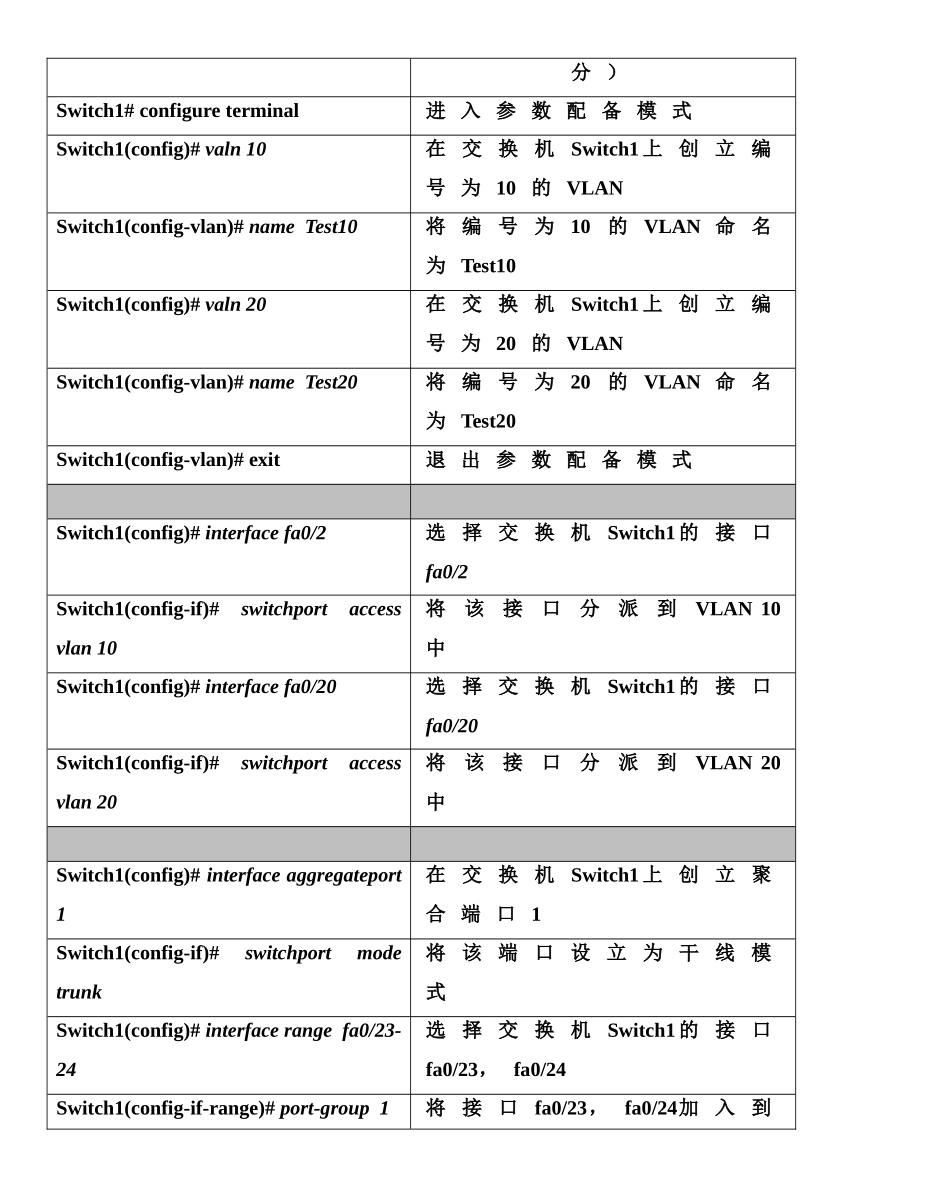

综 合 案 例 分 析1 如 图 1 所 示 ， 为 了 使 某 局 域 网 中 不 同 VLAN Test10 （ VLAN编 号 为 10 ， IP地 址 为 192.168.10.1 / 255.255.255.0 ） 和 Test20 （ VLAN编号为20， IP地址为192.168.20.1 / 255.255.255.0）中的PC1,PC2,PC3,PC4之间能够互相通信，在交换机Switch1 、 Switch2 、 Switch3 和 PC1~PC4 上 进 行 了 对 应 配 备 ， 下 表为 部 分 派 备 命 令 ， 请 简 要 解 释 各 命 令 的 含 义 。图 1 网 络 规 划 示 意 图（ 1 ）Switch1上 的 配 备配 备 命 令含 义 （ 每 行 2 分 ， 共 28分 ）Switch1# configure terminal进 入 参 数 配 备 模 式Switch1(config)# valn 10在交换机Switch1 上创立编号 为 10 的 VLANSwitch1(config-vlan)# name Test10将 编 号 为10 的 VLAN 命 名为 Test10Switch1(config)# valn 20在交换机Switch1 上创立编号 为 20 的 VLANSwitch1(config-vlan)# name Test20将 编 号 为20 的 VLAN 命 名为 Test20Switch1(config-vlan)# exit退 出 参 数 配 备 模 式Switch1(config)# interface fa0/2选择交换机Switch1 的接口fa0/2Switch1(config-if)# switchport access vlan 10将该接口分派到VLAN 10中Switch1(config)# interface fa0/20选择交换机Switch1 的接口fa0/20Switch1(config-if)# switchport access vlan 20将该接口分派到VLAN 20中Switch1(config)# interface aggregateport 1在交换机Switch1 上创立聚合 端 口 1Switch1(config-if)# switchport mode trunk 将 该 端 口 设 立 为 干 线 模式Switch1(config)# interface range fa0/23-24选择交换机Switch1 的接口fa0/23， fa0/24Switch1(config-if-range)# port-group 1将接口fa0/23，fa0/24加入到聚 合 端 口 1 中（ 2 ）Switch3上 的 配 备配 备 命 令含 义 （ 每 行 2 分 ， 共 16分 ）Switch3(config)# vlan 10在 交 换 机 Switch3 上 创 立 编号 为 10 的 VLANSwitch3(config-vlan)# name test10将 编 号 为 10 的 VLAN 命 名为 Test10Switch3(config)# vlan 20在 交 换 机 Switch3 上 创 立 编号 为 20 的 VLANSwitch3(config-vlan)#name test20将 编...
