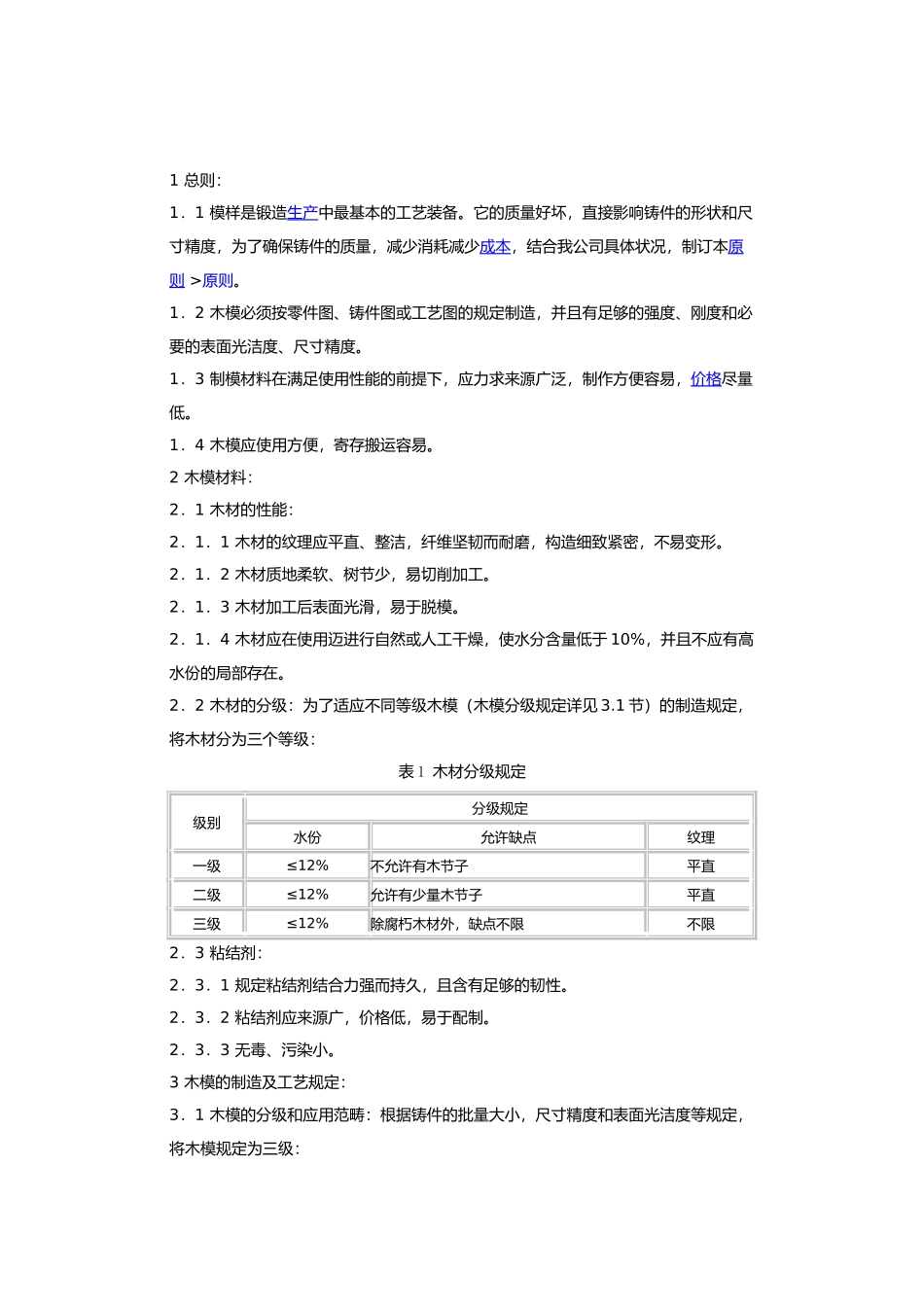

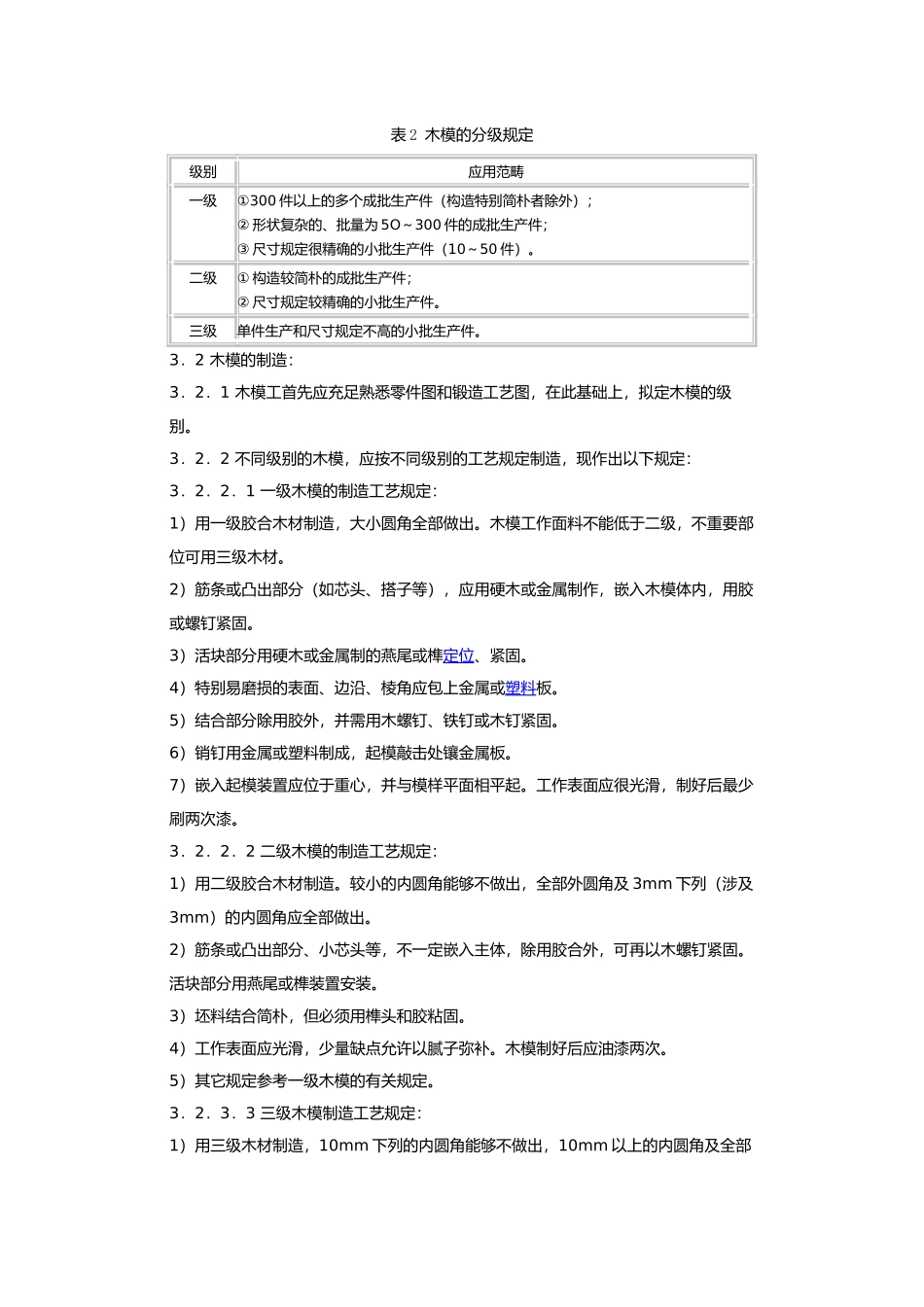

铸件木模工艺(总 9 页)-CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面,使用请直接删除1 总则:1.1 模样是锻造生产中最基本的工艺装备。它的质量好坏,直接影响铸件的形状和尺寸精度,为了确保铸件的质量,减少消耗减少成本,结合我公司具体状况,制订本原则 >原则。1.2 木模必须按零件图、铸件图或工艺图的规定制造,并且有足够的强度、刚度和必要的表面光洁度、尺寸精度。1.3 制模材料在满足使用性能的前提下,应力求来源广泛,制作方便容易,价格尽量低。1.4 木模应使用方便,寄存搬运容易。2 木模材料:2.1 木材的性能:2.1.1 木材的纹理应平直、整洁,纤维坚韧而耐磨,构造细致紧密,不易变形。2.1.2 木材质地柔软、树节少,易切削加工。2.1.3 木材加工后表面光滑,易于脱模。2.1.4 木材应在使用迈进行自然或人工干燥,使水分含量低于 10%,并且不应有高水份的局部存在。2.2 木材的分级:为了适应不同等级木模(木模分级规定详见 3.1 节)的制造规定,将木材分为三个等级:表 1 木材分级规定级别分级规定水份允许缺点纹理一级≤12%不允许有木节子平直二级≤12%允许有少量木节子平直三级≤12%除腐朽木材外,缺点不限不限2.3 粘结剂:2.3.1 规定粘结剂结合力强而持久,且含有足够的韧性。2.3.2 粘结剂应来源广,价格低,易于配制。2.3.3 无毒、污染小。3 木模的制造及工艺规定:3.1 木模的分级和应用范畴:根据铸件的批量大小,尺寸精度和表面光洁度等规定,将木模规定为三级:表 2 木模的分级规定级别应用范畴一级①300 件以上的多个成批生产件(构造特别简朴者除外);② 形状复杂的、批量为 5O~300 件的成批生产件;③ 尺寸规定很精确的小批生产件(10~50 件)。二级① 构造较简朴的成批生产件;② 尺寸规定较精确的小批生产件。三级单件生产和尺寸规定不高的小批生产件。3.2 木模的制造:3.2.1 木模工首先应充足熟悉零件图和锻造工艺图,在此基础上,拟定木模的级别。3.2.2 不同级别的木模,应按不同级别的工艺规定制造,现作出以下规定:3.2.2.1 一级木模的制造工艺规定:1)用一级胶合木材制造,大小圆角全部做出。木模工作面料不能低于二级,不重要部位可用三级木材。2)筋条或凸出部分(如芯头、搭子等),应用硬木或金属制作,嵌入木模体内,用胶或螺钉紧固。3)活块部分用硬木或金属制的燕尾或榫定位、紧固。4)特别易磨损的表面、边沿、棱...
