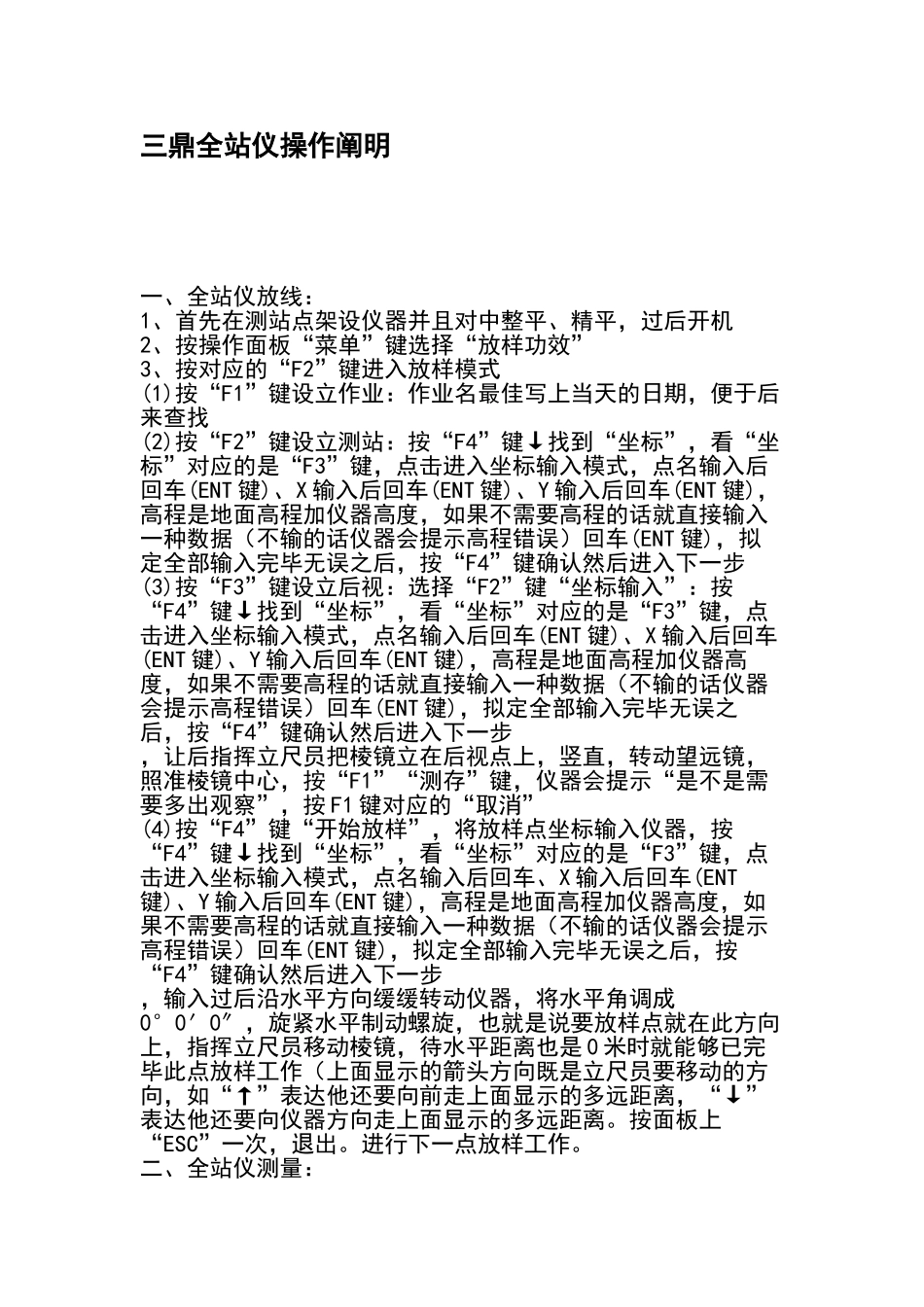

2025年三鼎全站仪操作说明_第1页
1/2

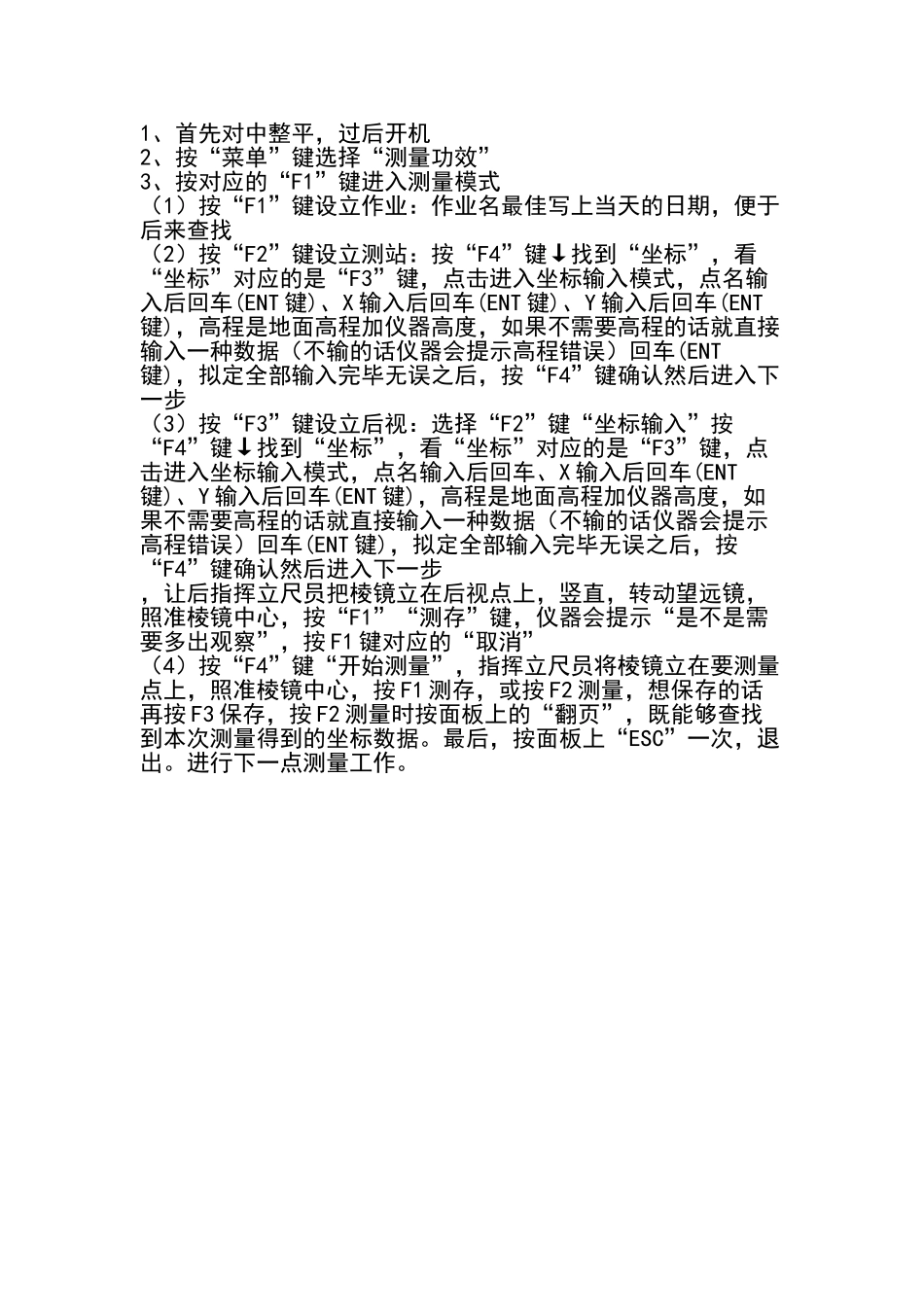

2025年三鼎全站仪操作说明_第2页
2/2
三鼎全站仪操作阐明 一、全站仪放线:1、首先在测站点架设仪器并且对中整平、精平,过后开机2、按操作面板“菜单”键选择“放样功效”3、按对应的“F2”键进入放样模式(1)按“F1”键设立作业:作业名最佳写上当天的日期,便于后来查找(2)按“F2”键设立测站:按“F4”键↓找到“坐标”,看“坐标”对应的是“F3”键,点击进入坐标输入模式,点名输入后回车(ENT 键)、X 输入后回车(ENT 键)、Y 输入后回车(ENT 键),高程是地面高程加仪器高度,如果不需要高程的话就直接输入一种数据(不输的话仪器会提示高程错误)回车(ENT 键),拟定全部输入完毕无误之后,按“F4”键确认然后进入下一步(3)按“F3”键设立后视:选择“F2”键“坐标输入”:按“F4”键↓找到“坐标”,看“坐标”对应的是“F3”键,点击进入坐标输入模式,点名输入后回车(ENT 键)、X 输入后回车(ENT 键)、Y 输入后回车(ENT 键),高程是地面高程加仪器高度,如果不需要高程的话就直接输入一种数据(不输的话仪器会提示高程错误)回车(ENT 键),拟定全部输入完毕无误之后,按“F4”键确认然后进入下一步,让后指挥立尺员把棱镜立在后视点上,竖直,转动望远镜,照准棱镜中心,按“F1”“测存”键,仪器会提示“是不是需要多出观察”,按 F1 键对应的“取消”(4)按“F4”键“开始放样”,将放样点坐标输入仪器,按“F4”键↓找到“坐标”,看“坐标”对应的是“F3”键,点击进入坐标输入模式,点名输入后回车、X 输入后回车(ENT键)、Y 输入后回车(ENT 键),高程是地面高程加仪器高度,如果不需要高程的话就直接输入一种数据(不输的话仪器会提示高程错误)回车(ENT 键),拟定全部输入完毕无误之后,按“F4”键确认然后进入下一步,输入过后沿水平方向缓缓转动仪器,将水平角调成0°0′0″,旋紧水平制动螺旋,也就是说要放样点就在此方向上,指挥立尺员移动棱镜,待水平距离也是 0 米时就能够已完毕此点放样工作(上面显示的箭头方向既是立尺员要移动的方向,如“↑”表达他还要向前走上面显示的多远距离,“↓”表达他还要向仪器方向走上面显示的多远距离。按面板上“ESC”一次,退出。进行下一点放样工作。二、全站仪测量:1、首先对中整平,过后开机2、按“菜单”键选择“测量功效”3、按对应的“F1”键进入测量模式(1)按“F1”键设立作业:作业名最佳写上当天的日期,便于后来查找(2)按“F2”键设立测站:按“F4”键↓找到“坐标”,看“坐标”对应的是“F...
