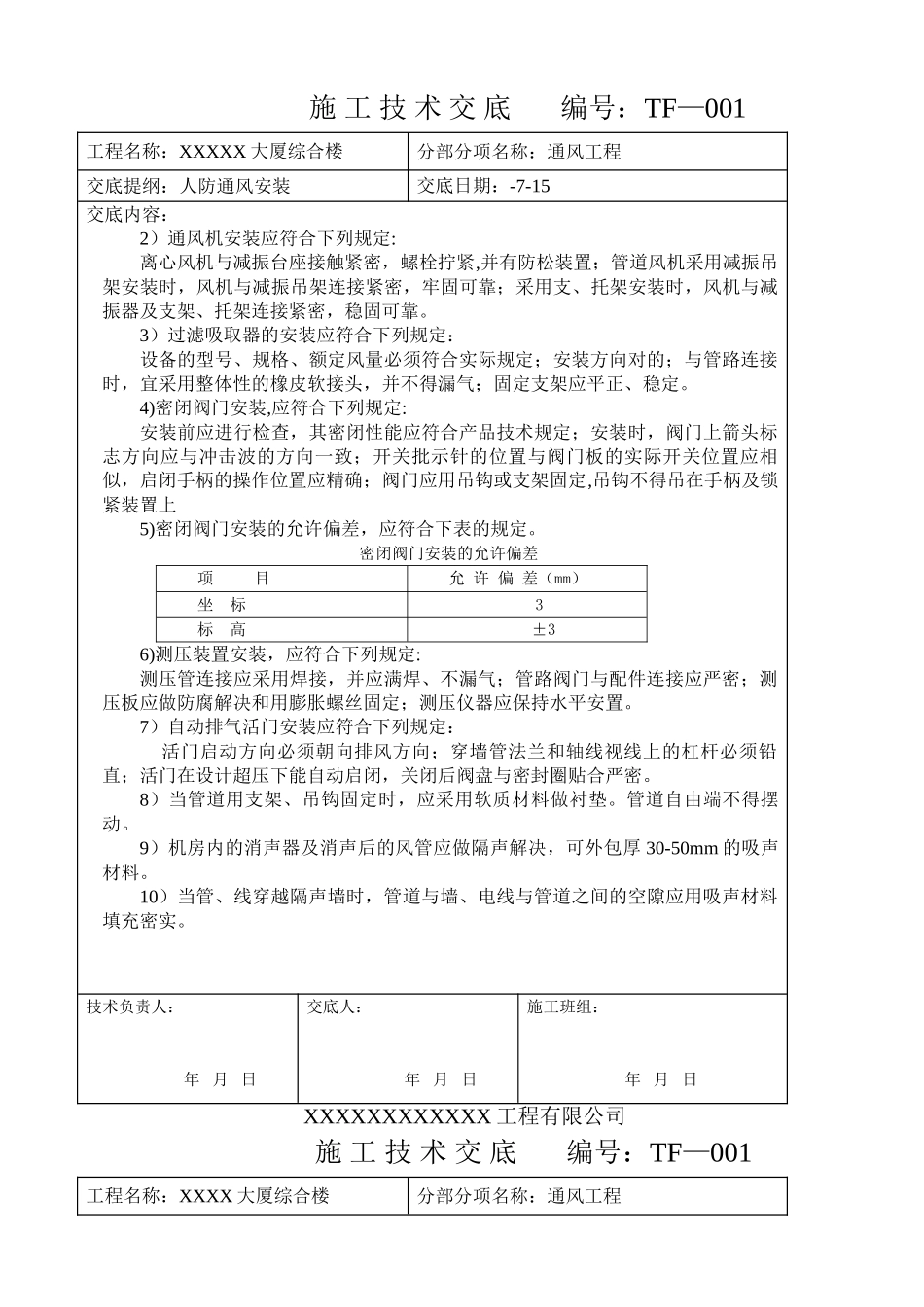

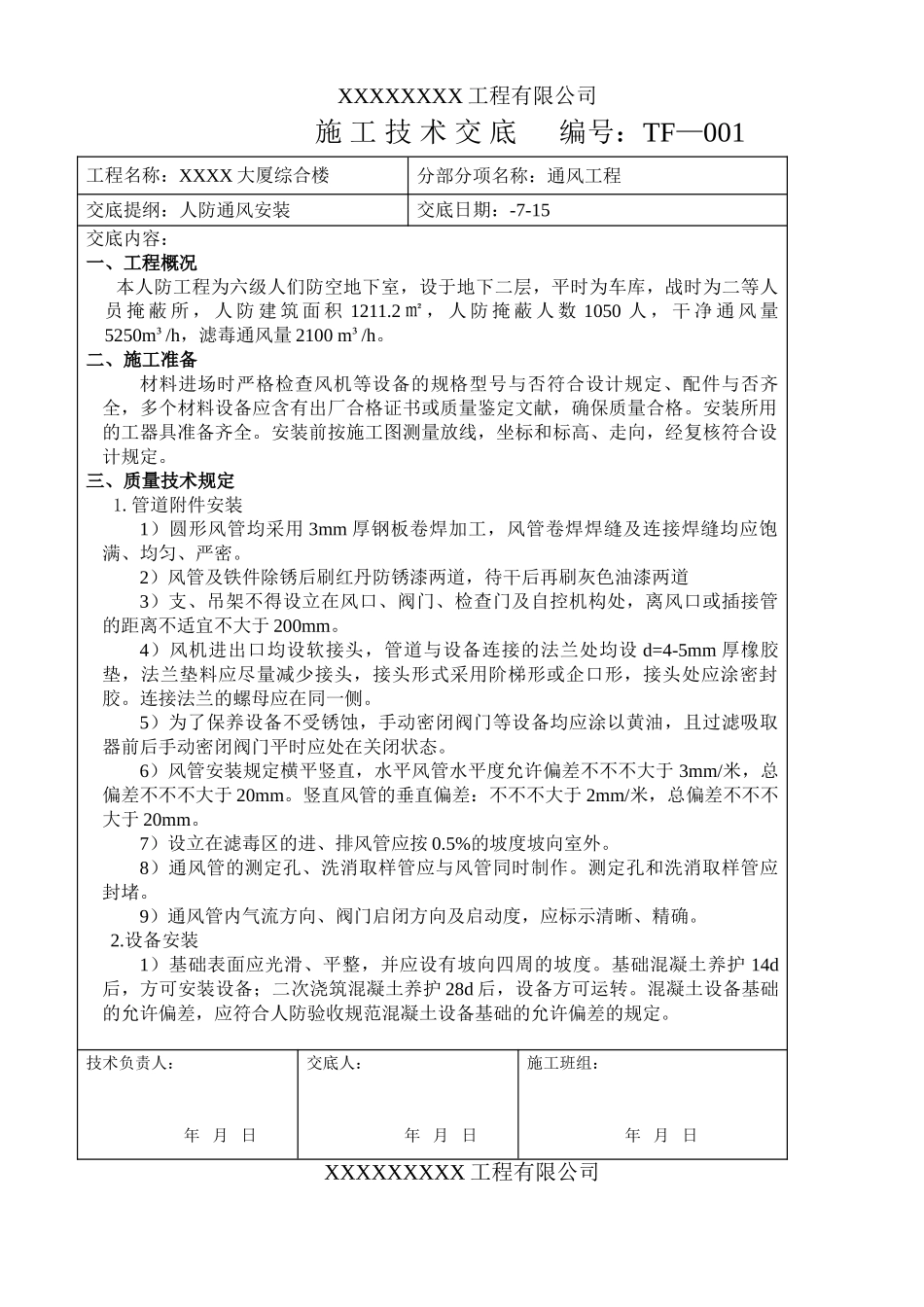

XXXXXXXX 工程有限公司 施 工 技 术 交 底 编号：TF—001工程名称：XXXX 大厦综合楼分部分项名称：通风工程交底提纲：人防通风安装交底日期：-7-15交底内容：一、工程概况 本人防工程为六级人们防空地下室，设于地下二层，平时为车库，战时为二等人员 掩 蔽 所 ， 人 防 建 筑 面 积 1211.2 ㎡ ， 人 防 掩 蔽 人 数 1050 人 ， 干 净 通 风 量5250m³/h，滤毒通风量 2100 m³/h。二、施工准备材料进场时严格检查风机等设备的规格型号与否符合设计规定、配件与否齐全，多个材料设备应含有出厂合格证书或质量鉴定文献，确保质量合格。安装所用的工器具准备齐全。安装前按施工图测量放线，坐标和标高、走向，经复核符合设计规定。三、质量技术规定1.管道附件安装1）圆形风管均采用 3mm 厚钢板卷焊加工，风管卷焊焊缝及连接焊缝均应饱满、均匀、严密。2）风管及铁件除锈后刷红丹防锈漆两道，待干后再刷灰色油漆两道3）支、吊架不得设立在风口、阀门、检查门及自控机构处，离风口或插接管的距离不适宜不大于 200mm。4）风机进出口均设软接头，管道与设备连接的法兰处均设 d=4-5mm 厚橡胶垫，法兰垫料应尽量减少接头，接头形式采用阶梯形或企口形，接头处应涂密封胶。连接法兰的螺母应在同一侧。5）为了保养设备不受锈蚀，手动密闭阀门等设备均应涂以黄油，且过滤吸取器前后手动密闭阀门平时应处在关闭状态。6）风管安装规定横平竖直，水平风管水平度允许偏差不不不大于 3mm/米，总偏差不不不大于 20mm。竖直风管的垂直偏差：不不不大于 2mm/米，总偏差不不不大于 20mm。7）设立在滤毒区的进、排风管应按 0.5%的坡度坡向室外。8）通风管的测定孔、洗消取样管应与风管同时制作。测定孔和洗消取样管应封堵。9）通风管内气流方向、阀门启闭方向及启动度，应标示清晰、精确。2.设备安装1）基础表面应光滑、平整，并应设有坡向四周的坡度。基础混凝土养护 14d后，方可安装设备；二次浇筑混凝土养护 28d 后，设备方可运转。混凝土设备基础的允许偏差，应符合人防验收规范混凝土设备基础的允许偏差的规定。技术负责人：年 月 日交底人：年 月 日施工班组：年 月 日XXXXXXXXX 工程有限公司 施 工 技 术 交 底 编号：TF—001工程名称：XXXXX 大厦综合楼分部分项名称：通风工程交底提纲：人防通风安装交底日期：-7-15交底内容：2）通风机安装应符合下列规定:离心风机与减振台座接触紧密，螺栓...
