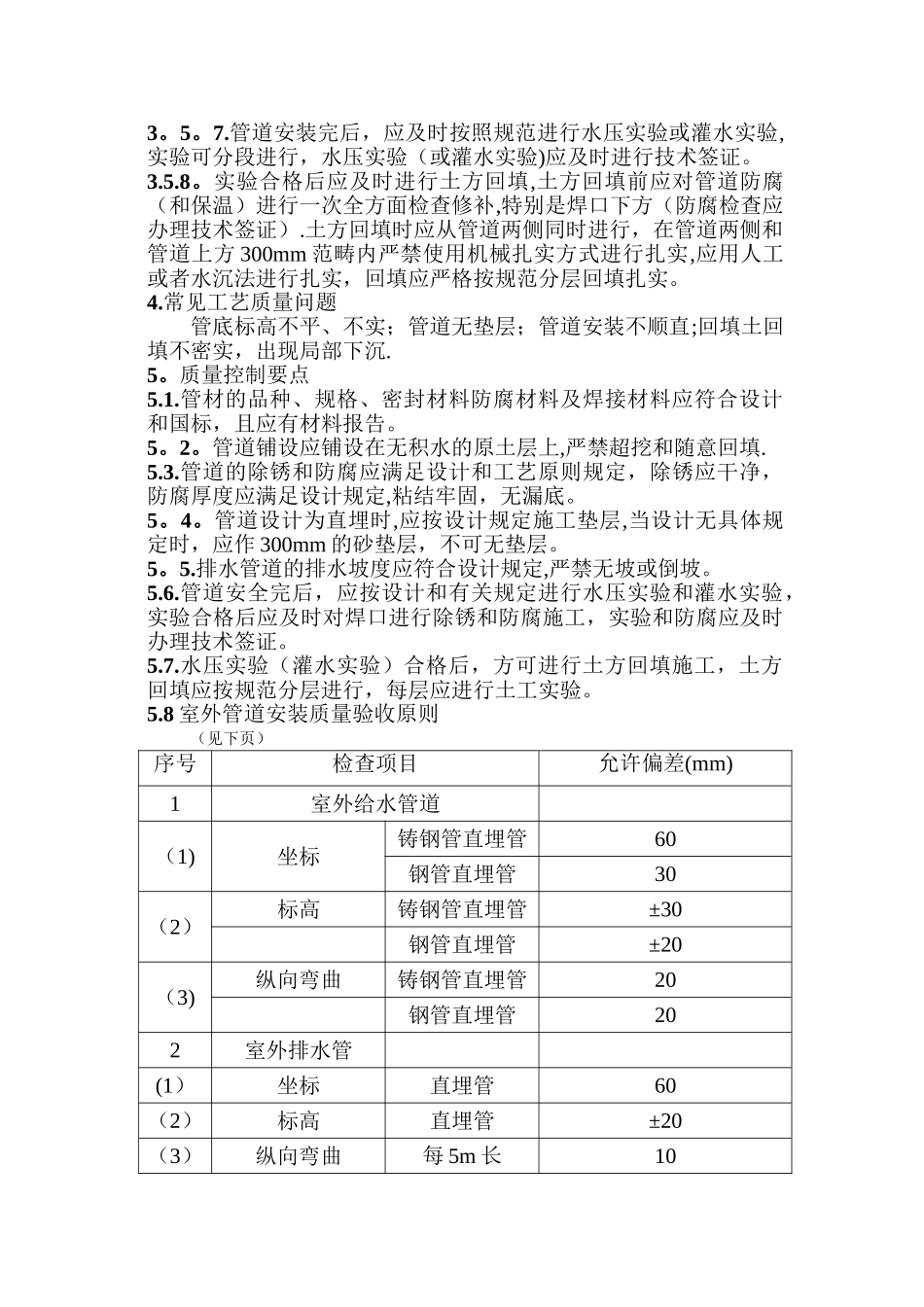

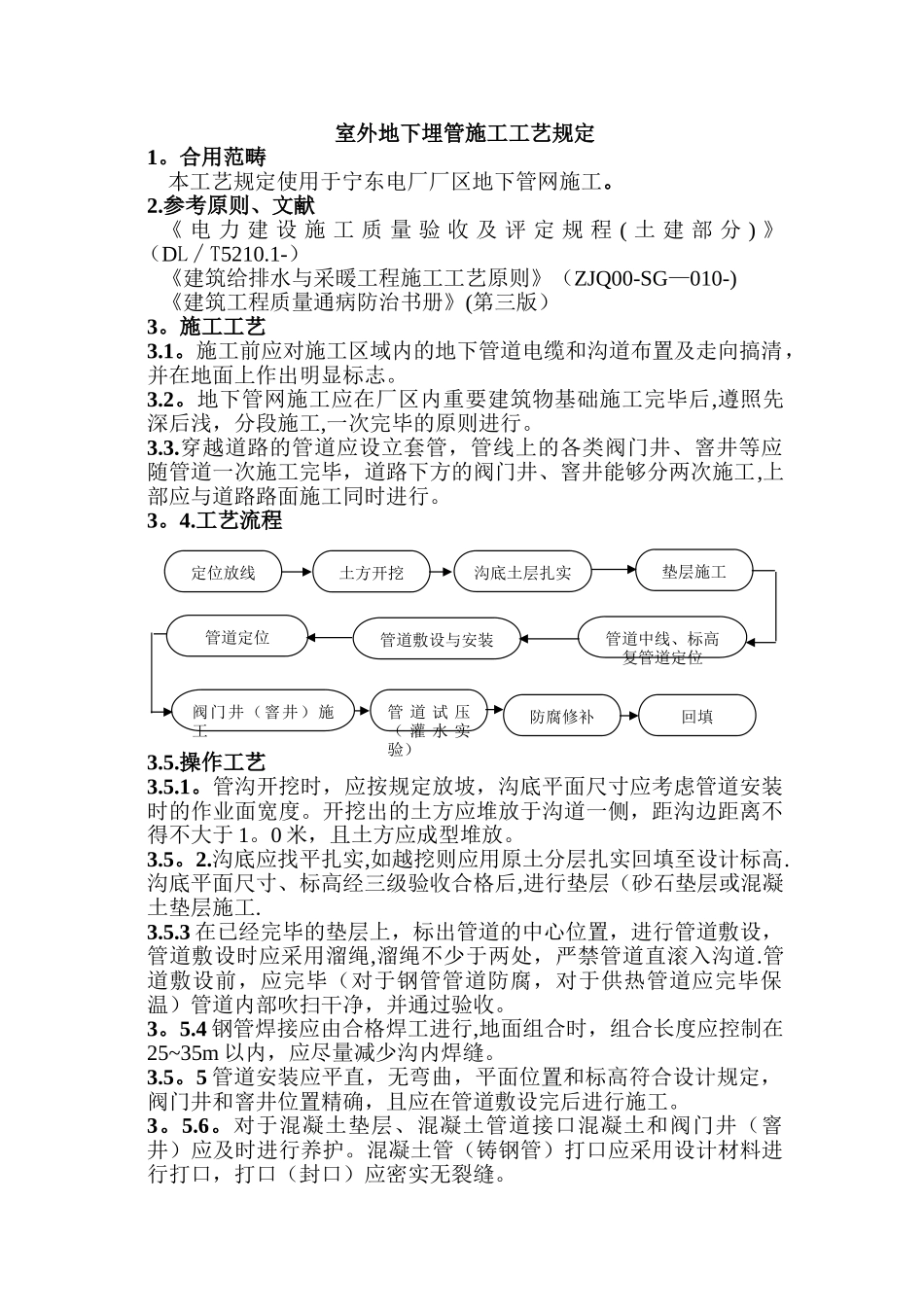

室外地下埋管施工工艺规定1。合用范畴本工艺规定使用于宁东电厂厂区地下管网施工。2.参考原则、文献《 电 力 建 设 施 工 质 量 验 收 及 评 定 规 程 ( 土 建 部 分 ) 》(DL∕T5210.1-)《建筑给排水与采暖工程施工工艺原则》(ZJQ00-SG—010-)《建筑工程质量通病防治书册》(第三版)3。施工工艺3.1。施工前应对施工区域内的地下管道电缆和沟道布置及走向搞清,并在地面上作出明显标志。3.2。地下管网施工应在厂区内重要建筑物基础施工完毕后,遵照先深后浅,分段施工,一次完毕的原则进行。3.3.穿越道路的管道应设立套管,管线上的各类阀门井、窨井等应随管道一次施工完毕,道路下方的阀门井、窨井能够分两次施工,上部应与道路路面施工同时进行。3。4.工艺流程3.5.操作工艺3.5.1。管沟开挖时,应按规定放坡,沟底平面尺寸应考虑管道安装时的作业面宽度。开挖出的土方应堆放于沟道一侧,距沟边距离不得不大于 1。0 米,且土方应成型堆放。3.5。2.沟底应找平扎实,如越挖则应用原土分层扎实回填至设计标高.沟底平面尺寸、标高经三级验收合格后,进行垫层(砂石垫层或混凝土垫层施工.3.5.3 在已经完毕的垫层上,标出管道的中心位置,进行管道敷设,管道敷设时应采用溜绳,溜绳不少于两处,严禁管道直滚入沟道.管道敷设前,应完毕(对于钢管管道防腐,对于供热管道应完毕保温)管道内部吹扫干净,并通过验收。3。5.4 钢管焊接应由合格焊工进行,地面组合时,组合长度应控制在25~35m 以内,应尽量减少沟内焊缝。3.5。5 管道安装应平直,无弯曲,平面位置和标高符合设计规定,阀门井和窨井位置精确,且应在管道敷设完后进行施工。3。5.6。对于混凝土垫层、混凝土管道接口混凝土和阀门井(窨井)应及时进行养护。混凝土管(铸钢管)打口应采用设计材料进行打口,打口(封口)应密实无裂缝。定位放线土方开挖沟底土层扎实垫层施工管道定位管道敷设与安装管道中线、标高复管道定位阀门井(窨井)施工管 道 试 压( 灌 水 实验)防腐修补回填3。5。7.管道安装完后,应及时按照规范进行水压实验或灌水实验,实验可分段进行,水压实验(或灌水实验)应及时进行技术签证。3.5.8。实验合格后应及时进行土方回填,土方回填前应对管道防腐(和保温)进行一次全方面检查修补,特别是焊口下方(防腐检查应办理技术签证).土方回填时应从管道两侧同时进行,在管道两侧和管道上方 300mm 范畴内严禁使用机械扎实方式进行扎实,应用人工或者...
