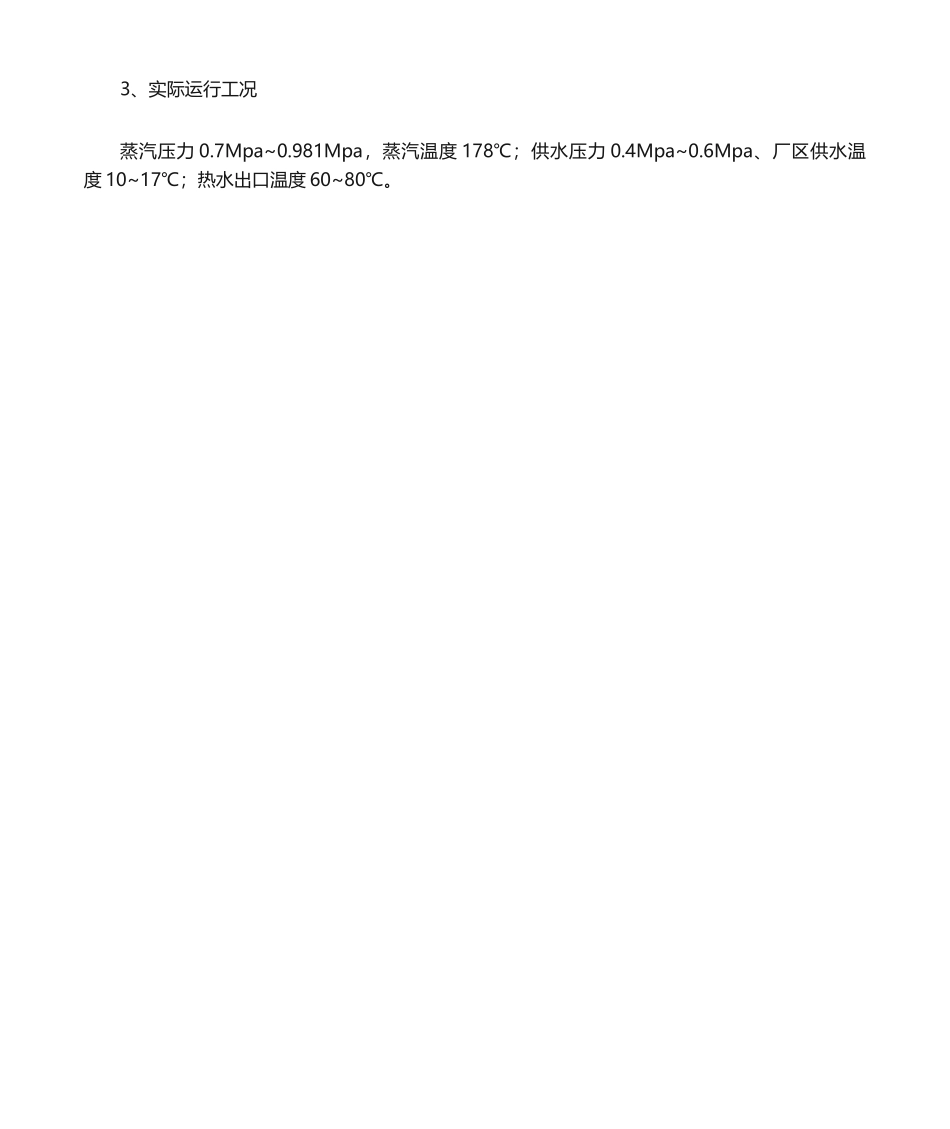

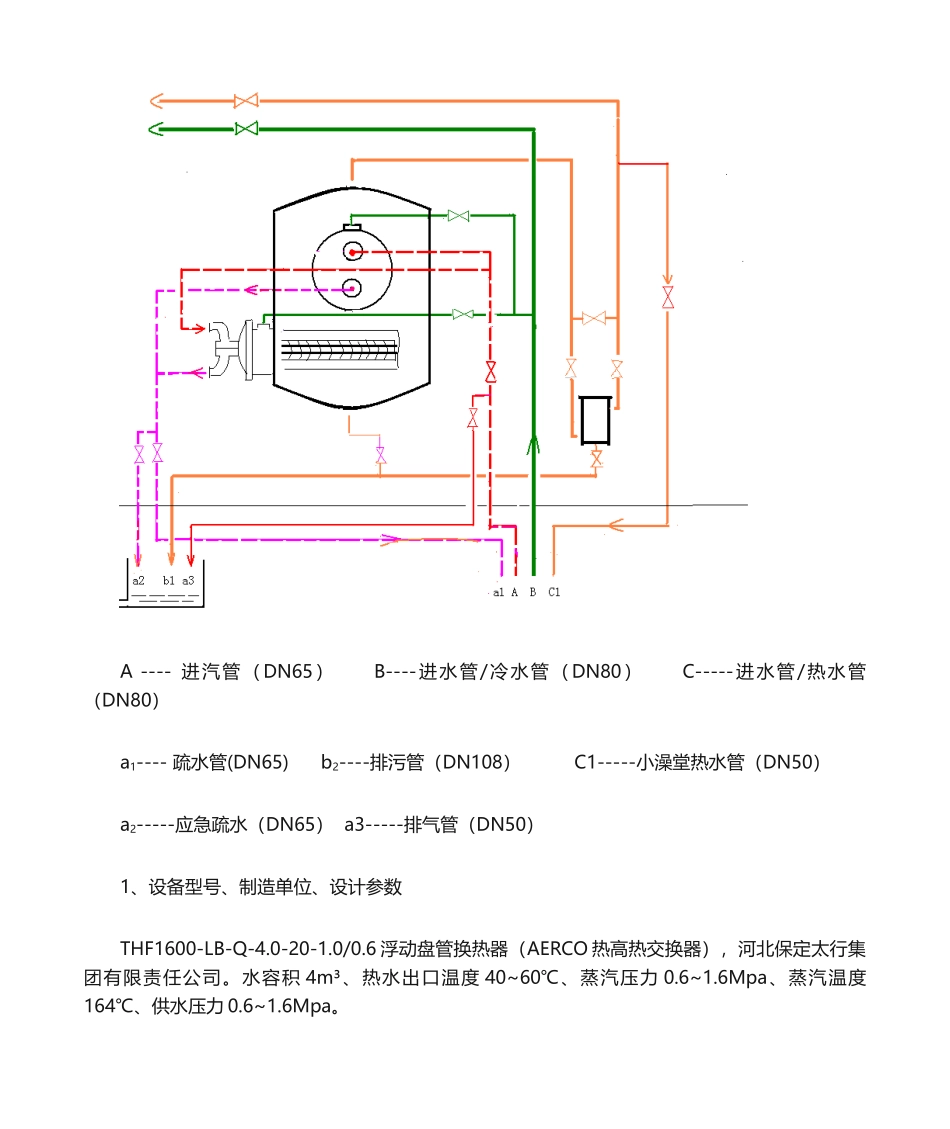

A ---- 进汽管（DN65） B----进水管/冷水管（DN80） C-----进水管/热水管（DN80）a1---- 疏水管(DN65) b2----排污管（DN108） C1-----小澡堂热水管（DN50）a2-----应急疏水（DN65） a3-----排气管（DN50） 1、设备型号、制造单位、设计参数THF1600-LB-Q-4.0-20-1.0/0.6 浮动盘管换热器（AERCO 热高热交换器），河北保定太行集团有限责任公司。水容积 4m³、热水出口温度 40~60℃、蒸汽压力 0.6~1.6Mpa、蒸汽温度164℃、供水压力 0.6~1.6Mpa。3、实际运行工况蒸汽压力 0.7Mpa~0.981Mpa，蒸汽温度 178℃；供水压力 0.4Mpa~0.6Mpa、厂区供水温度 10~17℃；热水出口温度 60~80℃。
