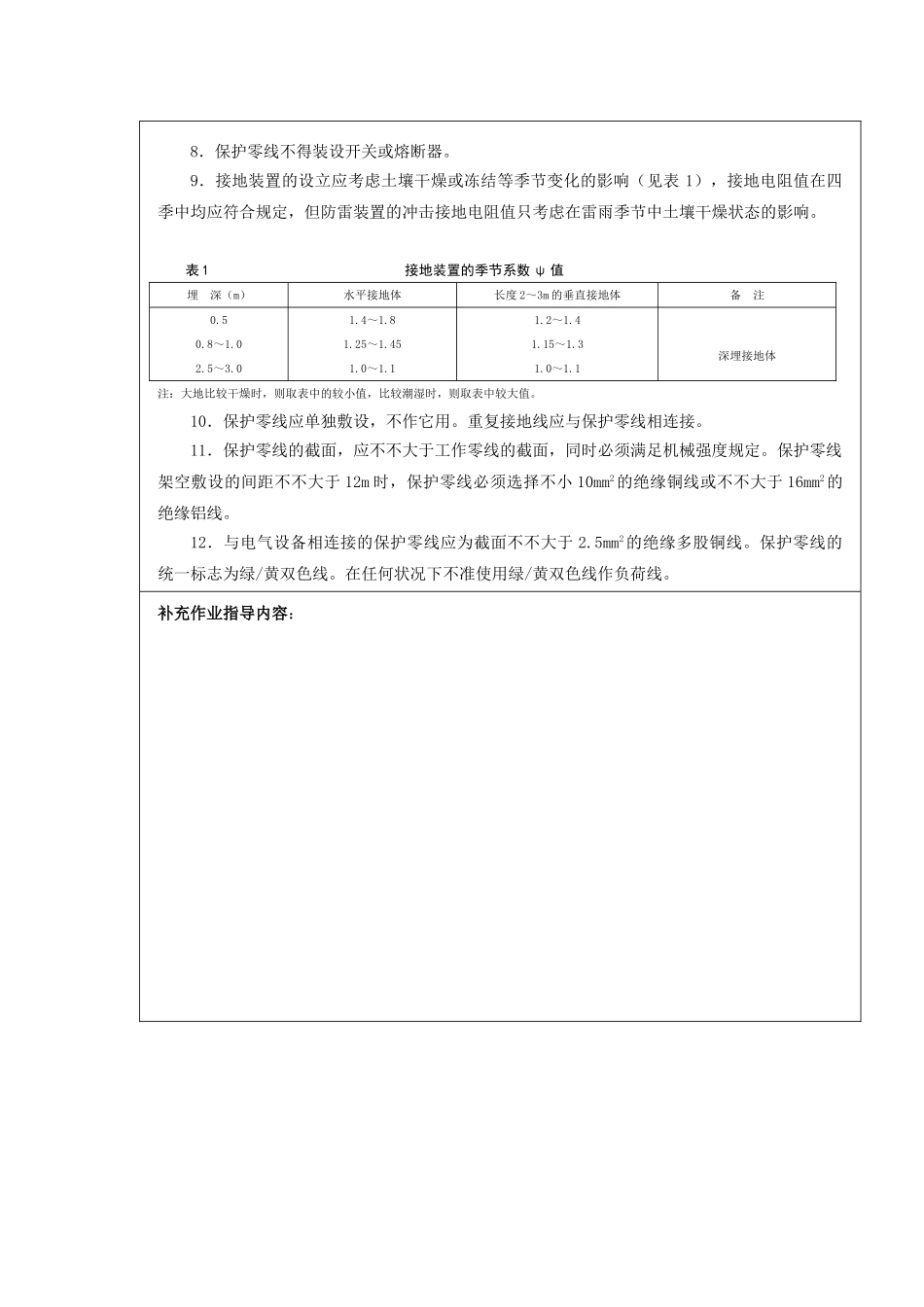

接地与防雷安全技术交底工程名称：施工单位建设单位设备名称作业内容交底部门交底人施工期限年 月 日 至 年 月 日接受交底班组或员工签名：交底内容：1．在施工现场专用的中性点直接接地的电力线路中必须采用 TN-S 接零保护系统。电气设备的金属外壳必须与专用保护零线连接。专用保护零线（简称保护零线）应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出（图 1 所示）。图 1 含有专用保护零线的中性点直接接地系统示意图1—工作接地； 2—重复接地； 3—电气设备外露导电部分； L1、L2、L3—相线；N—工作零线；PE—保护零线2．城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采用保护接零。3．当施工现场与外电线路共用同一供电系统时，电气设备应根据本地的规定作保护接零，或作保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。4．作防雷接地的电气设备，必须同时作重复接地。同一台电气设备的重复接地与防雷接地可使用同一种接地体，接地电阻应符合重复接地电阻值的规定。施工现场的电气设备和避雷装置可运用自然接地体接地，但应确保电气连接并校验自然接地体的热稳定。5．在只允许做保护接地的系统中，因条件限制接地有困难时，应设立操作和维修电气装置的绝缘台，并必须使操作人员不致偶然触及外物。6．一次侧由 50V 以上的接零保护系统供电，二次侧为 50V 及 50V 下列电压的降压变压器，如采用双重绝缘或有接地金属屏蔽层的变压器，此时二次侧不得接地。如采用普通变压器，则应将二次侧中性线或一种相线就近直接接地。或通过专用接地线与附近变电所接地网相连。7．施工现场的电力系统严禁运用大地作相线或零线。8．保护零线不得装设开关或熔断器。9．接地装置的设立应考虑土壤干燥或冻结等季节变化的影响（见表 1），接地电阻值在四季中均应符合规定，但防雷装置的冲击接地电阻值只考虑在雷雨季节中土壤干燥状态的影响。表 1 接地装置的季节系数 ψ 值埋 深（m）水平接地体长度 2～3m 的垂直接地体备 注0.50.8～1.02.5～3.01.4～1.81.25～1.451.0～1.11.2～1.41.15～1.31.0～1.1深埋接地体注：大地比较干燥时，则取表中的较小值，比较潮湿时，则取表中较大值。10．保护零线应单独敷设，不作它用。重复接地线应与保护零线相连接。11．保护零线的截面，应不不大于工作零线的截面，同时必须满足机械强度规定。保护零线架空敷设的间距不不大于 12m 时，保护零线必...
