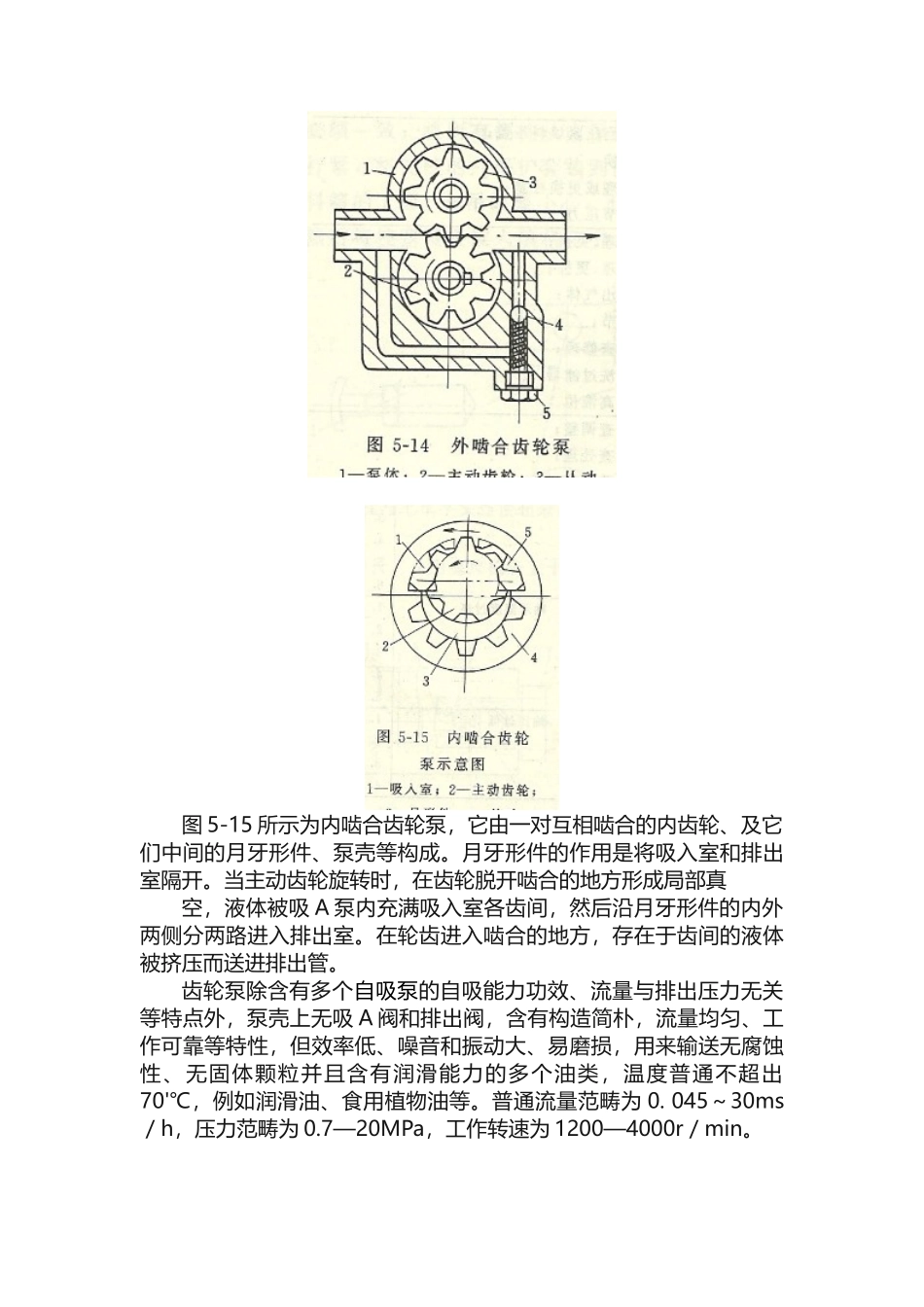

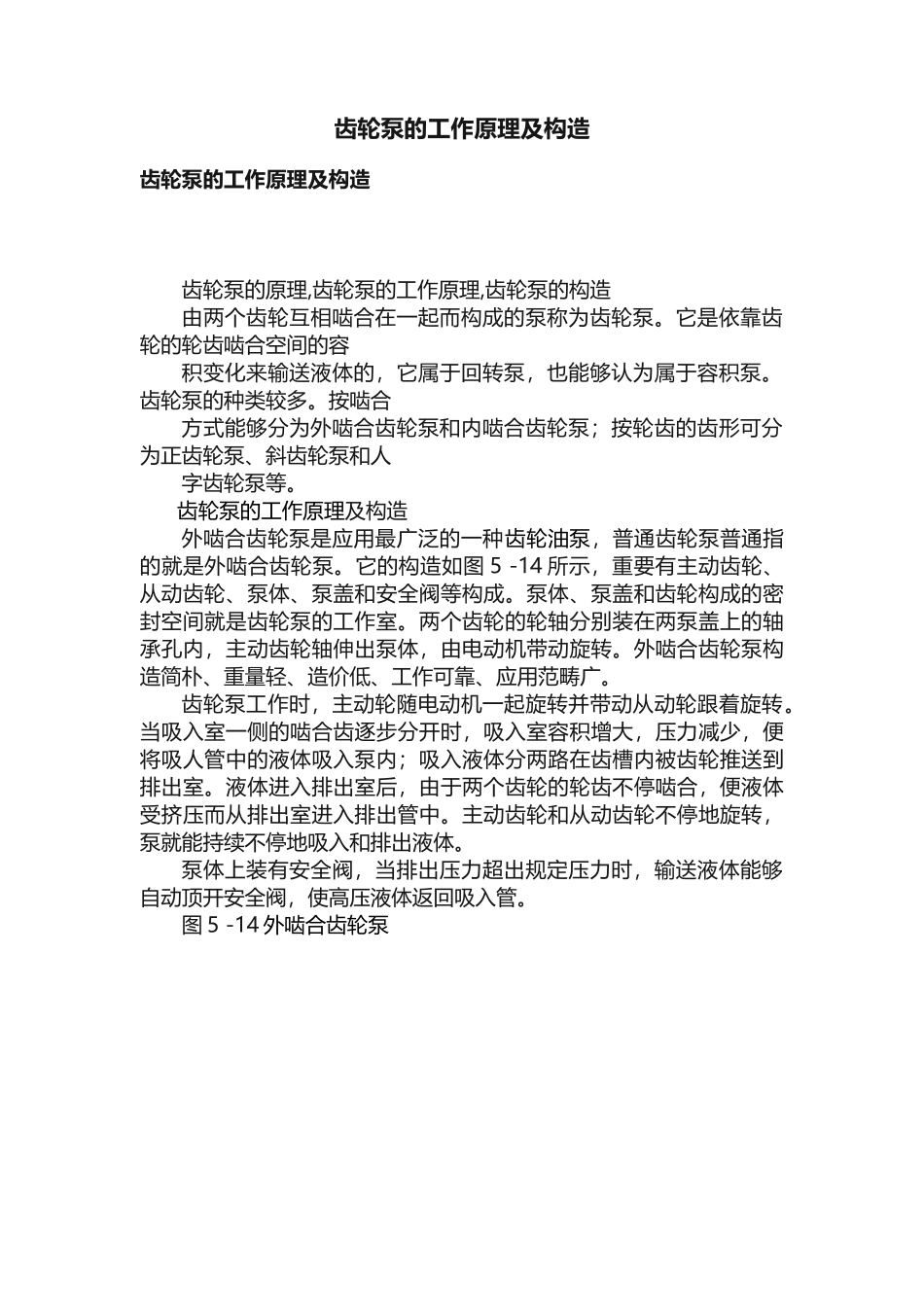

齿轮泵的工作原理及构造齿轮泵的工作原理及构造齿轮泵的原理,齿轮泵的工作原理,齿轮泵的构造由两个齿轮互相啮合在一起而构成的泵称为齿轮泵。它是依靠齿轮的轮齿啮合空间的容积变化来输送液体的,它属于回转泵,也能够认为属于容积泵。齿轮泵的种类较多。按啮合方式能够分为外啮合齿轮泵和内啮合齿轮泵;按轮齿的齿形可分为正齿轮泵、斜齿轮泵和人字齿轮泵等。齿轮泵的工作原理及构造外啮合齿轮泵是应用最广泛的一种齿轮油泵,普通齿轮泵普通指的就是外啮合齿轮泵。它的构造如图 5 -14 所示,重要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等构成。泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。两个齿轮的轮轴分别装在两泵盖上的轴承孔内,主动齿轮轴伸出泵体,由电动机带动旋转。外啮合齿轮泵构造简朴、重量轻、造价低、工作可靠、应用范畴广。齿轮泵工作时,主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐步分开时,吸入室容积增大,压力减少,便将吸人管中的液体吸入泵内;吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后,由于两个齿轮的轮齿不停啮合,便液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转,泵就能持续不停地吸入和排出液体。泵体上装有安全阀,当排出压力超出规定压力时,输送液体能够自动顶开安全阀,使高压液体返回吸入管。图 5 -14 外啮合齿轮泵 图 5-15 所示为内啮合齿轮泵,它由一对互相啮合的内齿轮、及它们中间的月牙形件、泵壳等构成。月牙形件的作用是将吸入室和排出室隔开。当主动齿轮旋转时,在齿轮脱开啮合的地方形成局部真空,液体被吸 A 泵内充满吸入室各齿间,然后沿月牙形件的内外两侧分两路进入排出室。在轮齿进入啮合的地方,存在于齿间的液体被挤压而送进排出管。齿轮泵除含有多个自吸泵的自吸能力功效、流量与排出压力无关等特点外,泵壳上无吸 A 阀和排出阀,含有构造简朴,流量均匀、工作可靠等特性,但效率低、噪音和振动大、易磨损,用来输送无腐蚀性、无固体颗粒并且含有润滑能力的多个油类,温度普通不超出70'℃,例如润滑油、食用植物油等。普通流量范畴为 0. 045~30ms/h,压力范畴为 0.7—20MPa,工作转速为 1200—4000r/min。
