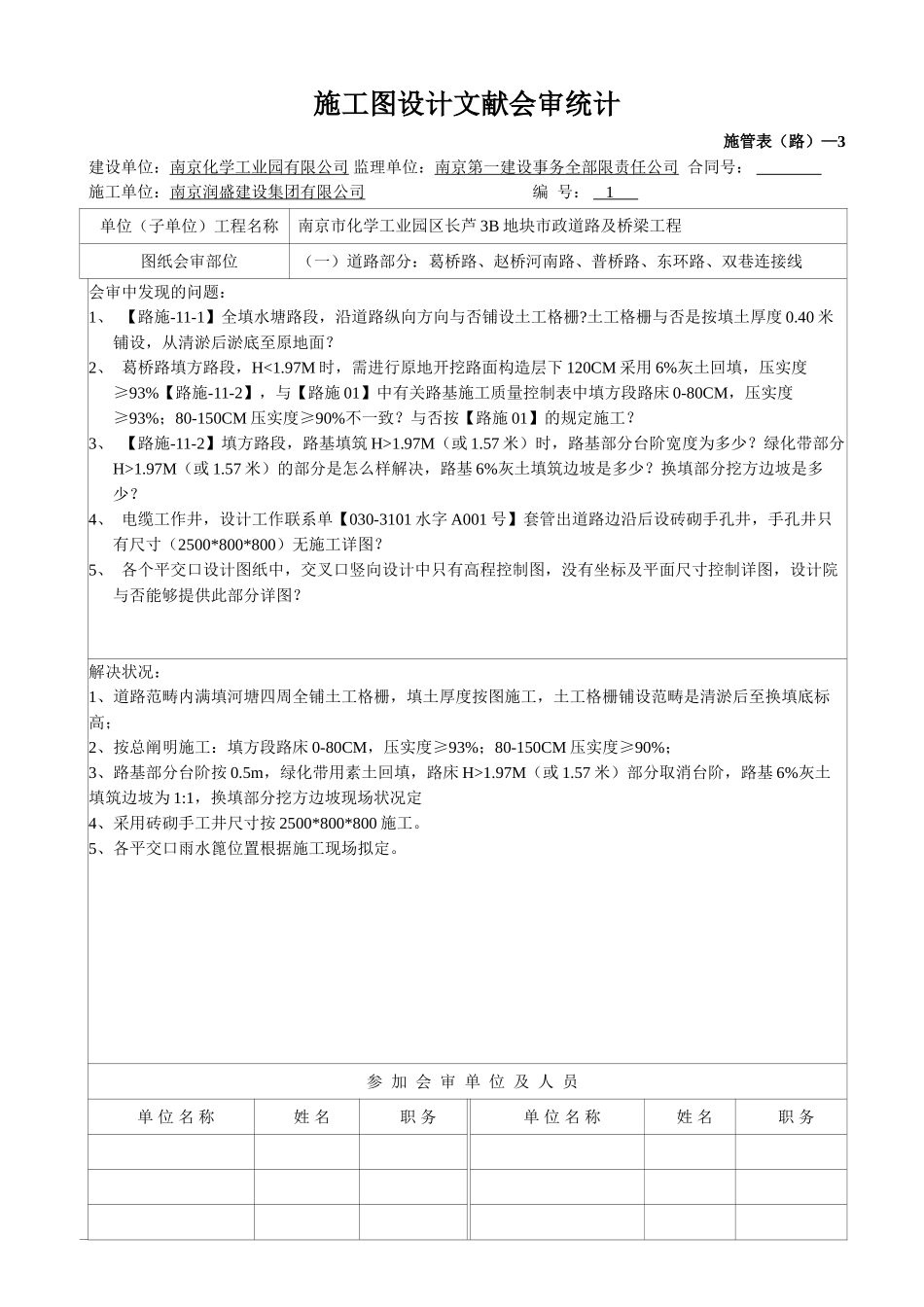

施工图设计文献会审统计施管表（路）—3建设单位：南京化学工业园有限公司 监理单位：南京第一建设事务全部限责任公司 合同号： 施工单位：南京润盛建设集团有限公司 编 号： 1 单位（子单位）工程名称南京市化学工业园区长芦 3B 地块市政道路及桥梁工程图纸会审部位（一）道路部分：葛桥路、赵桥河南路、普桥路、东环路、双巷连接线会审中发现的问题：1、 【路施-11-1】全填水塘路段，沿道路纵向方向与否铺设土工格栅?土工格栅与否是按填土厚度 0.40 米铺设，从清淤后淤底至原地面？2、 葛桥路填方路段，H<1.97M 时，需进行原地开挖路面构造层下 120CM 采用 6%灰土回填，压实度≥93%【路施-11-2】，与【路施 01】中有关路基施工质量控制表中填方段路床 0-80CM，压实度≥93%；80-150CM 压实度≥90%不一致？与否按【路施 01】的规定施工？3、 【路施-11-2】填方路段，路基填筑 H>1.97M（或 1.57 米）时，路基部分台阶宽度为多少？绿化带部分H>1.97M（或 1.57 米）的部分是怎么样解决，路基 6%灰土填筑边坡是多少？换填部分挖方边坡是多少？4、 电缆工作井，设计工作联系单【030-3101 水字 A001 号】套管出道路边沿后设砖砌手孔井，手孔井只有尺寸（2500*800*800）无施工详图？5、 各个平交口设计图纸中，交叉口竖向设计中只有高程控制图，没有坐标及平面尺寸控制详图，设计院与否能够提供此部分详图？解决状况：1、道路范畴内满填河塘四周全铺土工格栅，填土厚度按图施工，土工格栅铺设范畴是清淤后至换填底标高；2、按总阐明施工：填方段路床 0-80CM，压实度≥93%；80-150CM 压实度≥90%；3、路基部分台阶按 0.5m，绿化带用素土回填，路床 H>1.97M（或 1.57 米）部分取消台阶，路基 6%灰土填筑边坡为 1:1，换填部分挖方边坡现场状况定4、采用砖砌手工井尺寸按 2500*800*800 施工。5、各平交口雨水篦位置根据施工现场拟定。参 加 会 审 单 位 及 人 员单 位 名 称姓 名职 务单 位 名 称姓 名职 务年 月 日南京市市政公用工程质量安全监督站监制施工图设计文献会审统计施管表（路）—3建设单位：南京化学工业园有限公司 监理单位：南京第一建设事务全部限责任公司 合同号： 施工单位：南京润盛建设集团有限公司 编 号： 2 单位（子单位）工程名称南京市化学工业园区长芦 3B 地块市政道路及桥梁工程图纸会审部位（二）排水部分：葛桥路、赵桥河南路、普桥路、东环路雨水管道...
